6U sistema di alimentazione del rettificatore DC48V Telecom a scaffale con gestione remota

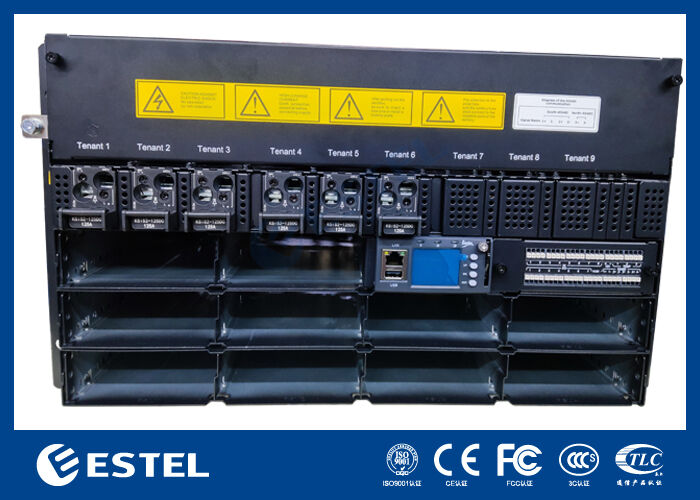

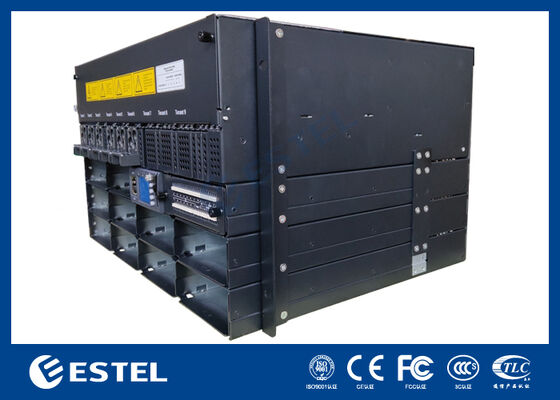

Visualizzazione del prodotto

Il ET481050-M7E106Il sistema di alimentazione DC rack fornisce una soluzione di alimentazione DC ad alta capacità e resistente progettata specificamente per infrastrutture di telecomunicazioni, operazioni di data center,e applicazioni industriali che richiedono una distribuzione di corrente continua affidabile. Accetta input di L1*3, L2*2, L3*2, N*6 e fornisce una uscita stabile in CC regolabile tra 43VDC e 58VDC, con un punto di funzionamento nominale di 53,5VDC. Offre una capacità massima di uscita di 30kW,il sistema supporta in modo affidabile gli impianti ad elevata domanda, raggiungendo al contempo un'efficienza di conversione dell'energia superiore al 96%.

Dotato di un design modulare e ridondante, il sistema supporta fino a 10*3000W di moduli raddrizzatori configurati per la ridondanza N+1, con ciascun modulo compatto con un peso inferiore a 2 kg.I raddrizzatori utilizzano raffreddamento ad aria forzata, raggiungere un fattore di potenza vicino all'unità (≥ 0,99), e mantenere una bassa distorsione armonica totale (THDi ≤ 5%) per una conversione di potenza efficiente e pulita.Protezione da ingresso IP20, il telaio 6U montabile su rack sottolinea la sicurezza operativa, la facilità di servizio e la semplice integrazione in armadi standard da 19 pollici.

Il pannello di distribuzione in CC è dotato di RTN+ e BATT-busbare comprende siaLLVD efunzionalità BLVD per una gestione energetica sicura e flessibile.e 7 relè di allarme a contatto secco configurabiliIl monitoraggio e la gestione a distanza sono abilitati tramite le interfacce RS232/485 e SNMP, mentre un display LCD integrato consente la visualizzazione e la configurazione dello stato locale.

Progettato per funzionare in condizioni difficili, il sistema funziona in un'ampia gamma di temperature da 40 ° C a + 65 ° C, tollera umidità relativa dal 5% al 95% (non condensabile),e mantiene il massimo delle prestazioni ad altitudini fino a 3000 metriCombinando un'architettura modulare scalabile con una comprovata affidabilità,Questo sistema di alimentazione a corrente continua da 30 kW rappresenta una soluzione energetica robusta e scalabile per le infrastrutture critiche in cui la disponibilità di energia è fondamentale.

Sistema

• Dimensione: 482,0 (W) × 350,0 (D) × 6U (H)

• Peso: ≤ 25 kg (senza raddrizzatori)

• Modalità di raffreddamento: raffreddamento naturale

• Modalità di installazione: installato su un rack di 19 pollici o all'interno dell'armadio

• Modalità di cablaggio: ingresso superiore e uscita superiore

• Modalità di manutenzione: manutenzione frontale, modifica del grado del modulo di supporto

• Livello di protezione: IP20

Distribuzione AC

• Modalità di ingresso:L1*3, L2*2, L3*2, N*6, interruttore intelligente

• Frequenza d'ingresso: 4566Hz, valore nominale: 50Hz/60Hz

Distribuzione DC

• Voltaggio di uscita: ¥43 ~ ¥58VDC, valore nominale: ¥53,5VDC

• Capacità massima30kW ((10*3kw, ridondanza N+1)

• Dispositivi per la rimozione delle batterie:RTN+ e BATT-busbar

• Dispositivi per il controllo del carico:

• LLVD(interruttore intelligente): 6*125A/1PN+riservato 3*≤125A/1PN

• BLVD:RTN+ e BATT-busbar

Rettificatore

• Voltaggio di ingresso:85VAC ~ 300VAC, nominale 220VAC

• Efficienza: >96%

• Potenza nominale: 3000 W (176 ∼ 300 VAC)

• Temperatura di funzionamento: ∼40°C ~ +75°C (potenza massima inferiore a 50°C)

• Dimensione: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1U/H)

• Peso: ≤ 2 kg

• Modalità di raffreddamento: raffreddamento forzato

• Fattore di potenza: ≥ 0.99

• THD: ≤ 5%

• Flusso di corrente continua: ¥43 ~ ¥58VDC, nominale ¥53,5VDC, massimo 55A

Controller

• Modello: MC2900

• Input del segnale: 4 AI (3 temperatura ambiente), 8 DI

• Uscita dell'allarme: 7 contatto a secco

• Porta di comunicazione: RS232/485, SNMP

• Display mode: LCD

Ambiente

• Temperatura di funzionamento: ¥40°C ~ +65°C (potenza massima inferiore a 50°C)

• Temperatura di stoccaggio: ¥40°C ~ +70°C

• Umidità di funzionamento: 5% ~ 95% (non condensante)

• Altitudine: 0 ~ 3000 m (se l'altitudine è compresa tra 2000 m e 3000 m, la temperatura massima di funzionamento diminuisce di 1 °C con l'aumento dell'altitudine di 200 m.)
