Sistema di alimentazione per telecomunicazioni a corrente continua a stagno da 30 kW, sistema di rettificatore di moduli per telecomunicazioni, >96% di elevata efficienza

Visualizzazione del prodotto

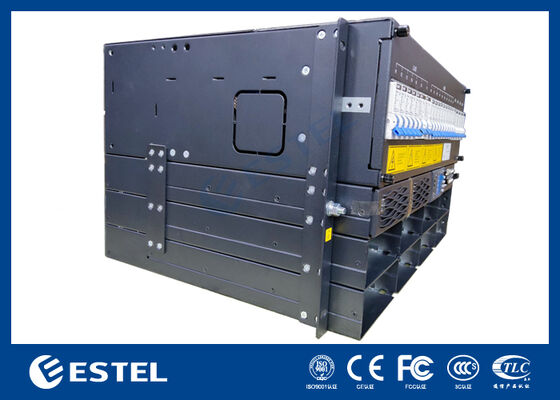

L'impianto di alimentazione a rack a corrente continua da 30 kW fornisce una soluzione di alimentazione a corrente continua ad alta capacità e resiliente progettata specificamente per infrastrutture di telecomunicazioni, operazioni di data center,e applicazioni industriali che richiedono una distribuzione di corrente continua affidabile. Accetta un ingresso monofase 220VAC e fornisce una potenza di uscita stabile in CC regolabile tra 43VDC e 58VDC, con un punto di funzionamento nominale di 53,5VDC. Offre una potenza di uscita massima di 30 kW,questo sistema supporta in modo affidabile gli impianti ad alta domanda, raggiungendo un'efficienza di conversione di potenza superiore al 96%.

Dotato di un design modulare e ridondante, il sistema supporta fino a dieci moduli raddrizzatori da 3000 W configurati per la ridondanza N+1, con ciascun modulo compatto con un peso inferiore a 2 kg.I raddrizzatori utilizzano raffreddamento ad aria forzata, raggiungere un fattore di potenza vicino all'unità (≥ 0,99), e mantenere una bassa distorsione armonica totale (THDi ≤ 5%) per una conversione di potenza efficiente e pulita.Protezione da ingresso IP20, il telaio 6U montabile su rack sottolinea la sicurezza operativa, la facilità di servizio e la semplice integrazione in armadi standard da 19 pollici.

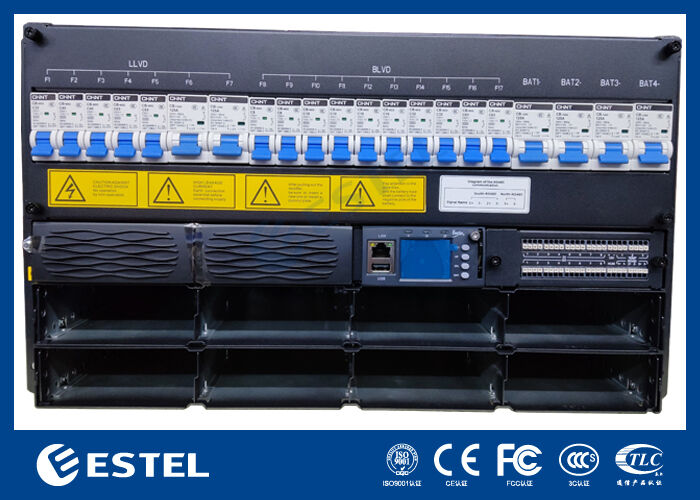

The DC distribution panel is equipped with four 125A single-pole battery circuit breakers and includes both Load Low Voltage Disconnect (LLVD) and Battery Low Voltage Disconnect (BLVD) functionality for secure and flexible power managementL'intelligenza del sistema è fornita da un controller dedicato con quattro ingressi di sensori analogici, otto ingressi di stato digitale e otto relè di allarme a contatto secco configurabili.Monitoraggio e gestione a distanza sono abilitati tramite interfacce RS232/485 e SNMP, mentre un display LCD integrato consente la visualizzazione e la configurazione dello stato locale.

Progettato per funzionare in condizioni difficili, il sistema funziona in un'ampia gamma di temperature da 40 ° C a + 65 ° C, tollera umidità relativa dal 5% al 95% (non condensabile),e mantiene il massimo delle prestazioni ad altitudini fino a 3000 metriCombinando un'architettura modulare scalabile con una comprovata affidabilità,Questo sistema di alimentazione a corrente continua da 30 kW rappresenta una soluzione energetica robusta e scalabile per le infrastrutture critiche in cui la disponibilità di energia è fondamentale.

Sistema

• Dimensione: 482,0 (W) × 350,0 (D) × 6U (H)

• Peso: ≤ 30 kg (senza raddrizzatori)

• Modalità di raffreddamento: raffreddamento naturale

• Modalità di installazione: installato su un rack di 19 pollici o all'interno dell'armadio

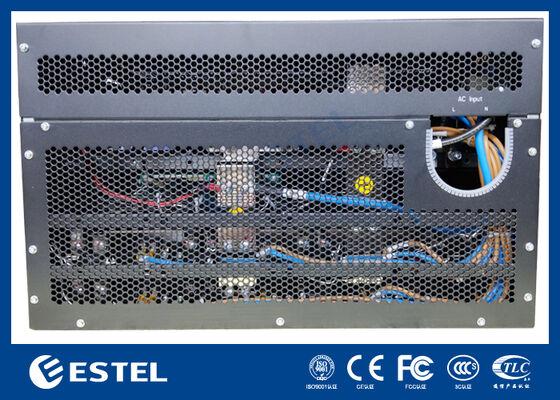

• Modalità di cablaggio: ingresso superiore e uscita superiore

• Modalità di manutenzione: manutenzione frontale, modifica del grado del modulo di supporto

• Livello di protezione: IP20

Distribuzione AC

• Modalità di ingresso:220VAC monofase

• Frequenza d'ingresso: 4566Hz, valore nominale: 50Hz/60Hz

• SPD CA: 20kA/40kA, 8/20μs

Distribuzione DC

• Voltaggio di uscita: ¥43 ~ ¥58VDC, valore nominale: ¥53,5VDC

• Capacità massima30kW ((10*3kw, ridondanza N+1)

• Disattivatori di batteria: 4*125A/1P

• Dispositivi per il controllo del carico:

• LLVD1: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P;

• BLVD:2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P

• SPD a corrente continua: 10kA/20kA, 8/20μs

Rettificatore

• Voltaggio di ingresso:85VAC ~ 300VAC, nominale 220VAC

• Efficienza: >96%

• Potenza nominale: 3000 W (176 ∼ 300 VAC)

• Temperatura di funzionamento: ∼40°C ~ +75°C (potenza massima inferiore a 50°C)

• Dimensione: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1U/H)

• Peso: ≤ 2 kg

• Modalità di raffreddamento: raffreddamento forzato

• Fattore di potenza: ≥ 0.99

• THD: ≤ 5%

• Flusso di corrente continua: ¥43 ~ ¥58VDC, nominale ¥53,5VDC, massimo 55A

Controller

• Input del segnale: 4 AI (3 temperatura ambiente, 1 umidità), 8 DI

• Uscita dell'allarme: 8 contatti a secco

• Porta di comunicazione: RS232/485, SNMP

• Display mode: LCD

Ambiente

• Temperatura di funzionamento: ¥40°C ~ +65°C (potenza massima inferiore a 50°C)

• Temperatura di stoccaggio: ¥40°C ~ +70°C

• Umidità di funzionamento: 5% ~ 95% (non condensante)

• Altitudine: 0 ~ 3000 m (se l'altitudine è compresa tra 2000 m e 3000 m, la temperatura massima di funzionamento diminuisce di 1 °C con l'aumento dell'altitudine di 200 m.)
