Dispositivo di protezione da sovratensioni (SPD) per la distribuzione di energia 40kA Port di allarme remoto di corrente di sovratensione

Dispositivo di Protezione da Sovratensione (SPD) per Distribuzione di Potenza 40kA Corrente di Sovratensione Porta di Allarme Remoto

Descrizione del Prodotto

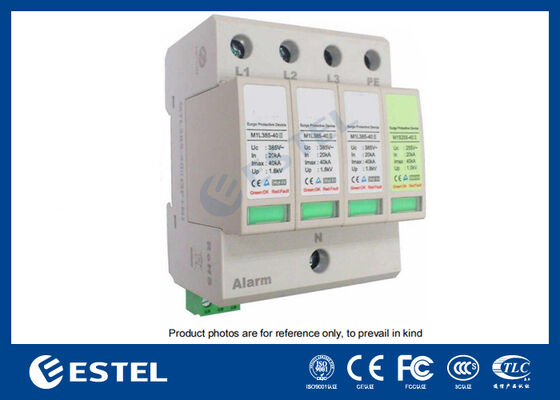

Il Dispositivo di Protezione da Sovratensione (SPD) M1L385-40 II è un sistema di protezione elettrica altamente affidabile progettato per salvaguardare le apparecchiature da condizioni di sovratensione e picchi di corrente nei sistemi di distribuzione di potenza a bassa tensione. Questo dispositivo è specificamente ingegnerizzato per applicazioni in cui sono essenziali sia la protezione da sovracorrente che da surriscaldamento, offrendo una protezione robusta per sistemi elettrici e dispositivi elettronici sensibili.

Il modello M1L385-40 II è conforme agli standard di protezione Classe C ed è in grado di sopportare correnti di sovratensione fino a 40kA (test 8/20μs), rendendolo adatto per l'uso in sistemi di distribuzione di potenza e apparecchiature vulnerabili a sovratensioni transitorie. È dotato di una porta di allarme remoto (contatto non attivo), che fornisce agli utenti capacità di monitoraggio in tempo reale e avvisi per potenziali guasti o malfunzionamenti, garantendo così l'integrità continua del sistema e riducendo i tempi di inattività.

Il dispositivo è progettato con una base integrata per una facile installazione e manutenzione, tipicamente montato su una barra DIN da 35 mm, che è una pratica comune per i quadri elettrici. Questo metodo di installazione garantisce che l'SPD possa essere fissato in modo sicuro all'interno del sistema senza compromettere l'efficienza complessiva dell'impianto elettrico. Il dispositivo supporta inoltre dimensioni di cablaggio flessibile che vanno da 1,5 mm² a 25 mm² per connessioni flessibili, e fino a 35 mm² per connessioni rigide, adattandosi a vari requisiti di installazione.

Specifiche Chiave

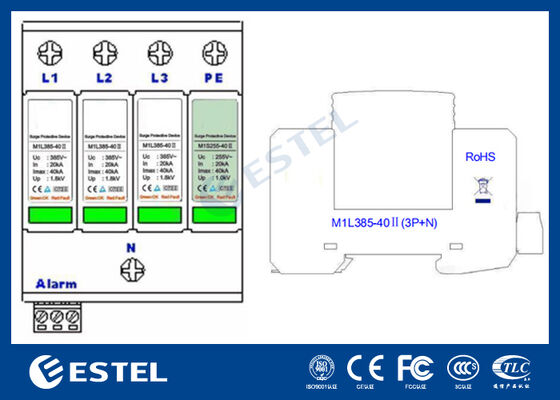

Modello: M1L385-40 II (3P+N)

Tensione di Lavoro Nominale:

230V/400VAC (L-N / N-PE)

Frequenza Nominale: da 48Hz a 62Hz

Tensione Massima di Esercizio:

385V (L-N) / 255V (N-PE)

Corrente Nominale di Scarica (In):

20kA (L-N; N-PE)

Corrente Massima di Scarica (Imax):

40kA (L-N; N-PE)

Livello di Protezione di Tensione (Up):

1,8kV (L-N) / 1,0kV (N-PE)

Caratteristiche di Sovratensione Temporanea (TOV):

5s a 385V (L-N) / 400V per 5 secondi

1200V (L-PE) / 200ms per caratteristiche di guasto

Corrente di Cortocircuito:

25kArms

Dimensioni per Collegamento Terminale:

1,5mm² a 25mm² (flessibile) / 35mm² (rigido)

Corrente Massima per Porta di Allarme:

250V / 0,5A (AC) 0,1A (DC); 125V / 1A (AC) 0,5A (DC)

Grado di Ignifugazione della Calotta:

UL94 V-0

Grado IP:

IP20

Sistema di Monitoraggio Allarmi

Il M1L385-40 II è dotato di una porta di allarme remoto che fornisce un feedback in tempo reale sullo stato operativo del dispositivo. Il sistema di allarme è attivato tramite contatto non attivo e aiuta a mantenere l'efficienza operativa avvisando gli utenti quando è necessaria manutenzione o sostituzione, garantendo la minimizzazione dei tempi di inattività delle apparecchiature. La funzione di allarme remoto facilita inoltre l'integrazione in sistemi di monitoraggio più ampi, migliorando la supervisione per le infrastrutture critiche.

Istruzioni di Installazione

Il dispositivo è progettato per l'installazione da parte di professionisti autorizzati soltanto. Viene tipicamente montato su una barra DIN da 35 mm all'interno di un quadro elettrico. L'SPD deve essere cablato secondo le seguenti istruzioni:

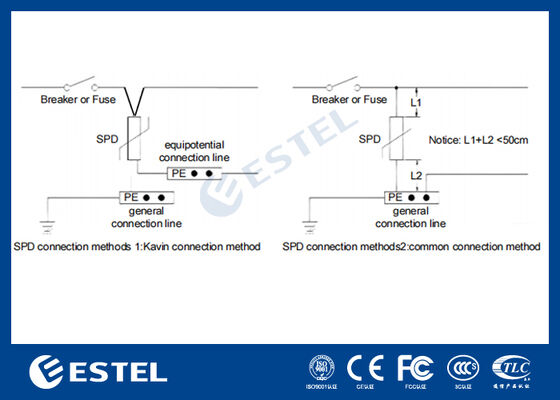

Metodo di connessione: È possibile utilizzare una connessione parallela comune per il cablaggio, con un filo di rame multifilare massimo di 16mm². La lunghezza totale del cavo di connessione non deve superare 0,5 metri.

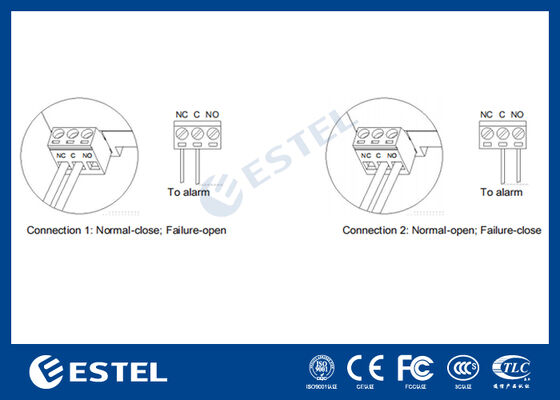

Il terminale di connessione dell'allarme si trova nella parte inferiore dell'arrestatore. Per il monitoraggio remoto, gli utenti devono estrarre i connettori e inserire i cavi dell'allarme nei fori appropriati nei connettori, quindi reinserire i connettori nella loro posizione originale e serrare le viti.

Seguendo le istruzioni fornite, il dispositivo può essere integrato nel sistema elettrico, fornendo una protezione robusta contro i picchi di corrente e garantendo un funzionamento continuo e affidabile.

Vantaggi del Dispositivo di Protezione da Sovratensione M1L385-40 II:

Elevata Capacità di Corrente di Sovratensione: Con una corrente di scarica massima di 40kA, questo SPD può gestire significative sovratensioni e tensioni transitorie, fornendo un'eccellente protezione per le apparecchiature sensibili.

Capacità di Monitoraggio Remoto: La porta di allarme remoto integrata consente un facile monitoraggio e manutenzione, garantendo che eventuali problemi possano essere affrontati rapidamente.

Installazione Facile da Usare: La montaggio su barra DIN semplifica l'installazione e rende facile l'integrazione nell'infrastruttura elettrica esistente.

Ampio Intervallo di Protezione di Tensione: In grado di sopportare tensioni fino a 385V (L-N) e 255V (N-PE), rendendolo adatto per una varietà di applicazioni nei sistemi di distribuzione di potenza.

Durevole e Sicuro: La calotta ignifuga (UL94 V-0) e la protezione IP20 garantiscono che il dispositivo rimanga sicuro e durevole in vari ambienti operativi.

Aree di Applicazione:

Sistemi di Distribuzione di Potenza: Protegge i sistemi di alimentazione da condizioni di sovratensione transitoria che potrebbero danneggiare componenti sensibili.

Apparecchiature per Telecomunicazioni: Garantisce la sicurezza delle apparecchiature di telecomunicazione impedendo ai picchi di corrente di influire sulle prestazioni.

Sistemi Elettrici Industriali: Salvaguarda macchinari e apparecchiature industriali da guasti elettrici che potrebbero causare tempi di inattività o danni.

Sistemi di Energia Rinnovabile: Protegge sistemi solari, eolici e altri sistemi di energia rinnovabile da picchi elettrici causati da fattori esterni.

Riepilogo

Il Dispositivo di Protezione da Sovratensione M1L385-40 II offre una protezione altamente efficace per sistemi elettrici e apparecchiature sensibili contro sovratensioni, picchi di corrente e guasti elettrici. Con la sua elevata capacità di corrente di sovratensione, le funzionalità di monitoraggio remoto e la facile installazione tramite montaggio su barra DIN, è una scelta affidabile per applicazioni industriali, di telecomunicazione e di distribuzione di potenza.
