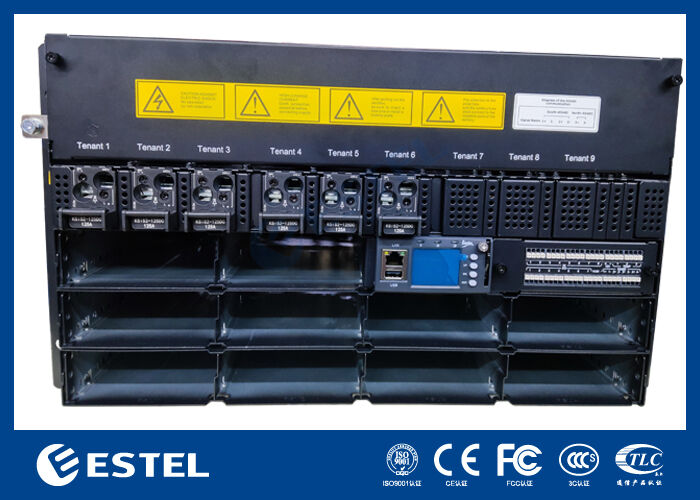

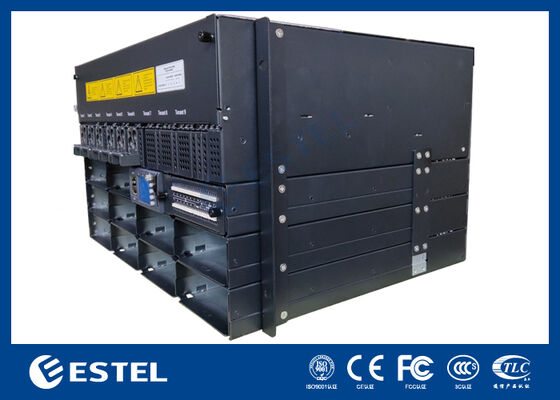

6U 30kw Montaggio a scaffale 48VDC Telecom Intelligent Power Distribution Unit
Dettagli del prodotto
Raddrizzatore per telecomunicazioni montabile su rack 6U
,Sistema di alimentazione raddrizzatore DC48V
,Raddrizzatore per telecomunicazioni con gestione remota
Unità di distribuzione intelligente dell'alimentazione per telecomunicazioni 48 V CC con montaggio su rack 6U 30 kW
Panoramica diUnità di distribuzione dell'alimentazione per telecomunicazioni 6U 30kw 48VDC
L'ET481050-M7E106Il sistema di alimentazione CC in rack fornisce una soluzione di alimentazione CC resiliente e ad alta capacità progettata specificamente per infrastrutture di telecomunicazioni, operazioni di data center e applicazioni industriali che richiedono una distribuzione affidabile di alimentazione CC. Accetta ingressi di L1*3, L2*2, L3*2, N*6 e fornisce un'uscita CC stabile regolabile tra –43 VCC e –58 VCC, con un punto di funzionamento nominale di –53,5 VCC. Offrendo una capacità di uscita massima di 30 kW, questo sistema supporta in modo affidabile installazioni ad alta richiesta raggiungendo al contempo un'efficienza di conversione di potenza superiore al 96%.
Progettato per funzionare in condizioni difficili, il sistema funziona in un intervallo di temperature esteso da –40 ℃ a +65 ℃, tollera l'umidità relativa dal 5% al 95% (senza condensa) e mantiene le massime prestazioni ad altitudini fino a 3000 metri. Combinando un'architettura modulare scalabile con un'affidabilità comprovata, questo sistema di alimentazione CC da 30 kW rappresenta una soluzione energetica robusta e scalabile per infrastrutture critiche in cui la disponibilità di energia è fondamentale.
Distribuzione dell'energia diUnità di distribuzione dell'alimentazione per telecomunicazioni 6U 30kw 48VDC
| AC Distribuzione |
Modalità di ingresso | Morsettiera L1×3, L2×2, L3×2 e N×6 | ||
| Frequenza di ingresso | 45~65Hz, valore nominale: 50Hz/60Hz | |||
| DC Distribuzione |
Tensione di uscita | -43~-58 V CC, valore nominale: -53,5 V CC | ||
| Capacità massima | 30kw(10*3000w, ridondanza N+1) | |||
| Interruttori della batteria | Sbarre RTN+ BATT | |||
| Interruttori di carico |
LLVD: interruttore automatico 6*125A/1PN + 3*≤125A/1PN (slot riservati) BLVD: sbarre RTN+GND |
|||

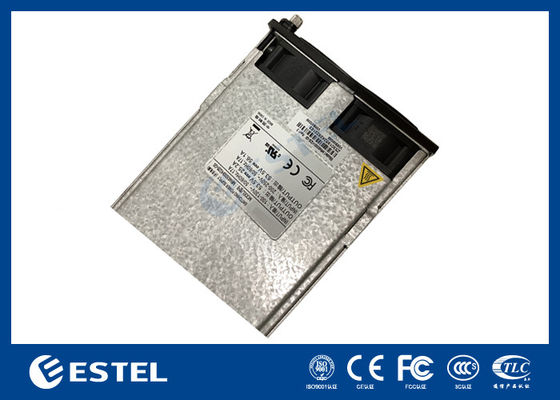

RaddrizzatoreDiUnità di distribuzione dell'alimentazione per telecomunicazioni 6U 30kw 48VDC
-
Tensione in ingresso:85 V CA ~ 300 V CA, nominale 220 V CA
-
Efficienza: >96%
-
Potenza nominale: 3000 W (176–300 V CA)
-
Temperatura di funzionamento: –40℃ ~ +75℃ (massima potenza inferiore a 50℃)
-
Dimensioni: 106,5 mm(L) × 286 mm(P) × 41,5 mm(A) (1U/A)
-
Peso: ≤2 kg
-
Modalità di raffreddamento: raffreddamento forzato
-
Fattore di potenza: ≥0,99
-
THD: ≤5%
-
Uscita CC: –43 ~ –58 V CC, nominale –53,5 V CC, massimo 55 A
ControlloreDiUnità di distribuzione dell'alimentazione per telecomunicazioni 6U 30kw 48VDC

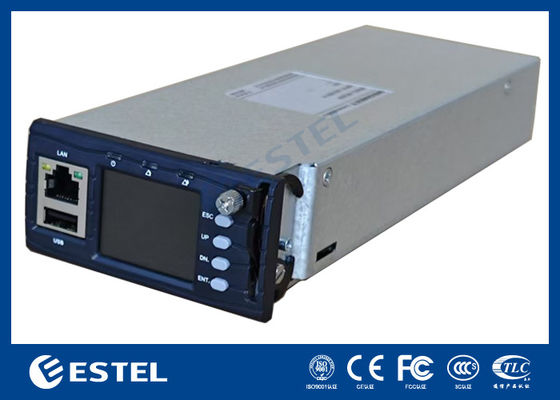

MC2900 è il controller di potenza CC di ultima generazione sviluppato da ESTEL. Si basa su CPU ARM Cortex-A8, flash da 256 MB, SRAM da 512 MB e sistema operativo Linux. MC2900 offre un'interfaccia più robusta, intuitiva e facile da usare. Il controller fornisce potenti funzioni di gestione per raddrizzatori, moduli solari, moduli eolici, moduli DC/DC, moduli HVDC, diesel, batterie VRLA e batterie agli ioni di litio.
-
Modello: MC2900
-
Ingresso segnale: 4 AI (3 temperatura ambiente), 8 DI
-
Uscita allarme: 7 contatti puliti
-
Porta di comunicazione: RS232/485, SNMP
-
Modalità di visualizzazione: LCD
