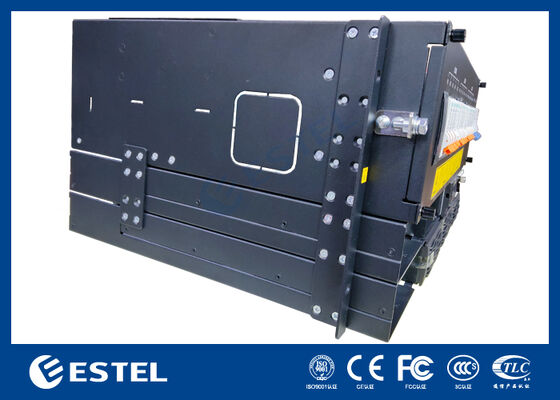

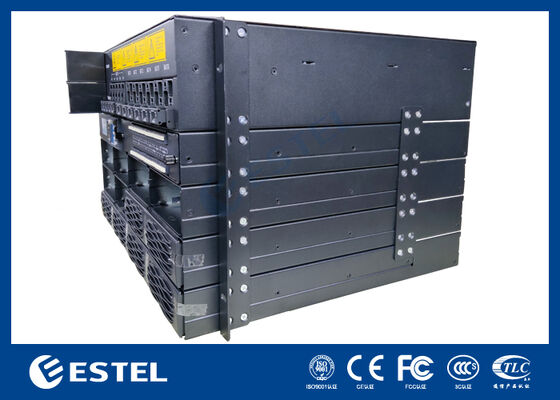

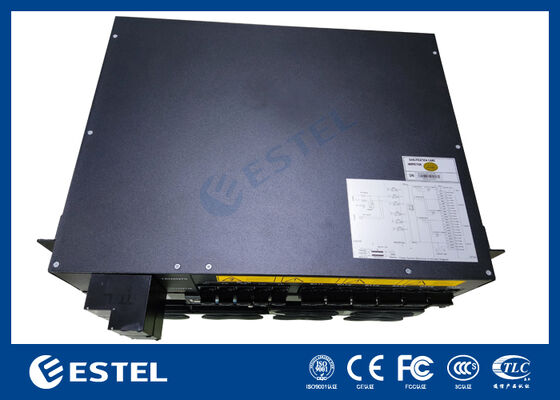

Sistema modulare di distribuzione di energia CC da 19 pollici per reti di telecomunicazione con ingressi a batteria e monitoraggio integrato
Dettagli del prodotto
Sistema di alimentazione a corrente continua modulare da 19 pollici
,Distribuzione di energia per telecomunicazioni con ingressi di batterie
,sistema di controllo integrato dell'alimentazione per telecomunicazioni
Sistema di distribuzione dell'alimentazione CC modulare da 19 pollici per reti di telecomunicazioni con ingressi batteria e monitoraggio integrato
Descrizione del prodotto del sistema di distribuzione dell'alimentazione CC
Il sistema di distribuzione dell'alimentazione CC modulare da 19 pollici è progettato per applicazioni di telecomunicazioni in cui è essenziale una distribuzione dell'alimentazione CC affidabile e centralizzata. Ideale per armadi per telecomunicazioni, sale comunicazione e data center, il sistema supporta la distribuzione dell'alimentazione per un'ampia gamma di apparecchiature per telecomunicazioni. L'unità offre uscite di alimentazione modulari, ingressi batteria ed è dotata di un controller per un facile monitoraggio e controllo.
Caratteristiche principali del sistema di distribuzione dell'energia CC
-
Capacità ad alta potenza: progettato per gestire applicazioni di telecomunicazioni impegnative con distribuzione dell'alimentazione ad alta efficienza.
-
Design modulare: configurazioni flessibili con più uscite di alimentazione CC e ingressi batteria per ridondanza.
-
Monitoraggio integrato: il controller integrato fornisce feedback in tempo reale sullo stato di alimentazione, sugli allarmi e sullo stato del sistema.
-
Layout ad accesso frontale: semplifica il cablaggio, l'assistenza e la manutenzione continua senza rimuovere l'unità dal rack.
-
Porte di comunicazione: include porte LAN e RS485 per il monitoraggio remoto e la comunicazione dei dati.
Specifiche tecniche del sistema di distribuzione dell'energia CC
|
Articolo |
Specifica |
|
Modello |
Sistema di distribuzione dell'alimentazione CC modulare da 19 pollici |
|
Tipo di prodotto |
Sistema di distribuzione dell'alimentazione CC modulare montato su rack |
|
Tipo di installazione |
Installazione in rack o armadio da 19 pollici |
|
Struttura del telaio |
Chassis metallico a basso profilo con design ad accesso frontale |
|
Capacità di potenza nominale |
Da 8 kW a 21 kW (a seconda della configurazione) |
|
Tensione in ingresso (CA) |
176–300 V CA (ingresso ad ampio range per flessibilità) |
|
Tensione di uscita (CC) |
−48 V CC (tensione telecomunicazioni standard) |
|
Quantità in uscita dall'alimentatore |
8 uscite alimentatore, etichettate da F1 a F8 |
|
Quantità di batteria in ingresso |
2 ingressi batteria, etichettati BAT1 e BAT2 |
|
Carica etichetta di disconnessione |
1 posizione contrassegnata BLVD |
|
Interfaccia del controller |
Display LCD integrato con LED di stato e tasti operativi |
|
Tasti del controller |
4 tasti: ESC, SU, DN, ENT |
|
Porte di comunicazione |
1 porta LAN, 1 porta RS485 per comunicazione remota |
|
Terminali di ingresso digitale |
7 terminali DI, etichettati DI 1–7 |
|
Terminali di uscita digitale |
6 terminali DO, etichettati DO 1–6 |
|
Marcatura del segnale ausiliario |
Marcature per 12V, TEMP, BAT1, BAT2, ENV, SPD |
|
Morsettiera del segnale |
Include la morsettiera RS485+/RS485- |
|
Raffreddamento |
Efficiente sistema di raffreddamento ad aria per ambienti ad alta temperatura |
|
Disposizione della distribuzione anteriore |
Sezioni per alimentatore, batteria, controller e terminale integrati in un unico pannello frontale |
|
Hardware di montaggio |
Orecchie rack incluse per un'installazione sicura negli armadietti delle telecomunicazioni |
|
Accesso meccanico |
Funzionamento frontale per facilitare la manutenzione e gli aggiornamenti |
Linee guida operative del sistema di distribuzione dell'energia CC
-
Installazione: montare il sistema di distribuzione dell'alimentazione CC in un rack da 19 pollici utilizzando le staffe di montaggio laterali fornite.
-
Collegamenti dell'alimentatore: collegare le uscite dell'alimentatore CC all'apparecchiatura tramite i terminali da F1 a F8 in base al progetto di installazione.
-
Integrazione della batteria: garantire la corretta polarità quando si collegano gli ingressi BAT1 e BAT2 alle stringhe della batteria di backup.
-
Monitoraggio remoto: utilizzare l'interfaccia LAN o RS485 per collegare il sistema a una piattaforma di monitoraggio remoto per avvisi in tempo reale e monitoraggio delle prestazioni.
-
Cablaggio del segnale: i segnali esterni (ad esempio DI, DO, TEMP, BAT, ENV) devono essere cablati attraverso la morsettiera del segnale dedicata per scopi di monitoraggio.
-
