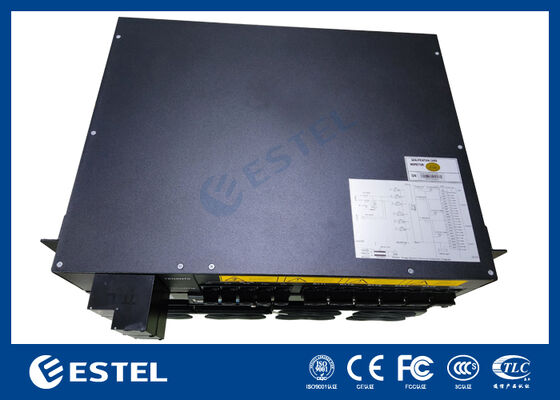

Scaffale di alimentazione intelligente a corrente continua 4U per infrastrutture wireless per telecommunications outdoor
Dettagli del prodotto
Scaffale di alimentazione a corrente continua 4U per telecomunicazioni
,scaffale di alimentazione per apparecchiature per telecomunicazioni esterne
,infrastrutture wireless sistema di alimentazione a corrente continua
Scaffale di alimentazione CC intelligente 4U per involucri di telecomunicazioni esterni Infrastruttura wireless
Posizionamento del prodotto Scaffale di alimentazione CC 4U per telecomunicazioni esterne
Si tratta di un sistema di alimentazione CC compatto e ad alta capacità sviluppato per operatori di telecomunicazioni, integratori di sistemi e fornitori di infrastrutture che necessitano di un'alimentazione CC stabile in spazi di installazione limitati. È particolarmente adatto per armadi di comunicazione esterni, nodi FTTx, siti BTS compatti, apparecchiature di backhaul wireless e involucri di rete industriali in cui l'ingombro, la manutenzione dell'accesso frontale e l'affidabilità del sistema sono fondamentali.
Il suo design modulare consente un'espansione flessibile al crescere del carico del sito. Gli operatori possono iniziare con un numero inferiore di moduli raddrizzatori e aggiungere capacità in un secondo momento senza sostituire l'intero sistema, il che aiuta a controllare l'investimento iniziale e semplifica l'espansione della rete.
Efficienza spaziale senza sacrificare la funzionalità
Il profilo 4U è progettato per luoghi in cui lo spazio su rack è limitato ma è comunque necessaria un'alimentazione CC affidabile. Si adatta perfettamente a rack da 19 pollici, armadi di comunicazione compatti, scatole di telecomunicazioni stradali e custodie perimetrali.
Funzionamento stabile in ambienti energetici instabili
Con un ampio intervallo di ingresso CA, il sistema può continuare a funzionare in condizioni di rete fluttuanti, spesso presenti in ambienti rurali, remoti o con rete mista. Ciò lo rende adatto per implementazioni di telecomunicazioni distribuite in cui la qualità dell'energia in entrata potrebbe non essere sempre ideale.
Gestione del backup della batteria integrata
Il controller supporta la ricarica della batteria, la gestione del mantenimento, il controllo dell'equalizzazione, la disconnessione a bassa tensione e la supervisione degli allarmi, migliorando l'affidabilità dell'alimentazione di backup e prolungando la durata della batteria.
Ambienti applicativi tipici Scaffale di alimentazione CC 4U per telecomunicazioni esterne
Armadi per telecomunicazioni da esterno
Piccole stazioni base wireless e siti ripetitori
Installazioni di backhaul a microonde/wireless
Sistemi intelligenti di traffico e comunicazione stradale
Monitoraggio della sicurezza, controllo degli accessi e reti di sorveglianza
Armadi di comunicazione di utilità e nodi di rete industriale
Punti salienti del design Scaffale di alimentazione CC 4U per telecomunicazioni esterne
Architettura compatta con montaggio su rack 4U per implementazioni sensibili allo spazio
Supporta moduli raddrizzatori sostituibili a caldo per una manutenzione rapida

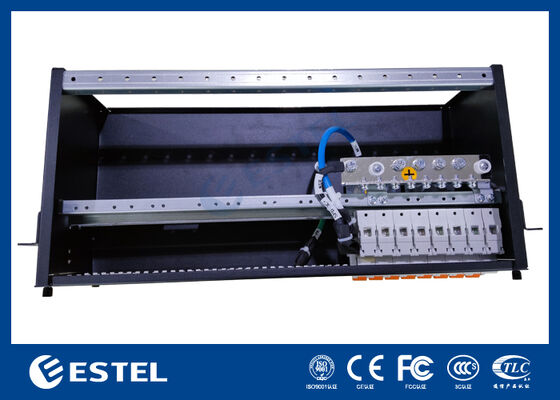

La disposizione del cablaggio e dell'interruttore con accesso frontale semplifica l'installazione
Controller intelligente con allarmi in tempo reale e interfacce di comunicazione
L'elevata efficienza riduce l'accumulo di calore interno e i costi operativi
Design flessibile della distribuzione CC per carichi di telecomunicazioni e integrazione di backup della batteria
Il controllo intelligente della ventola regola il raffreddamento in base al carico e alla temperatura
Adatto per scenari di telecomunicazioni distribuite, industriali e di alimentazione edge
Principali specifiche tecniche Scaffale di alimentazione CC 4U per telecomunicazioni esterne
Meccanica e installazione
|
Articolo |
Specifica |
|
Tipo di prodotto |
Sistema di alimentazione CC modulare per telecomunicazioni 4U |
|
Formato di montaggio |
Montaggio su rack da 19 pollici/integrazione in armadio |
|
Dimensioni |
482 mm (L) × 260 mm (P) × 4U (A) |
|
Peso netto |
≤18 chilogrammi |
|
Accedi alla progettazione |
Accesso frontale per cablaggio, monitoraggio e manutenzione |
|
Metodo di raffreddamento |
Raffreddamento intelligente tramite ventola |
|
Grado di protezione |
IP20 |
Ingresso CA
|
Articolo |
Specifica |
|
Intervallo di tensione in ingresso |
85–300 VCA |
|
Tensione di ingresso nominale |
220 VCA |
|
Gamma di frequenza |
45–66 Hz |
|
Fattore di potenza |
≥0,99 |
|
THD |
≤5% |
|
Protezione ingresso CA |
Allarme di sovratensione, sottotensione, sovratensione, ingresso anomalo |
Uscita CC
|
Articolo |
Specifica |
|
Tensione di uscita nominale |
-48 V CC |
|
Intervallo di tensione di uscita |
Da -42 V a -58 V CC |
|
Potenza di uscita massima |
6kW |
|
Corrente di uscita massima |
125A |
|
Capacità del modulo raddrizzatore |
2 kW per modulo |
|
Configurazione del raddrizzatore |
Fino a 3 moduli raddrizzatori |
|
Precisione della regolazione della tensione |
≤±0,5% |
|
Regolazione del carico |
≤±0,5% |
|
Efficienza complessiva |
≥95,5% |
Gestione della batteria e del carico
|
Articolo |
Specifica |
|
Modalità di ricarica della batteria |
Carica di mantenimento/carica di equalizzazione |
|
Protezione della batteria |
Disconnessione a bassa tensione (LVD), protezione da inversione di polarità |
|
Compensazione della temperatura della batteria |
Supportato (sensore opzionale) |
|
Distribuzione del carico |
MCB/fusibile opzionale in base al progetto |
|
Rami della batteria |
1–2 stringhe di batterie opzionali |
|
Rami di carico CC |
Configurabile in base al layout dell'armadio |
Monitoraggio e comunicazione
|
Articolo |
Specifica |
|
Tipo di controller |
Unità di monitoraggio digitale intelligente |
|
Visualizzazione locale |
Indicatori di stato LCD/LED |
|
Porte di comunicazione |
RS485/Ethernet |
|
Protocolli facoltativi |
SNMP/Modbus |
|
Funzioni di allarme |
Guasto CA, CC anomala, guasto del raddrizzatore, guasto della ventola, tensione della batteria bassa, sovratemperatura |
|
Monitoraggio remoto |
Supportato |
Prestazioni ambientali
|
Articolo |
Specifica |
|
Temperatura operativa |
Da -25°C a +65°C |
|
Temperatura di conservazione |
da -40°C a +70°C |
|
Umidità relativa |
5%–95% (senza condensa) |
|
Livello di rumore |
≤58dB |
Questa struttura integrata aiuta i clienti a ridurre il numero di dispositivi separati richiesti all'interno dell'armadio, rendendo la progettazione complessiva del sito più pulita e più semplice da mantenere.
-
