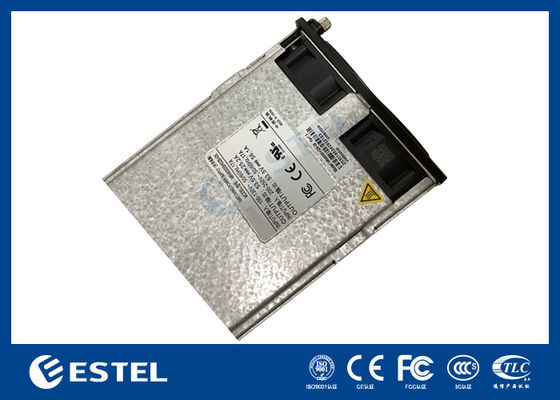

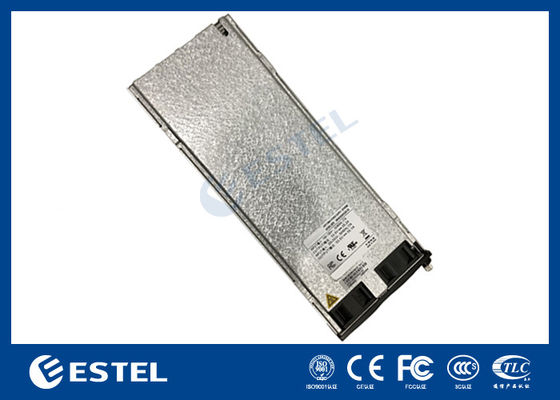

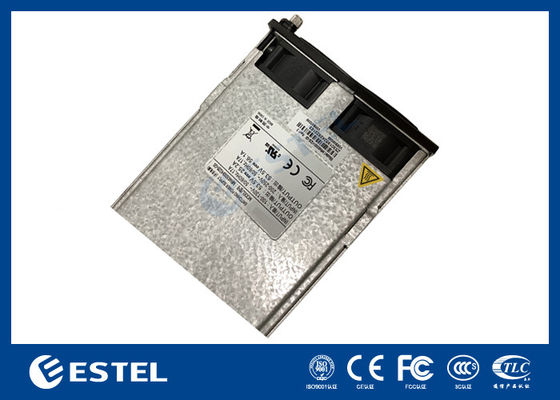

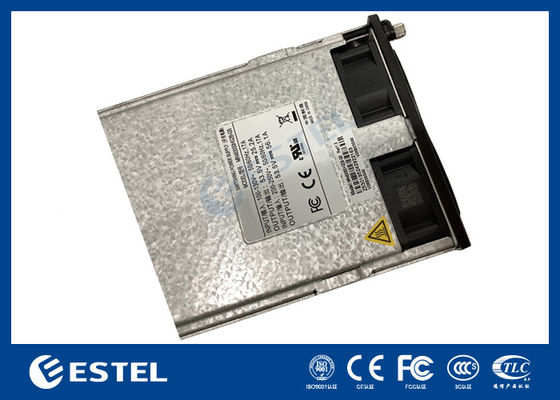

MR483000HG2B-GS Modulo Raddrizzatore ad Alta Efficienza 48V 3000W Hot Swappable Ampia Gamma di Ingresso 85-290VAC
Dettagli del prodotto
Modulo rettificatore da 48 V a 3000 W
,alimentazione per telecomunicazioni hot-swap
,raddrizzatore ad ampio intervallo di ingresso
MR483000HG2B-GS 48V 3000W Modulo rettificatore ad alta efficienza interscambiabile a caldo Ampia gamma di ingresso 85 290VAC
MR483000HG2B-GS è un dispositivo di alimentazione che converte la tensione AC standard in 48Vdc stabile per
sistema di alimentazione di comunicazione.
Per una maggiore capacità di carico, i moduli rettificatori possono essere collegati in parallelo o un modulo di monitoraggio indipendente aggiuntivo può essere utilizzato per il controllo intelligente.
Il modulo raddrizzatore è un'unità modulare plug-in progettata per essere compatibile con scaffalature e armadi.
Apparizione del sistema di alimentazione delle telecomunicazioni
Introduzione del modulo del sistema di alimentazione delle telecomunicazioni
|
Affidabilità |
|
|
MTBF |
> 500 000 ore (25°C) |
|
Audibile Noise |
|
|
Specificità |
≤ 55 dB (A) (40°C) |
Descrizione dell'interfaccia di Telecom Power System
Definizione del modulo dito d'orodi Telecom Power System
|
Pin Numero |
Descrizione della funzione del pin |
|
1,2 |
Uscita 48V- |
|
3,4 |
Precarica |
|
5,6 |
Uscita 48V+ |
|
7 |
Cavo di indirizzo di gruppo del raddrizzatore |
|
8 |
filo di indirizzo interno del raddrizzatore di gruppo |
|
13 |
CANL |
|
14 |
CANH |
|
31,32 |
terra di protezione del modulo |
|
33,34 |
Input neutro di CA (N) |
Introduzione del pannello di modulo del sistema di alimentazione delle telecomunicazioni
Descrizione delle luci indicatrici del modulo raddrizzatoredi Telecom Power System
|
Indicatore |
Indicatore colore |
Statuto |
Descrizione dello stato |
Soluzione suggerita |
|
Potenza Indicatore |
Verde |
- Su |
L' ingresso del modulo AC è normale |
Stato normale, nessuna azione richiesta |
|
Spegni |
L'input CA del modulo è anormale (nessuna potenza di ingresso alimentazione, alimentazione elettrica di ingresso sovra-tensione e sotto tensione, ecc.) |
Controllare se l'input è normale; se l'input è normale, sostituire modulo raddrizzatore |
||
|
4 Hz lampeggiante (4 volte/sec) |
Status della query manuale |
Stato normale, nessuna azione richiesta |
||
|
Alarme Indicatore |
Giallo |
Spegni |
Nessun allarme anormale |
Stato normale, nessuna azione richiesta |
|
- Su |
Pre-allarme di temperatura (temperatura ambiente superiore a 65 °C ~ spegnimento per eccesso di temperatura) |
Controllare se la ventilazione di se il modulo è bloccato e se la temperatura ambiente è normale |
||
|
Disattivazione in fase di riposo (quando il modulo è in fase di riposo) quando si spegne, solo l'indicatore di protezione è acceso e il il modulo non segnala un allarme) |
Stato normale, nessuna azione richiesta |
|||
|
290Vac tensione < 300Vac |
Controllare se la tensione di ingresso è normale |
|||
|
Limitazione della corrente del modulo |
Stato normale, nessuna azione richiesta |
|||
|
4 Hz lampeggiante (4 volte/sec) |
Errore di indirizzo hardware del modulo |
Controllare se il modulo è inserito e bloccato |
||
|
0.5Hz lampeggiante (1 volte/2s) |
La comunicazione tra il modulo e l' esterno è interrotta. |
Sostituire il modulo raddrizzatore o modulo di monitoraggio; controllare il cablaggio del bus CAN del sistema di alimentazione per verificare gli errori |
||
|
Indicatore di guasto |
Rosso |
Spegni |
Nessun allarme anormale |
Stato normale, nessuna azione richiesta |
|
- Su |
L'uscita è bloccata a causa di sovra-tensione o il modulo non è inserito |
Sganciare il modulo raddrizzatore, attendere più di 1 minuto, e poi inserirlo |
||
|
Nessuna uscita causata da un guasto interno del modulo raddrizzatore |
Sostituire il modulo raddrizzatore |
-
