48VDC 325W/K scambiatore di calore di camera con comunicazione RS485 MODBUS RTU

Scambiatore di calore per armadio 48VDC 325W/K Comunicazione RS485 Protocollo MODBUS RTU

Scambiatore di calore

Lo HCZA-325-000-250 scambiatore di calore è una soluzione di raffreddamento passivo progettata per vari spazi chiusi, che garantisce una dissipazione efficiente del calore per le apparecchiature elettroniche.

Caratteristiche principali

• Design di raffreddamento passivo: Utilizza un nucleo dello scambiatore di calore a controcorrente in cui l'aria ambiente passa attraverso un lato di una piastra di alluminio e l'aria contaminata passa sull'altro lato. Questo design consente il trasferimento di calore dall'aria contaminata all'aria ambiente, mantenendo separati i flussi d'aria, garantendo l'assenza di contaminazione incrociata.

• Alta efficienza: Lo scambiatore di calore è progettato per ridurre al minimo la caduta di pressione dell'aria, consentendo un raffreddamento più efficiente con un ventilatore delle stesse dimensioni.

• Durata: Costruito con materiali e processi robusti, garantendo una lunga durata fino a 10 anni.

• Risparmio energetico: Ottiene fino all'85% di risparmio energetico recuperando il calore di scarico e riducendo la necessità di sistemi di raffreddamento aggiuntivi.

• Conformità: Soddisfa gli standard internazionali, tra cui le certificazioni RoHS, CE e ISO, garantendo sicurezza e responsabilità ambientale.

Applicazioni

Lo scambiatore di calore HCZA-325-000-250 è ideale per varie applicazioni, tra cui:

• Shelter per telecomunicazioni: Ideale per il raffreddamento di armadi e shelter per telecomunicazioni, soprattutto in ambienti esterni dove l'aria condizionata tradizionale potrebbe non essere fattibile.

• Recinzioni industriali: Adatto a varie applicazioni industriali che richiedono un'efficiente dissipazione del calore in spazi chiusi.

• Sistemi di accumulo di energia: Efficace nel mantenere temperature ottimali per batterie e altri componenti nelle soluzioni di accumulo di energia.

• Data center: Aiuta a gestire la dissipazione del calore nei data center, contribuendo all'efficienza energetica e all'affidabilità delle apparecchiature.

Specifiche

• Capacità di raffreddamento: Varia da 35W/K a 90W/K, a seconda del modello specifico.

• Intervallo di temperatura di esercizio: -40°C a +70°C, rendendolo adatto a un'ampia gamma di condizioni ambientali.

• Flusso d'aria: Le portate interne variano da 200 m³/h a 550 m³/h, a seconda del modello.

• Alimentazione: Disponibile sia in versioni DC (48V) che AC (220V-240V) per soddisfare le diverse esigenze di installazione.

• Livello di rumore: Varia da 45 dB(A) a 54 dB(A) a 3 metri di distanza, garantendo un funzionamento silenzioso.

• Grado di protezione: IP55, che fornisce protezione contro l'ingresso di polvere e acqua.

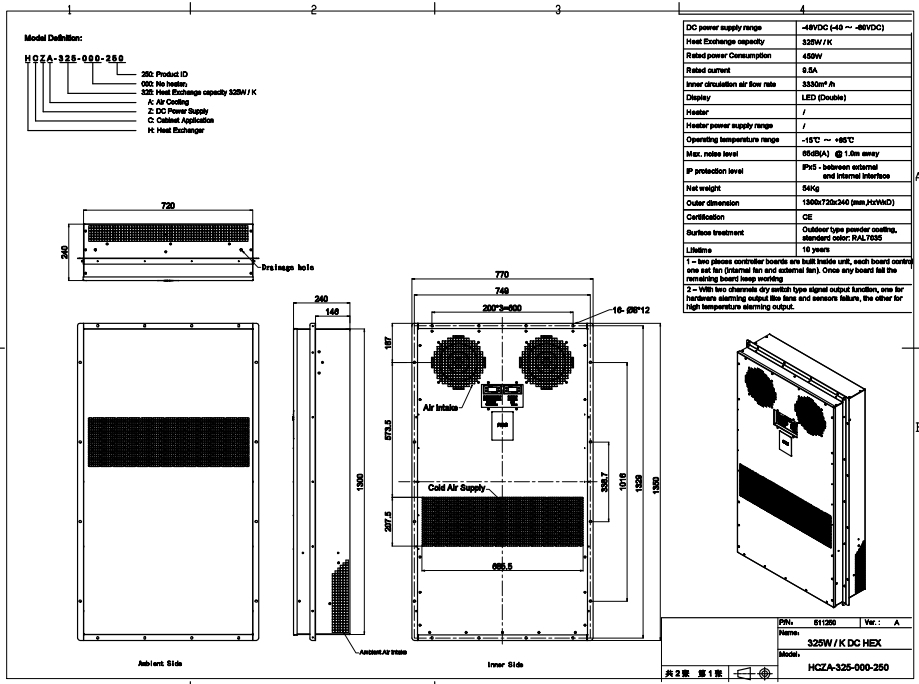

Dettagli dell'interfaccia di montaggio

• Definizione del modello:
  HCZA-325-000-250

• Gamma di alimentazione CC:
  -49VDC (-40V a -60VDC)

• Capacità di scambio termico:
  328W/K

• Consumo energetico nominale:
  450W

• Corrente nominale:
  33A (Flusso d'aria)

• Portata del flusso d'aria di circolazione interna:
  3330m³/h

• Display:
  LED (Doppio)

• Riscaldatore:
  Alimentazione del riscaldatore a LED con condizioni operative specificate.

• Intervallo di temperatura di esercizio:
  -15°C a +65°C

• Livello di rumore:
  ≤68dB(A) a 1m di distanza

• Livello di protezione IP:
  IP-5 (Tra interfaccia esterna e interna)

• Peso netto:
  54kg

• Dimensione esterna:
  1300mm x 740mm x 240mm (AxLxP)

• Certificazione:
  CE

• Durata:
  10 anni

• Note:
  Non è consigliabile aggiungere un rivestimento extra.

• Tipo di installazione:
  Ingresso aria esterno richiesto dal cliente.

• Dimensione del ritaglio della porta dell'armadio:
  770mm x 2000mm.

• Interfaccia di montaggio sulla porta dell'armadio:
  Dimensioni di installazione per i ritagli lato porta forniti. Le dimensioni garantiscono una corretta circolazione dell'aria e l'adattamento del sistema di raffreddamento.

• Connessione terminale:

  • Porta T/R: per la comunicazione RS485.

  • NC1: Nessuna connessione.

  • COM1: Porta di comunicazione per la connessione interna.

  • COM2: Porta di comunicazione per la gestione dei dati.

• Funzionalità di controllo dell'unità:
  Controlla gli interruttori on/off per vari componenti interni come ventole e riscaldatori per garantire un funzionamento efficiente.
