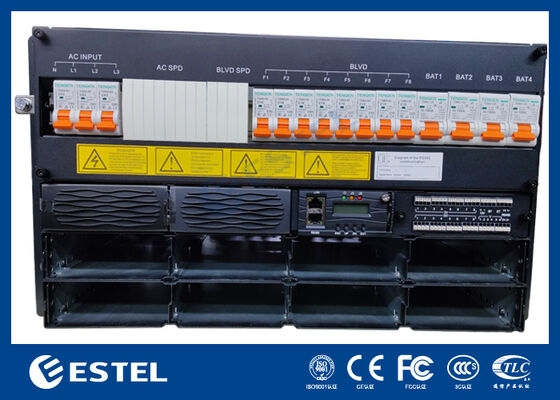

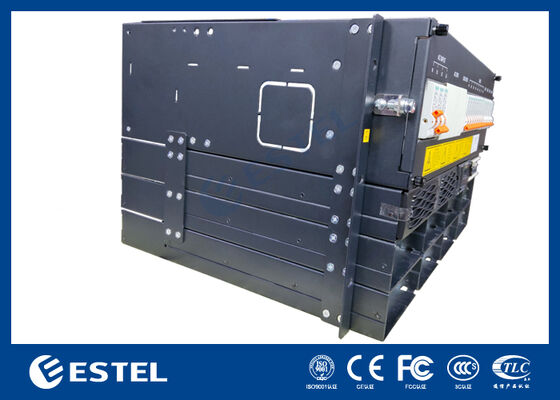

Sistema di alimentazione raddrizzatore DC48V 6U Telecom con controllo remoto integrato

Panoramica del prodotto

Progettato per applicazioni esigenti di telecomunicazioni, data center e industriali, il sistema di alimentazione rack DC ET48400-M5E86B offre alimentazione DC resiliente e ad alta capacità. Accetta un ingresso trifase a 380 V CA, fornendo un'uscita stabile e regolabile da –43 V CC a –58 V CC (tipicamente –53,5 V CC) con una capacità massima di 24 kW e un'efficienza superiore al 96%.

Il design modulare supporta la ridondanza N+1 con un massimo di otto moduli raddrizzatori da 3000 W, ciascuno dei quali offre una conversione ad alta efficienza con un fattore di potenza ≥0,99 e THDi ≤5%. Alloggiato in un telaio 6U ottimizzato per l'assistenza con accesso frontale e cablaggio sul pannello superiore, il sistema semplifica l'installazione e la manutenzione. Il suo pannello di distribuzione CC include 4 interruttori automatici batteria da 100 A/1P, LLVD scalabile e BLVD per una gestione flessibile dell'alimentazione.

Un controller dedicato con ingressi analogici/digitali e relè di allarme configurabili, insieme a interfacce RS232/485 e SNMP, fornisce un monitoraggio locale e remoto completo. Progettato per funzionare in modo affidabile in ambienti estremi (–40℃ a +65℃, fino al 95% di umidità relativa, altitudine 3000 m), questo sistema offre una base di alimentazione robusta e scalabile per infrastrutture critiche.

Sistema

• Dimensioni: 482,0 (L) × 350,0 (P) × 6U (A)

• Peso: ≤25 kg (senza raddrizzatori)

• Modalità di raffreddamento: raffreddamento naturale

• Modalità di installazione: installato su rack da 19 pollici o all'interno dell'armadio

• Modalità di cablaggio: ingresso superiore e uscita superiore

• Modalità di manutenzione: manutenzione frontale, supporto cambio di grado del modulo

• Livello di protezione: IP20

Distribuzione CA

• Modalità di ingresso:Trifase 380 V CA, 3*63 A/1P+N

• Frequenza di ingresso: 45–66 Hz, valore nominale: 50 Hz/60 Hz

Distribuzione CC

• Tensione di uscita: –43 ~ –58 V CC, valore nominale: –53,5 V CC

• Capacità massima: 24kW (8*3 kW, ridondanza N+1)

• Interruttori automatici batteria:4*100 A/1P

• Interruttori automatici di carico:

• LLVD*2: Utilizzato con scatola di distribuzione

• BLVD:4*16 A/1P+4*10 A/1P

Raddrizzatore

• Tensione di ingresso:85 V CA ~ 300 V CA, nominale 220 V CA

• Efficienza: >96%

• Potenza nominale: 3000 W (176–300 V CA)

• Temperatura di esercizio: –40℃ ~ +75℃ (uscita completa inferiore a 50℃)

• Dimensioni: 106,5 mm (L) × 286 mm (P) × 41,5 mm (A) (1U/A)

• Peso: ≤2 kg

• Modalità di raffreddamento: raffreddamento forzato

• Fattore di potenza: ≥0,99

• THD: ≤5%

• Uscita CC: –43 ~ –58 V CC, nominale –53,5 V CC, massimo 55 A

Controller

• Modello: MC2600

• Ingresso segnale: 2 AI (2 temperatura ambiente), 8 DI

• Uscita allarme: 8 contatti puliti

• Porta di comunicazione: RS232/485, SNMP

• Modalità di visualizzazione: LCD

Ambiente

• Temperatura di esercizio: –40℃ ~ +65℃ (uscita completa inferiore a 50℃)

• Temperatura di stoccaggio: –40℃ ~ +70℃

• Umidità operativa: 5% ~ 95% (senza condensa)

• Altitudine: 0 ~ 3000 m (Se l'altitudine è compresa tra 2000 m e 3000 m, la temperatura massima di esercizio diminuisce di 1℃ ogni 200 m di aumento dell'altitudine.)
