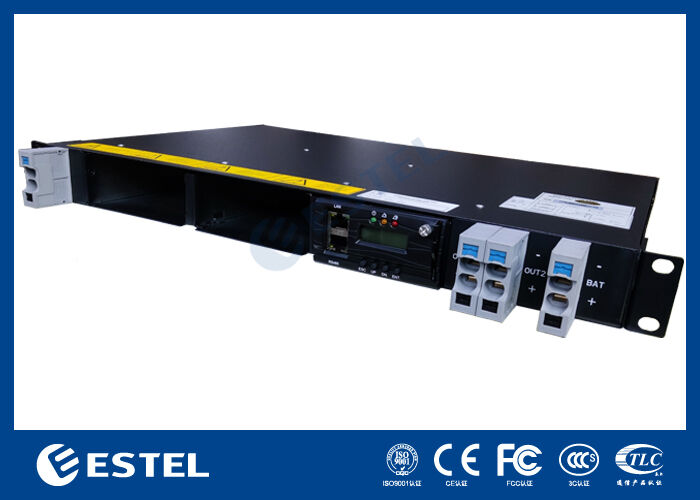

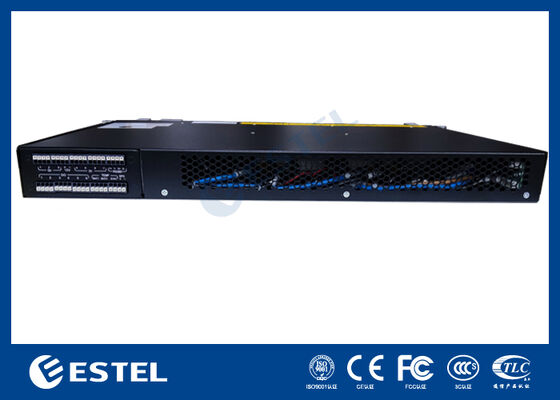

Sistema raddrizzatore per telecomunicazioni con gestione e controllo remoti

Panoramica del prodotto

L'ET4860-M3I21Il sistema di alimentazione CC a rack fornisce una soluzione di alimentazione CC ad alta capacità e resiliente progettata specificamente per l'infrastruttura di telecomunicazioni, le operazioni dei data center e le applicazioni industriali che richiedono una distribuzione di alimentazione CC affidabile. Accetta un ingresso monofase a 220 V CA e fornisce un'uscita CC stabile regolabile tra -43 V CC e -58 V CC, con un punto di funzionamento nominale di -53,5 V CC. Offrendo una capacità di uscita massima di 6 kW, questo sistema supporta in modo affidabile installazioni ad alta richiesta, raggiungendo al contempo un'efficienza di conversione di potenza superiore al 96%.

Caratterizzato da un design modulare e ridondante, il sistema supporta fino a 2*3000W moduli raddrizzatori configurati per la ridondanza N+1, con ogni modulo compatto che pesa meno di 2 kg. I raddrizzatori utilizzano il raffreddamento ad aria forzata, raggiungono un fattore di potenza quasi unitario (≥0,99) e mantengono una bassa distorsione armonica totale (THDi ≤5%) per una conversione di potenza efficiente e pulita. Con manutenzione frontale, cablaggio sul pannello superiore e protezione IP20, il telaio montabile su rack da 6U enfatizza la sicurezza operativa, la facilità di manutenzione e la semplice integrazione in armadi standard da 19 pollici.

Sistema

• Dimensioni: 482,0(L) × 350,0(P) × 1U(A)

• Peso: ≤10 kg (senza raddrizzatori)

• Modalità di raffreddamento: raffreddamento naturale

• Modalità di installazione: installato su rack da 19 pollici o all'interno dell'armadio

• Modalità di cablaggio: ingresso superiore e uscita superiore

• Modalità di manutenzione: manutenzione frontale, supporto cambio grado modulo

• Livello di protezione: IP20

Distribuzione CA

• Modalità di ingresso:Monofase 220 V CA

• Frequenza di ingresso: 45–66 Hz, valore nominale: 50 Hz/60 Hz

Distribuzione CC

• Tensione di uscita: –43 ~ –58 V CC, valore nominale: –53,5 V CC

• Capacità massima:6kW (2*3kw, ridondanza N+1)

• Interruttori automatici batteria: morsettiera push-in 1U*2

• Interruttori automatici di carico:BLVD:Morsettiera push-in 1U*2

Raddrizzatore

• Tensione di ingresso:85 V CA ~ 300 V CA, nominale 220 V CA

• Efficienza: >96%

• Potenza nominale: 3000 W (176–300 V CA)

• Temperatura di esercizio: –40℃ ~ +75℃ (uscita completa inferiore a 50℃)

• Dimensioni: 106,5 mm (L) × 286 mm (P) × 41,5 mm (A) (1U/A)

• Peso: ≤2 kg

• Modalità di raffreddamento: raffreddamento forzato

• Fattore di potenza: ≥0,99

• THD: ≤5%

• Uscita CC: –43 ~ –58 V CC, nominale –53,5 V CC, massimo 55 A

Controller

• Ingresso segnale: 3 AI (3 temperatura ambiente), 7 DI

• Uscita allarme: 6 contatti puliti

• Porta di comunicazione: RS232/485, SNMP

• Modalità di visualizzazione: LCD

Ambiente

• Temperatura di esercizio: –40℃ ~ +65℃ (uscita completa inferiore a 50℃)

• Temperatura di stoccaggio: –40℃ ~ +70℃

• Umidità di esercizio: 5% ~ 95% (senza condensa)

• Altitudine: 0 ~ 3000 m (Se l'altitudine è compresa tra 2000 m e 3000 m, la temperatura massima di esercizio diminuisce di 1℃ quando l'altitudine aumenta di 200 m.)
