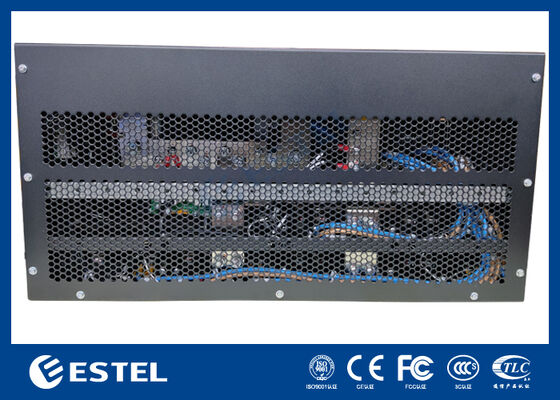

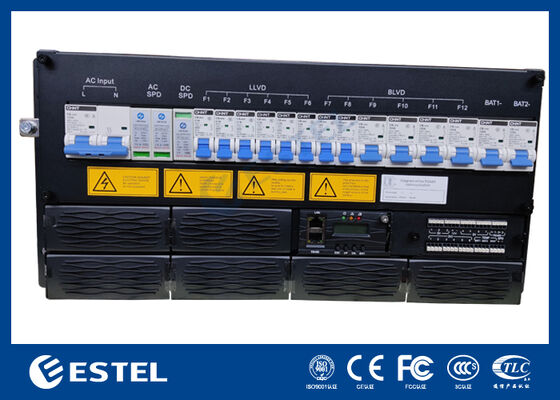

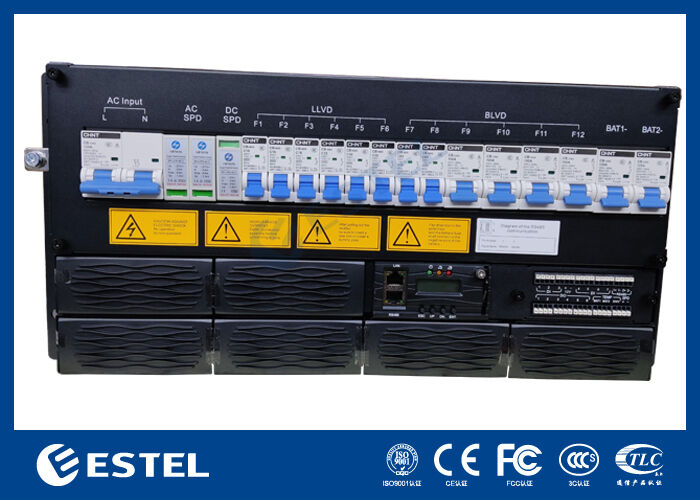

Sistema di alimentazione DC per telecomunicazioni da 18kW montato su rack, sistema di raddrizzatori modulari per telecomunicazioni, >96% di alta efficienza

Panoramica del prodotto

Il sistema di alimentazione DC da 18kW montato su rack è una soluzione ad alta capacità progettata per reti di telecomunicazioni, data center e strutture industriali che richiedono un'alimentazione DC affidabile. Supporta l'ingresso monofase a 220 V, fornendo un'uscita stabile da –43 a –58VDC con un valore nominale di –53,5VDC. Con una capacità massima di 18kW, questo sistema garantisce una potenza sufficiente per applicazioni su larga scala, mantenendo al contempo un'efficienza superiore al 96%.

Il sistema integra fino a 6 moduli raddrizzatori (ridondanza N+1), ciascuno con una potenza nominale di 3000W e un peso ≤2kg. Questi moduli sono dotati di raffreddamento forzato, fattore di potenza elevato ≥0,99 e THD ≤5%, garantendo una conversione di potenza DC pulita e stabile. Con manutenzione frontale, ingresso cavi superiore e protezione IP20, il design privilegia la sicurezza, la manutenzione e la facilità di integrazione in rack da 19 pollici.

La distribuzione DC include 2 interruttori automatici per batterie da 125A e 1*LLVD & 1*BLVD, fornendo una gestione del carico flessibile e sicura. Il controller intelligente supporta 3 ingressi analogici, 7 ingressi digitali, 6 allarmi a contatto pulito e comunicazione remota tramite RS232/485 e SNMP. Il monitoraggio locale è abilitato tramite un display LCD.

Costruito per ambienti difficili, l'unità funziona da –40℃ a +65℃, resiste a un'umidità non condensante del 5–95% e mantiene un funzionamento stabile ad altitudini fino a 3000 m. Con la sua architettura modulare e le prestazioni robuste, il sistema di alimentazione DC da 18kW 5U è la scelta ideale per infrastrutture critiche che richiedono soluzioni energetiche scalabili e affidabili.

Sistema

• Dimensioni: 482,0(L) × 350,0(P) × 5U(A)

• Peso: ≤25kg (senza raddrizzatori)

• Modalità di raffreddamento: Raffreddamento naturale

• Modalità di installazione: Installato su rack da 19 pollici o all'interno dell'armadio

• Modalità di cablaggio: Ingresso superiore e uscita superiore

• Modalità di manutenzione: Manutenzione frontale, supporto cambio modulo

• Livello di protezione: IP20

Distribuzione AC

• Modalità di ingresso: Monofase 220V

• Frequenza di ingresso: 45–66Hz, valore nominale: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Distribuzione DC

• Tensione di uscita: –43 ~ –58VDC, valore nominale: –53,5VDC

• Capacità massima: 18kW(6*3kw, ridondanza N+1)

• Interruttori automatici per batterie: 2*125A

• Interruttori automatici di carico:

• LLVD1: 3*16A/1P+3*32A/1P;

• BLVD: 2*63A/1P+4*100A*1P

• DC SPD: 10kA, 8/20μs

Raddrizzatore

• Tensione di ingresso: Trifase 380VAC

• Efficienza: >96%

• Potenza nominale: 3000W (176–300VAC)

• Temperatura di esercizio: –40℃ ~ +75℃ (uscita completa inferiore a 50℃)

• Dimensioni: 106,5 mm (L) × 286 mm (P) × 41,5 mm (A) (1U/A)

• Peso: ≤2kg

• Modalità di raffreddamento: Raffreddamento forzato

• Fattore di potenza: ≥0,99

• THD: ≤5%

• Uscita DC: –43 ~ –58VDC, nominale –53,5VDC, massimo 55A

Controller

• Ingresso segnale: 3 AI (2 temperatura batteria, 1 temperatura ambiente), 7 DI

• Uscita allarme: 6 contatti puliti

• Porta di comunicazione: RS232/485, SNMP

• Modalità di visualizzazione: LCD

Ambiente

• Temperatura di esercizio: –40℃ ~ +65℃ (uscita completa inferiore a 50℃)

• Temperatura di stoccaggio: –40℃ ~ +70℃

• Umidità di esercizio: 5% ~ 95% (senza condensa)

• Altitudine: 0 ~ 3000 m (Se l'altitudine è compresa tra 2000 m e 3000 m, la temperatura massima di esercizio diminuisce di 1℃ ogni 200 m di aumento dell'altitudine.)
