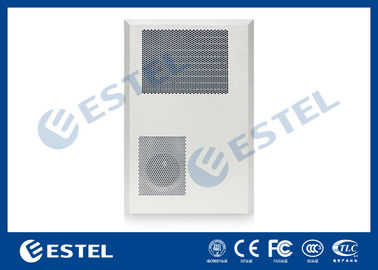

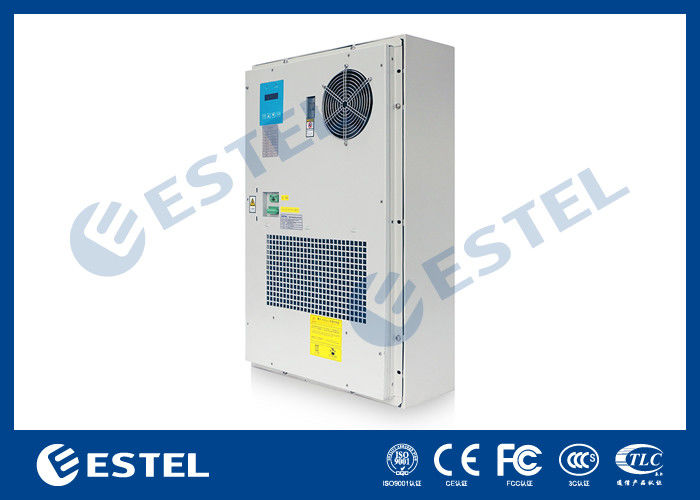

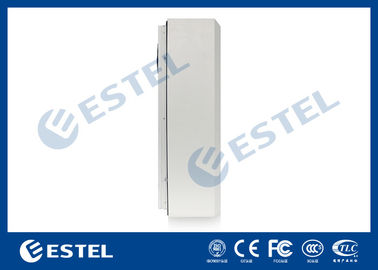

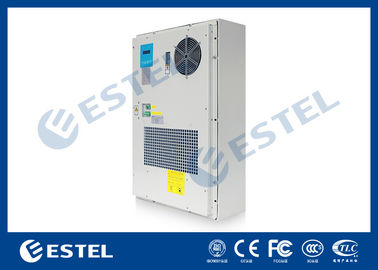

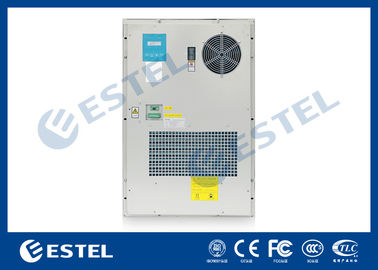

Condizionatore d'aria di DV48V 1000W per il Governo all'aperto delle Telecomunicazioni con alta capacità di raffreddamento

Dettagli rapidi:

Termini di trasporto & di pagamento:

1. Specifiche

(1) parametri tecnici

Diagramma di dimensione: ×D del ×W di H: 695×del×424221millimetro

2. introduzione

Il condizionatore d'aria TC06-100ZEH/01 è un prodotto pieno del controllo della temperatura di automazione. Usa il regolatore intelligente per controllare l'intero sistema del condizionatore d'aria. Secondo la variazione della temperatura dell'ambiente, il regolatore intelligente può individuare, azionare e registrare automaticamente l'intero tempo di funzionamento del sistema, il consumo di energia, l'evento ed i dati storici. Può immagazzinare 100 annotazioni di evento e 1280 annotazioni di dati storici e può domandare le informazioni record quotidiane dei 256 giorni. Il prodotto ampiamente si applica nel gabinetto delle Telecomunicazioni, nella piccola e media stanza delle Telecomunicazioni, nella stanza di UPS, nella stanza all'aperto della stazione base, ecc.

3. caratteristiche

• Forte adattabilità
• Alta intelligenza
• Alta precisione
• Alta affidabilità
• A basso rumore
• Consumo di energia basso
• Con rilevazione di valore limite di 4 modi
• Con 1 controllo del condizionatore d'aria della stanza di modo
• Ampia gamma di tensione in ingresso: 48VDC±15%
• Con l'uscita dell'allarme del contatto a secco

4. diagramma di principio di sistema

Diagramma di principio di sistema

5. schema elettrico elettrico

Schema elettrico

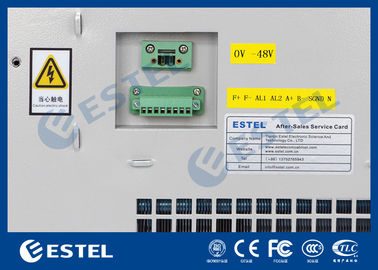

Cablaggio dei porti:

0V -48V: input dell'alimentazione elettrica (input di tensione: 48VDC±15%)

F+ F: uscita diretta di ventilazione

AL1 AL2: uscita generale dell'allarme

A+ B SGND: Interfaccia di comunicazione RS485

N: perno non collegato

6. Controllo di sistema

6,1 applicazione

Il regolatore ET872 è un tipo di regolatore intelligente universale. È controllato dal singolo microcomputer altamente integrato del chip della STC. Può intelligentemente funzionamento di controllo e scarico dell'idrogeno del condizionatore d'aria termostatico del gabinetto e può controllare un condizionatore d'aria della stanza delle Telecomunicazioni. Ha le seguenti funzioni: auto-diagnosi dell'errore, potere sull'inizio di auto, nuovo inizio dopo i guasti inattesi causati da altre ragioni.

Il regolatore caratterizza la prestazione perfetta, installazione facile e veloce e la regolazione, che è ampiamente usata in gabinetto delle Telecomunicazioni, piccola e media stanza delle Telecomunicazioni, stanza di UPS, stanza all'aperto della stazione base, sala ecc. del cambiamento della nota della macchina di BANCOMAT della banca.

6,2 parametri tecnici principali

• Esposizione LCD spostamento cinese/inglese di 2×16, facile da usare;
• Simultaneamente temperatura ed umidità dell'esposizione dentro la temperatura ambiente di comunicazione e della scatola;
• Accuratezza di misura di temperatura: 0,1 °C; accuratezza di misura di umidità: 4%;
• Può immagazzinare l'annotazione quotidiana dell'evento dei 180 giorni, 1 annotazione ogni giorno;
• Temperatura più d'altezza quotidiana, temperatura più insufficiente, temperatura media
• Annotazione quotidiana di evento;
• Conservi i dati quotidiani del precedente giorno al 0:00 ogni giorno; Può interrogare le informazioni record quotidiane dei 180 giorni;
• RS485 o RS232 la comunicazione, protocollo di RTU-Modbus, sostiene la rilevazione ed il controllo a distanza;
• Usi l'algoritmo di controllo di PID, intelligentemente regoli potenza di uscita, ottimizzi il rendimento energetico;
• Quantità controllabile del condizionatore d'aria: 2 insiemi. 1 insieme del condizionatore d'aria per la stanza di comunicazione e 1 insieme del condizionatore d'aria per il gabinetto termostatico.
• Modo di controllo: impulso (condizionatore d'aria del contatto non a secco), conducente (condizionatore d'aria del contatto a secco);
• Condizionatore d'aria di controllo in tempo reale inserita/disinserita
• Alimentazione elettrica: DC48V;
• Consumo di energia: ≤5W;
• Luogo di lavoro: -30°C~70°C; <90>
• Metodo dell'installazione: ferrovia di guida, appendente;
• Dimensione (L×W×H): 150mm×190mm×45mm

6,3 istruzione operativa

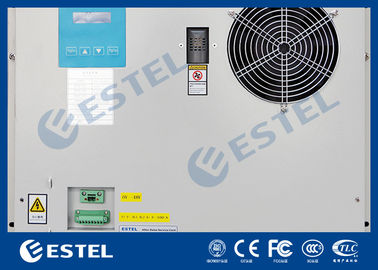

ET872 usa le interfacce facili da usare, che possono essere azionate facilmente. Tutte le operazioni possono essere realizzate con quattro bottoni. Ciò che segue è il diagramma del comitato per il controllo:

Diagramma del comitato per il controllo

7. schema elettrico di mainboard

Schema elettrico interno dei terminali

JD1: input del rifornimento di alimentazione di rete (DC48V);

JD2: uscita di controllo di riscaldamento;

JD4: porto di controllo del fan:

1 - 48V; 2 - controllo interno del fan; 3 - risposte interne del fan;

4 - controllo esterno del fan; 5 - risposte esterne del fan; 6 - 0V.

JD5: porto di uscita diretto di ventilazione (scarico dell'idrogeno) (48V);

JD6: Porto di controllo del compressore di CC:

relativo al porto di controllo del comitato per il controllo del compressore. Prego nota la direzione.

JD7: porto di uscita dell'allarme:

1, 2: contatto a secco dell'uscita generale dell'allarme;

3, 4: uscita dell'allarme di sistema del condizionatore d'aria.

JD8:

1, 2: input telecomandato del contatto a secco;

3, 4: contatto a secco di lavoro dell'uscita di stato;

JD9: porta di comunicazione:

1: RXD (o 485A+); 2: TXD (o RS485B-); 3: SGND;

JD10: relativo a quattro DI input.
