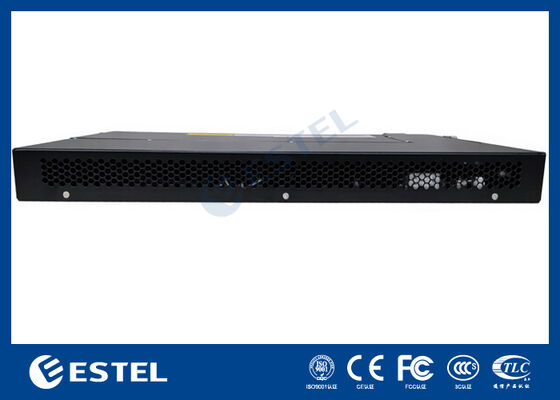

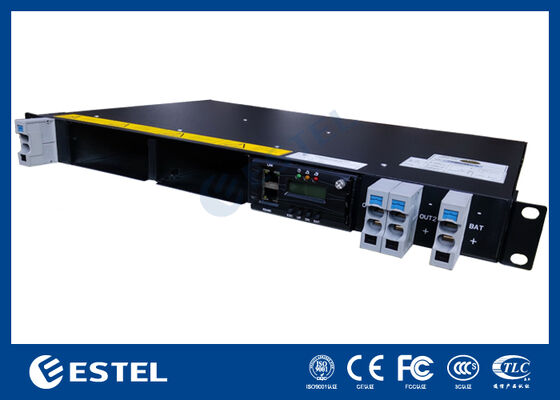

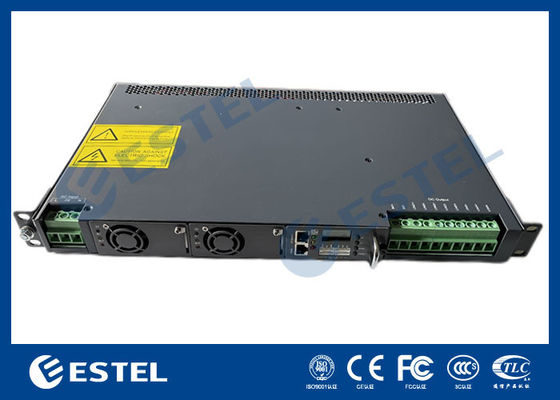

Sistema di alimentazione CC per telecomunicazioni con montaggio su rack 1U con distribuzione integrata e controller intelligente
Panoramica del prodotto del sistema di alimentazione CC per telecomunicazioni con montaggio su rack 1U
Il sistema di alimentazione CC per telecomunicazioni con montaggio su rack 1U è progettato per siti di telecomunicazioni, sale di rete, strutture periferiche e installazioni in armadi compatti dove sono richiesti efficienza dello spazio, uscita CC affidabile e distribuzione dell'alimentazione integrata. A differenza di un alimentatore raddrizzatore standard, questo sistema combina ingresso CA, distribuzione CC, moduli raddrizzatori, interruttore batteria, sezionatori di carico, protezione da sovratensione e monitoraggio intelligente all'interno di una struttura compatta con montaggio a rack.
Il sistema è adatto per l'installazione in rack standard da 19 pollici o per l'integrazione in un armadio. Con un design sottile 1U, cablaggio di ingresso e uscita dall'alto e manutenzione con accesso frontale, è particolarmente adatto per armadi per telecomunicazioni, rifugi per comunicazioni remote, piccole stazioni base e locali tecnici con spazio di installazione limitato.
Il sistema supporta la configurazione modulare del raddrizzatore e può essere espanso in base ai requisiti di carico del progetto. Fornisce un'uscita CC stabile per apparecchiature di telecomunicazione, dispositivi di trasmissione, router, switch, hub di rete, sistemi di backup a batteria e altri carichi di comunicazione. Il suo controller supporta display LCD locale, uscita allarme, segnali di contatto pulito e porte di comunicazione multiple, aiutando gli utenti a monitorare il funzionamento del sistema e a rispondere rapidamente ai guasti.
Caratteristiche principali del sistema di alimentazione CC per telecomunicazioni con montaggio su rack 1U
-
Struttura compatta con montaggio su rack 1U per l'installazione salvaspazio in armadi per telecomunicazioni
-
Ingresso CA integrato, distribuzione CC, interruttore batteria, sezionatori di carico e protezione da sovratensione
-
Design del raddrizzatore modulare con capacità del sistema scalabile
-
Manutenzione con accesso frontale per una comoda ispezione e sostituzione dei moduli
-
Cablaggio di ingresso e uscita dall'alto per un cablaggio dell'armadio più pulito
-
Funzione di disconnessione del carico BLVD integrata per la protezione della batteria
-
Protezione DC SPD per disturbi elettrici legati a sovratensioni e fulmini
-

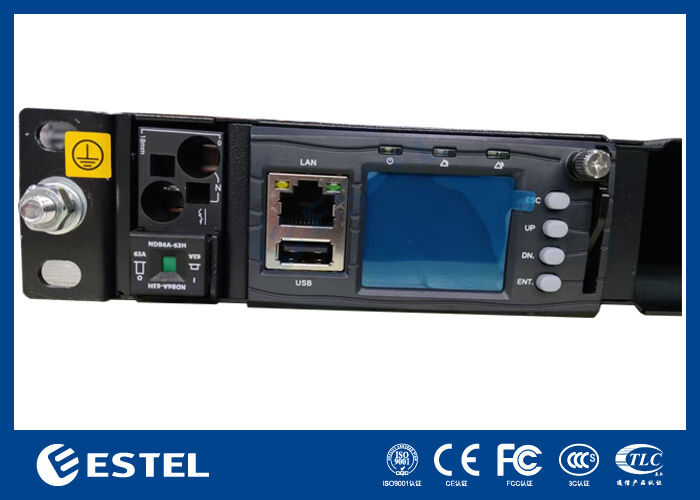

Controller intelligente con display LCD e monitoraggio del sistema in tempo reale
-
Molteplici opzioni di comunicazione tra cui LAN, USB, RS485 e SNMP
-
Uscita allarme a contatto pulito per l'integrazione dell'allarme del sito
-
Ampio intervallo di temperature operative per ambienti di telecomunicazioni difficili
-
Adatto per armadi per telecomunicazioni, sale di rete, siti remoti e infrastrutture edge
Specifiche tecniche del sistema di alimentazione CC per telecomunicazioni con montaggio su rack 1U
|
Articolo
|
Descrizione
|
|
Tipo di prodotto
|
Sistema di alimentazione CC per telecomunicazioni con montaggio su rack 1U
|
|
Struttura del sistema
|
Raddrizzatore integrato, distribuzione CA, distribuzione CC, controller, protezione della batteria e del carico
|
|
Metodo di installazione
|
Installazione in rack da 19 pollici o installazione in armadio
|
|
Dimensione del sistema
|
482,6 mm L × 350 mm P × 44 mm A
|
|
Peso del sistema
|
≤7kg senza moduli raddrizzatori
|
|
Metodo di cablaggio
|
Ingresso superiore e uscita superiore
|
|
Metodo di manutenzione
|
Manutenzione frontale con supporto per la sostituzione a livello di modulo
|
|
Livello di protezione
|
IP20
|
|
Modalità di ingresso
|
Ingresso CA monofase
|
|
Frequenza di ingresso
|
45–66 Hz, nominale 50 Hz/60 Hz
|
|
Capacità di ingresso CA
|
1x63A/1P
|
|
Intervallo di tensione in ingresso
|
85 V CA–300 V CA, nominale 220 V CA
|
|
Intervallo di uscita CC
|
Da -43 V CC a -58 V CC, nominale -53,5 V CC
|
|
Capacità massima del sistema
|
8kW, basato sulla configurazione 4kW × 2
|
|
Alimentazione del modulo raddrizzatore
|
Modulo raddrizzatore da 3kW
|
|
Efficienza del raddrizzatore
|
>96%
|
|
Fattore di potenza
|
≥0,99 a 220 VCA, carico 20%–100%.
|
|
Interruttore della batteria
|
1x125A
|
|

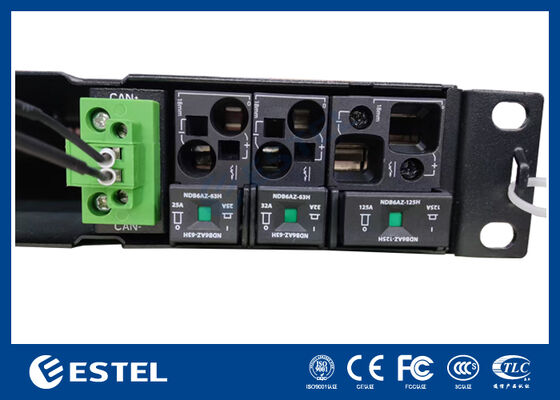

Interruttori di carico
|
BLVD: 1×25A + 1×32A
|
|
Protezione contro le sovratensioni CC
|
10kA / 20kA, 8/20μs
|
|
Raffreddamento del sistema
|
Raffreddamento naturale per il telaio del sistema
|
|
Raffreddamento del raddrizzatore
|
Raffreddamento forzato per modulo raddrizzatore
|
|
Ingresso segnale controller
|
3 AI, 8 DI, 2 RS485
|
|
Uscita allarme
|
8 contatti puliti
|
|
Porte di comunicazione
|
LAN, USB, RS485, SNMP
|
|
Modalità di visualizzazione
|
Display LCD
|
|
Temperatura operativa
|
da -40°C a +70°C
|
|
Temperatura di conservazione
|
da -40°C a +70°C
|
|
Umidità operativa
|
5%–95%, senza condensa
|
|
Altitudine
|
0–3.000 m, declassamento richiesto da 2.000 a 3.000 m
|
Applicazioni del sistema di alimentazione CC per telecomunicazioni con montaggio su rack 1U
Questo sistema di alimentazione CC per telecomunicazioni con montaggio su rack 1U è adatto per stazioni base di telecomunicazioni, armadi di comunicazione compatti, siti di rete di accesso, sale apparecchiature di trasmissione, nodi di rete periferici e rifugi di comunicazione remota. La sua struttura sottile lo rende utile per progetti in cui lo spazio nell'armadio è limitato ma sono comunque necessarie funzioni di distribuzione e alimentazione CC affidabili.
Può essere utilizzato anche per apparecchiature di rete quali router, switch, hub di comunicazione, dispositivi di trasmissione in fibra ottica, apparecchiature di comunicazione a microonde e sistemi di alimentazione di backup alimentati a batteria. Per i siti remoti o le piccole strutture di telecomunicazioni, l'interruttore batteria integrato, gli interruttori di carico, la protezione da sovratensione e il controller di monitoraggio aiutano a semplificare la progettazione del sistema e a ridurre la necessità di componenti esterni separati.
