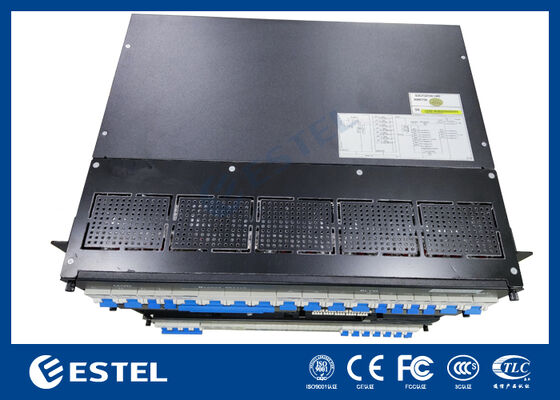

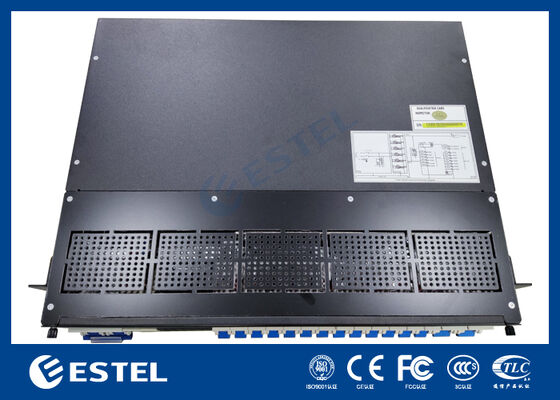

Sistema integrato di alimentazione modulare a corrente continua con distribuzione a corrente alternata o continua di uscita a più strati da 48 V per applicazioni di telecomunicazioni ed energia

Descrizione del prodotto del sistema di alimentazione in CC

Il sistema integrato modulare di alimentazione a corrente continua è una soluzione di alimentazione avanzata progettata per soddisfare le esigenze in evoluzione delle moderne reti di telecomunicazione e delle applicazioni energetiche.questo sistema fornisce un ingresso CA integrato, distribuzione di corrente continua, slot per raddrizzatori e monitoraggio intelligente in un telaio compatto ma altamente funzionale.

Caratteristiche chiave del sistema di alimentazione a corrente continua

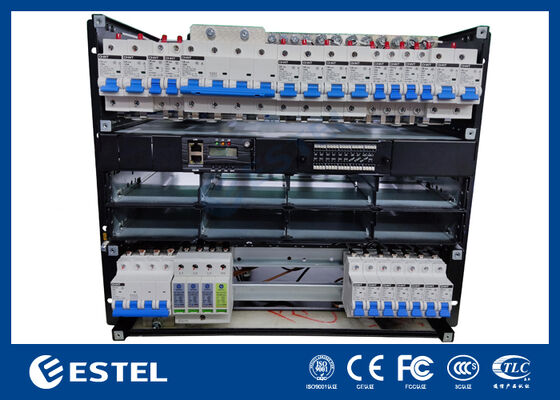

• Progettazione a più strati: combina l'ingresso AC, la distribuzione DC, gli slot del raddrizzatore e la protezione della batteria in un unico telaio.
• Input AC con protezione contro le sovratensioni: SPD (dispositivo di protezione contro le sovratensioni) integrato per proteggere il sistema dalle sovratensioni.
• Distribuzione CC: dispone di canali di interruttore da F1 a F14, che consentono la distribuzione di potenza a più dispositivi con protezione da sovraccarico e cortocircuito.
• Protezione della batteria: comprende moduli di protezione LLVD (Low Voltage Disconnect) e BLVD (Battery Load Voltage Disconnect) per prevenire la sovraccarica e prolungare la durata della batteria.
• Scatene per raddrizzatori: slot per raddrizzatori modulari per capacità scalabile, con una uscita tipica di -48 V CC per applicazioni di telecomunicazione.
• Monitoraggio intelligente: comunicazione RS485 integrata per il monitoraggio remoto e la diagnostica in tempo reale.
• Progettazione dell'accesso frontale: facile installazione e manutenzione con cablaggi chiari e una disposizione di accesso frontale.
• Applicazione versatile: adatto per stazioni base di telecomunicazioni, armadi esterni, sistemi di energia ibrida e altro ancora.

Specificativi tecnici del sistema di alimentazione a corrente continua

Linee guida di funzionamento del sistema di alimentazione a corrente continua

• Installazione:

Installare il sistema di alimentazione integrato modulare a corrente continua in un rack da 19 pollici utilizzando le staffe di montaggio laterali fornite.

• Connessioni via cavo:

Collegare l'ingresso CA (220-240V CA) al sistema tramite il terminale di ingresso; assicurarsi che la polarità per l'uscita CC -48V sia corretta e collegata in modo sicuro all'apparecchiatura di telecomunicazione o di rete.

• Moduli rettificatori:

Il sistema supporta fino a 4 raddrizzatori modulari. Installa e configura i raddrizzatori in base ai tuoi requisiti di potenza.con una configurazione tipica che fornisce fino a 12 kW.

• Protezione e monitoraggio delle batterie:

Collegare il sistema di riserva della batteria ai terminali LLVD e BLVD, che impediscono la sovraccarica della batteria e garantiscono la longevità del sistema energetico.particolarmente importante nelle stazioni base di telecomunicazioni remote.

• Monitoraggio e diagnostica a distanza:

Utilizzare l'interfaccia di comunicazione RS485 per collegare il sistema a una piattaforma di monitoraggio centralizzata.che consentono agli operatori di monitorare la tensione, corrente, potenza di uscita e condizioni di allarme in tempo reale.
