Sistema compatto di distribuzione di alimentazione DC per reti di telecomunicazioni e infrastrutture di comunicazione con protezione MCB integrata, SPD e monitoraggio intelligente
Dettagli del prodotto
sistema di distribuzione alimentazione DC compatto per telecomunicazioni
,sistema di alimentazione per telecomunicazioni con protezione MCB
,infrastruttura di comunicazione con monitoraggio intelligente
Sistema compatto di distribuzione dell'energia CC per le reti di telecomunicazione e le infrastrutture di comunicazione con SPD integrato di protezione MCB e monitoraggio intelligente
Descrizione del prodotto di un sistema di distribuzione di corrente continua

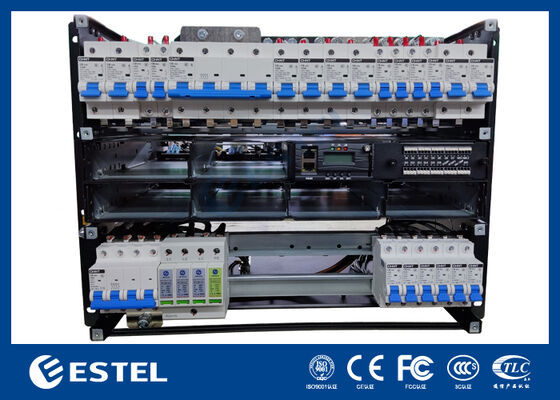

IlSistema compatto di distribuzione dell'energia CCè progettato per le reti di telecomunicazione, le infrastrutture di comunicazione e altre applicazioni di potenza mission-critical che richiedono un'efficienza affidabileprotezione del circuito,protezione da sovratensioni, emonitoraggio intelligente. Il sistema è ospitato in uncontenitore di metallo compatto da 19 pollici montato su un racke caratteristiche multipleMCB (interruttori di circuito in miniatura)per la protezione da sovraccarico,SPD (dispositivo di protezione da sovratensioni)moduli per la difesa contro le sovratensioni e ununità di monitoraggio intelligente integrata.
Caratteristiche chiave del sistema di distribuzione dell'energia CC
-
Disegno compatto: 19 pollici per un utilizzo efficiente dello spazio nelle sale di telecomunicazioni e comunicazione.
-
Protezione MCB: MCB a rami multipli per la distribuzione di circuiti e la protezione da sovraccarico o cortocircuito.
-
Protezione da sovratensioni: i moduli SPD integrati garantiscono la sicurezza del sistema dalle sovratensioni elettriche, proteggendo i componenti sensibili.
-
Monitoraggio intelligente: controller integrato con display LCD per mostrare lo stato locale e la diagnostica.
-
Interfacce di comunicazione: LAN, RS485 e SNMP per il monitoraggio remoto e l'integrazione del sistema.
-
Disposizione modulare: progettata per l'organizzazione del routing dei cavi, semplificando l'installazione e le future espansioni del sistema.
-
Disponibilità del cablaggio: progettazione dell'accesso frontale per una facile manutenzione e una migliore gestione dei cavi.
Specificativi tecnici del sistema di distribuzione di corrente continua
| Articolo | Specificità |
| Tipo di prodotto | Sistema di distribuzione dell'energia CC |
| Struttura dell'involucro | Armadio in metallo, progettazione compatta per l'efficienza dello spazio |
| Tensione di ingresso nominale | -48 V di corrente continua |
| Potenza di uscita nominale | Fino a 10 kW, a seconda della configurazione |
| Configurazione di protezione | Dispositivi per la trasmissione elettronica |
| Classificazione MCB | 6A a 32A, regolabili per diversi circuiti rami |
| Protezione da sovratensioni | Moduli SPD con protezione contro le sovratensioni di 1500 V |
| Unità di monitoraggio | Controller integrato con display LCD per lo stato locale e la diagnostica |
| Porti di comunicazione | 1 porta LAN, 1 porta RS485, supporto SNMP |
| Frigorifero | raffreddamento forzato tramite sistema di ventilazione integrato |
| Temperatura di funzionamento | -40°C a +70°C |
| Temperatura di conservazione | -40°C a +85°C |
| Umidità | Non condensante da 5% a 95% |
| Disegno interno | Modulare, organizzato per un facile collegamento via cavo e una futura espansione |
| Applicazione | Infrastrutture di telecomunicazione, sale di comunicazione, sistemi di trasmissione, sistemi di alimentazione industriale a corrente continua |
| Peso | 3.2 kg (progettazione leggera per una maneggevolezza facile) |
Linee guida operative del sistema di distribuzione di corrente continua
- Installazione:
Installare il sistema di distribuzione di corrente continua in un dispositivo da 19 pollici utilizzando le supporti di montaggio forniti.
Assicurarsi che il sistema sia adeguatamente ventilato per consentire un raffreddamento e prestazioni ottimali.
Verificare le connessioni di messa a terra per garantire la sicurezza elettrica e la funzionalità del sistema.
- Connessioni di cablaggio:
Collegare i cavi di ingresso, i cavi di uscita e i cavi di messa a terra secondo il progetto di cablaggio.
Tenere saldamente tutti i terminali per evitare connessioni sciolte che potrebbero influenzare le prestazioni o la sicurezza del sistema.
Verificare che ogni MCB sia installato correttamente e collegato al circuito di alimentazione per garantire la protezione dal sovraccarico.
- Protezione da sovratensioni:
Assicurarsi che i moduli SPD siano installati correttamente e corrispondenti ai livelli di protezione da sovratensioni richiesti.
I dispositivi di protezione contro le sovratensioni sono denominati per 1500 V per garantire la protezione di tutte le apparecchiature collegate da picchi elettrici.
- Monitoraggio e controllo a distanza:
Utilizzare le porte di comunicazione (LAN, RS485 o SNMP) per collegare il sistema a una piattaforma di monitoraggio remoto.
Ciò consente il monitoraggio in tempo reale, l'indicazione dello stato e la diagnosi dei guasti senza richiedere un intervento in loco.
-
