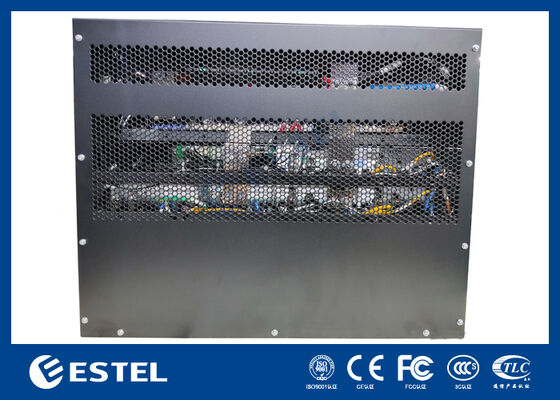

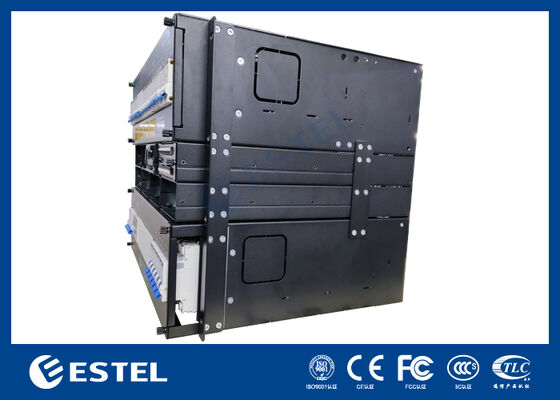

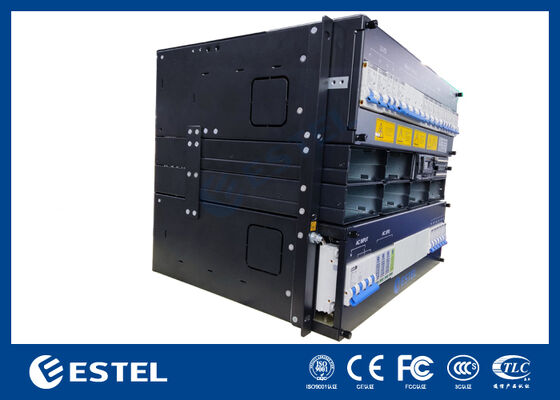

Sistema di alimentazione CC compatto 7U per reti di telecomunicazioni e infrastrutture di comunicazione Controllo integrato e conversione di potenza con uscita da 6 kW

Descrizione del prodotto del sistema di alimentazione CC compatto 7U

L'ET48100-G5F24 è un sistema di alimentazione CC 7U ad alte prestazioni, progettato per fornire alimentazione affidabile ed efficiente per infrastrutture critiche di telecomunicazioni e comunicazione. Con un ampio intervallo di tensioni di ingresso CA (85-200 V CA) e un eccezionale tasso di efficienza superiore al 96%, questo sistema garantisce un'erogazione di energia stabile alle stazioni base wireless, alle reti di trasmissione e ai sistemi di comunicazione aziendale. Il design ad accesso frontale semplifica l'installazione e la manutenzione, mentre il raddrizzatore e i moduli controller sostituibili a caldo garantiscono tempi di inattività minimi.

Caratteristica fondamentale del sistema di alimentazione CC compatto 7U

• Design compatto 7U per risparmiare spazio e ridurre i costi di installazione

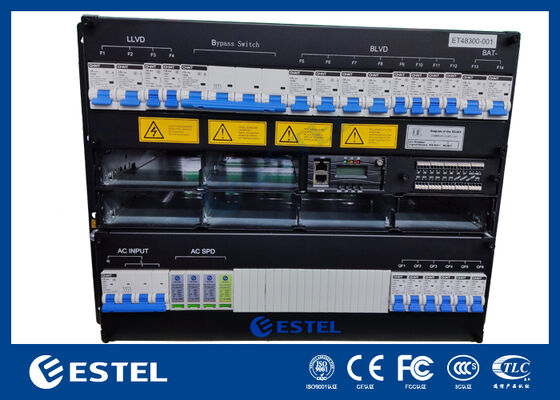

• Gestione dei cavi ad accesso frontale per una facile configurazione e manutenzione

• Supporta un ampio intervallo di tensione in ingresso (85-200 V CA), adattabile a diverse condizioni di rete

• Moduli raddrizzatore e controller sostituibili a caldo per una manutenzione rapida senza tempi di inattività del sistema

• Gestione avanzata della batteria per garantire una lunga durata della batteria e un funzionamento efficiente

• Porte di comunicazione multiple (LAN, RS485, SNMP) per monitoraggio e gestione remota flessibili

Specifiche Tecniche diSistema di alimentazione CC compatto 7U

• Dimensioni del sistema: 482,0 (L) x 250,6 (P) x 7U (A)

• Peso: 18 kg (senza raddrizzatori)

• Modalità di raffreddamento: raffreddamento naturale

• Installazione: rack o armadio da 19 pollici

• Ingresso CA: 220 V CA, monofase

Raddrizzatore:

• Potenza nominale: 2000 W (176-200 V CA)

• Temperatura operativa: da -40°C a +75°C (pieno carico inferiore a 50°C)

• Modalità di raffreddamento: raffreddamento forzato

• Dimensioni: 106,5 mm (L) x 286 mm (P) x 41,5 mm (A)

Controllore:

• Porte di comunicazione: LAN, RS485, SNMP

• Modalità di visualizzazione: LCD

• Temperatura operativa: da -40°C a +70°C

• Temperatura di stoccaggio: da -40°C a +70°C

• Umidità operativa: dal 5% al ​​95% (senza condensa)

Linee guida operative:

• Installazione:

• Installare il sistema di alimentazione ET48100-G5F24 in un rack da 19 pollici o in un armadio adatto, assicurandosi che vi sia spazio adeguato per un flusso d'aria e un raffreddamento adeguati.

• Collegamenti via cavo:
  Assicurarsi che i collegamenti CA, batteria e carico siano sicuri e realizzati correttamente. Il sistema consente la gestione dei cavi con accesso frontale, rendendo l'installazione e la manutenzione più convenienti.

• Monitoraggio e controllo remoto:
  Utilizzare le porte di comunicazione LAN, RS485 o SNMP per collegare il sistema a un sistema di monitoraggio remoto. Ciò consente il monitoraggio delle prestazioni in tempo reale, la ricezione di avvisi e la risoluzione dei problemi da remoto.

• Componenti sostituibili a caldo:
  I moduli raddrizzatore e controller possono essere scambiati mentre il sistema è operativo. È sufficiente rimuovere il modulo difettoso e sostituirlo senza spegnere il sistema, garantendo un funzionamento continuo.

• Condizioni ambientali:
  Il sistema funziona entro un intervallo di temperatura compreso tra -40°C e +75°C (inferiore a 50°C per la massima potenza), quindi assicurarsi che l'ambiente operativo rimanga entro questo intervallo per evitare il surriscaldamento. Mantenere i livelli di umidità tra il 5% e il 95% (senza condensa) per prevenire problemi legati all'umidità.

• Manutenzione:
  Controllare regolarmente il sistema di alimentazione per verificare che i collegamenti siano sicuri, pulire la polvere dalle prese d'aria e monitorare lo stato della batteria. In caso di malfunzionamento, utilizzare il sistema di monitoraggio remoto per informazioni diagnostiche e sostituire i componenti difettosi secondo necessità.
