ET48100P5E22 Sistema di distribuzione dell'alimentazione CC montato su rack per reti di telecomunicazioni con 8 uscite di alimentazione, 2 ingressi batteria e monitoraggio integrato

Descrizione del prodotto del sistema di distribuzione dell'alimentazione CC

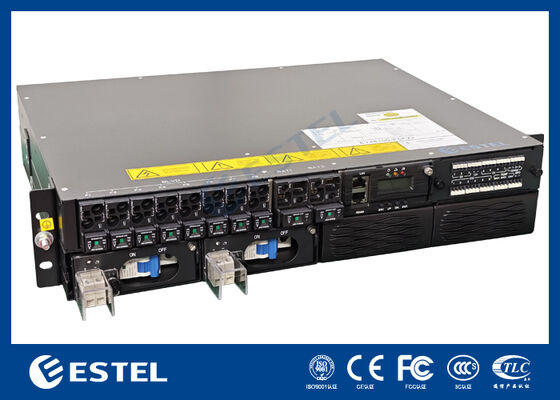

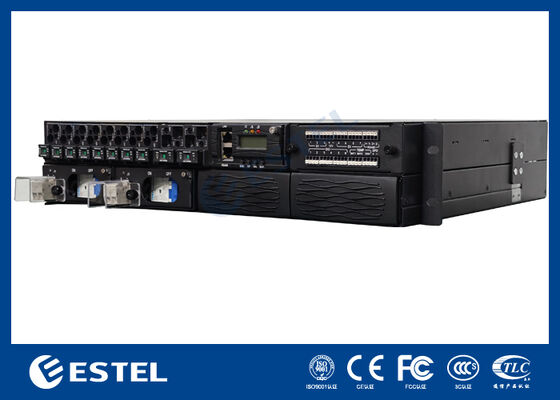

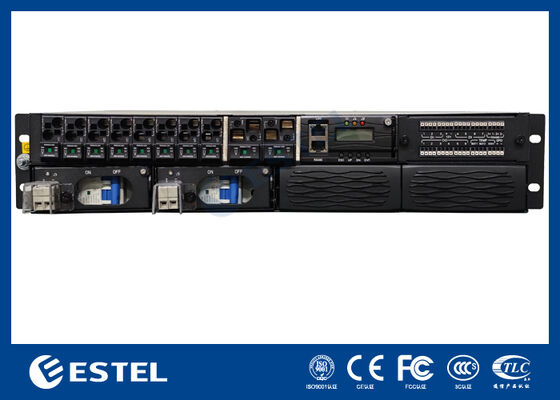

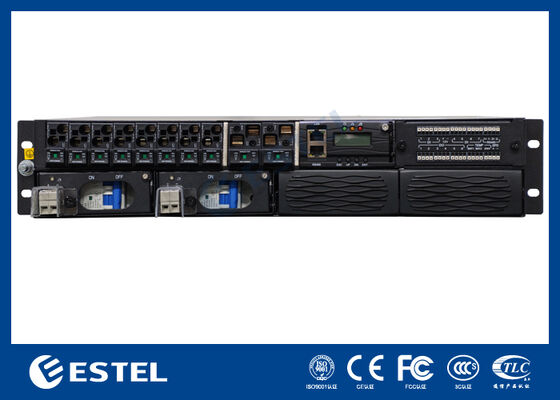

L'ET48100-P5E22 è un sistema di distribuzione dell'alimentazione CC montato su rack progettato per armadi di telecomunicazioni, siti di comunicazione e sale apparecchiature di rete che richiedono distribuzione CC centralizzata, accesso alla batteria e monitoraggio remoto. In base alle immagini del prodotto, il sistema presenta uno chassis orizzontale compatto, un layout di cablaggio ad accesso frontale e un controller integrato, che lo rendono adatto per l'installazione in armadi dove l'efficienza dello spazio e la comodità di servizio sono importanti. Il pannello frontale è chiaramente suddiviso in area di uscita dell'alimentatore, area di ingresso della batteria, area di controllo e comunicazione e area dei terminali di allarme/segnale, consentendo una più semplice installazione, identificazione del circuito e manutenzione.

Caratteristiche principali del sistema di distribuzione dell'energia CC

• Modello identificato sull'etichetta superiore: ET48100-P5E22
• Chassis compatto montato su rack per l'integrazione dell'armadio delle telecomunicazioni
• 8 posizioni dell'alimentatore CC contrassegnate da F1 a F8
• 2 porte di ingresso batteria contrassegnate come BAT1 e BAT2
• 1 posizione BLVD segnalata sulla zona di distribuzione anteriore
• Controller integrato con display LCD, LED di stato e tasti operativi
• Porte di comunicazione integrate tra cui 1 porta LAN e 1 porta RS485
• Morsettiera di segnale separata per collegamenti DI, DO, temperatura, batteria e ambiente
• Design ad accesso frontale per cablaggio, ispezione e manutenzione semplificati

Specifiche tecniche del sistema di distribuzione dell'energia CC

Linee guida operative del sistema di distribuzione dell'energia CC

• Installare l'ET48100-P5E22 in un rack o armadio standard utilizzando le staffe di montaggio laterali.

• Collegare i circuiti di alimentazione attraverso la sezione di distribuzione anteriore etichettata da F1 a F8 secondo il disegno del progetto.

• Collegare le stringhe di batterie attraverso le posizioni BAT1 e BAT2 e verificare la corretta polarità prima della messa in servizio.

• Utilizzare l'interfaccia LAN o RS485 per collegare il sistema a una piattaforma di monitoraggio per la supervisione dello stato e la segnalazione degli allarmi.

• Cablare i segnali esterni attraverso la morsettiera secondo le marcature per DI, DO, TEMP, BAT e ENV.
