ET48300 Telecom Grade Solar Hybrid Rectifier Power Distribution Unit con AI DI DO
Visualizzazione del prodottodi ET48300 Unità di distribuzione di potenza del rettitore ibrido

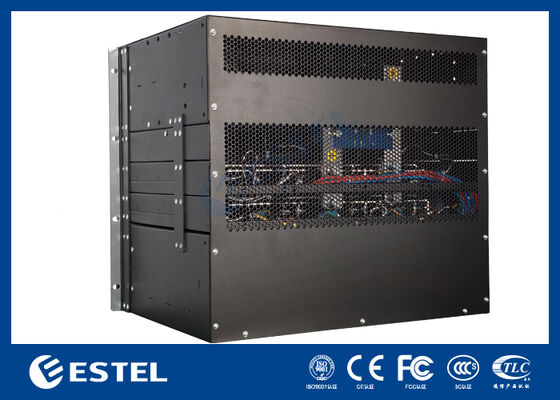

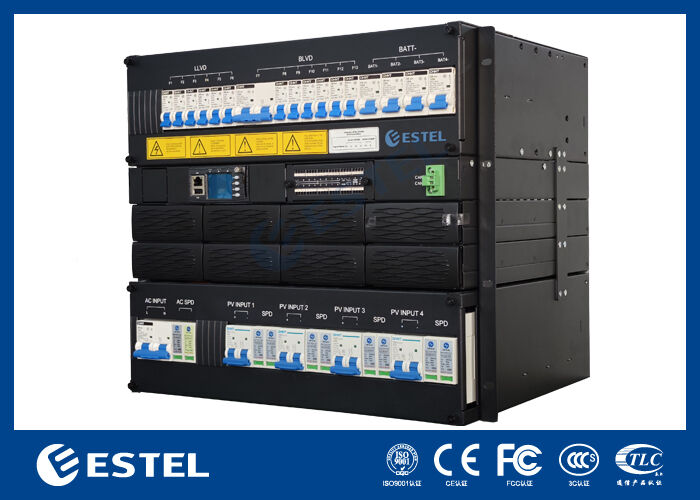

L'unità di distribuzione di potenza del rettitore ibrido ET48300 è un sotto-rack da 19 pollici per sistemi di alimentazione ibrida prodotto da ESTEL,con un'altezza di 9 U, progettazione compatta per applicazioni critiche di trasmissione di fibre e microonde, dispositivi di accesso, interruttori, ecc. La potenza massima del sistema è di 300A, con interruttori per l'input CA, l'input PV, le batterie e i carichi.I cavi sono di accesso anteriore con interruttori e terminali di connessione.
Specificità chiave di Unità di distribuzione di potenza del rettitore ibrido
-
Tipo:Rettificatore ibrido (AC + DC doppio ingresso)
-
Input AC:220VAC monofase
-
Input DC:120VDC a 425VDC (ampia gamma per l'integrazione solare fotovoltaica)
-
Capacità di uscita (massimo):Potenza del raddrizzatore di 12 kW + potenza fotovoltaica di 12 kW ((N+1 ridondanza)
-
Moduli rettificatori:4 x 3 kW
-
Moduli fotovoltaici4 x 3 kW
Monitoraggio e comunicazionedi Unità di distribuzione di potenza del rettitore ibrido
-
Interfaccia del segnale:AI (input analogici), DI (input digitali), DO (output digitali)
-
Protocolli di comunicazione:RS485 e SNMP
-
Gestione:Monitoraggio remoto, notifica dell'allarme e controllo del sistema tramite NMS o BMS
Principali vantaggidi Unità di distribuzione di potenza del rettitore ibrido
-
Fonti di alimentazione doppie:Accetta 220VAC di rete o 120-425VDC di ingresso solare per la massima flessibilità
-
N+1 di ridondanza:Un modulo in più garantisce un funzionamento ininterrotto in caso di guasto del modulo
-
Alta scalabilità:La progettazione del modulo 4+4 supporta fino a 12kw+12kw di potenza totale
-
Ampia gamma di ingressi di corrente continua:120-425VDC consente il collegamento diretto ai pannelli solari senza ulteriori convertitori
-
Gestione a distanza:Protocolli RS485 e SNMP per l'integrazione senza soluzione di continuità nell'infrastruttura di rete esistente
Scenari di applicazionedi Unità di distribuzione di potenza del rettitore ibrido
-
Stazioni base di telecomunicazioni 5G con riserva solare
-
Sistemi di energia solare fuori rete e ibridi
-
Rifugi per le comunicazioni rurali remote
-
Sistemi industriali di ricambio di corrente continua
-
Integrazione dello stoccaggio delle energie rinnovabili
Di baseSpecificità diUnità di distribuzione di potenza del rettitore ibrido
| Dimensione | 482.5mm(W) *350mm(D) *8U(H) |
| Peso | ≤ 30 kg (senza raddrizzatori) |
| Frigorifero | raffreddamento naturale |
| Installazione | Con un'altezza di 19 pollici |
| Servizi di manutenzione | Manutenzione anteriore, supporto per la modifica del livello del modulo |
| Grado IP | IP20 |
Distribuzione dell'energiadiUnità di distribuzione di potenza del rettitore ibrido
|
Distribuzione AC |
Voltaggio di ingresso | a corrente 220VAC monofase |
| Interruttore di ingresso | Interruttore 1*125A 2P | |
| Frequenza di ingresso | 45~65Hz, valore nominale: 50Hz/60Hz | |
| DSP | 20/40KA, 8/20us classe C | |
|
Distribuzione DC
|
Voltaggio di ingresso | 120VDC a 425VDC |

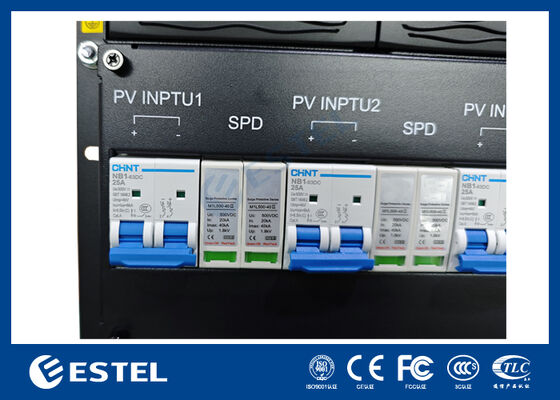

| Interruttore di ingresso | Interruttore 4*25A 2P | |
| DSP | 20/40KA, 8/20us, classe C | |
| Voltaggio di uscita | -43~-58VDC, valore nominale: -53.5VDC | |
|
Capacità di produzione |
12 kW di potenza di raddrizzatore + 12 kW di potenza fotovoltaica; Risparmio N+1 Modulo fotovoltaico: 4*3000w Modulo rettificatore: 4*3000w |
|
| Dispositivo di scambio di batterie | Interruttore 2*125A 1P | |
| Dischi di carico | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
Modulo rettificatorediUnità di distribuzione di potenza del rettitore ibrido
| Voltaggio di ingresso | 85VAC ∼ 300VAC, con potenza nominale 220VAC |
| Efficienza | > 96% |
| Potenza nominale | 3000W ((176~300VAC) |
| Temperatura di funzionamento | -40°C~+75°C ((50°C @ piena potenza) |
| Dimensione | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((altezza 1U) |
| Peso | ≤ 2 kg |
| Modalità di raffreddamento | raffreddamento forzato |
| Fattore di potenza | ≥ 0.99 |
| THD | ≤ 5% |
| Uscita in CC | ¥43 ~ ¥58VDC, nominale ¥53,5VDC, massimo 55A |
PVModulodiUnità di distribuzione di potenza del rettitore ibrido
| Voltaggio di ingresso | 120 a 425VDC.classe 340VDC |
| Efficienza | > 96% |
| Potenza nominale | 3000W (((200 a 425VDC) |
| Temperatura di funzionamento | -40°C~+75°C ((50°C @ piena potenza) |
| Dimensione | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((altezza 1U) |
| Peso | ≤ 2 kg |
| Modalità di raffreddamento | raffreddamento forzato |
| Fattore di potenza | ≥ 0.99 |
| THD | ≤ 5% |
| Uscita in CC | ¥43 ~ ¥58VDC, nominale ¥53,5VDC, massimo 55A |
Controller dell'unità di distribuzione di potenza del raddrizzatore ibrido
| Controller | Modello: MC2900 |
| Input del segnale | 3 AI (temperatura ambiente), 8 DI |
| Uscita dell'allarme | 8 DO |
| Comunicazione | RS485/SNMP |

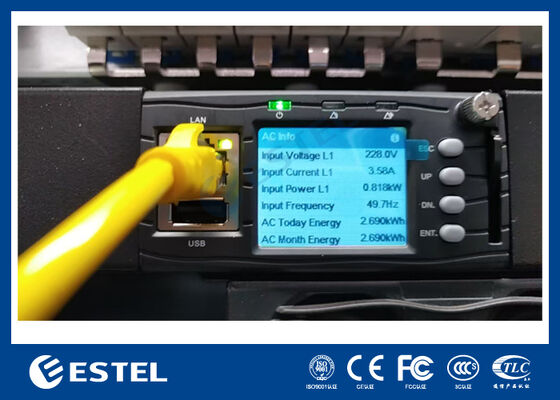

| Modalità di visualizzazione | schermo LCD |
Ambiente dell'unità di distribuzione di potenza del raddrizzatore ibrido
| Funzionamento temperatura |
-40°C ~ +65°C (potenza massima inferiore a 50°C) |
| Temperatura di conservazione | -40°C~+70°C |
| Umidità di esercizio | 5%~95% ((non condensante) |
|
Altezza |
0~3000m ((Se l'altitudine è compresa tra 2000m e 3000m, la temperatura massima di esercizio diminuisce di 1°C con l'aumento di 200m di altitudine.) |
-
