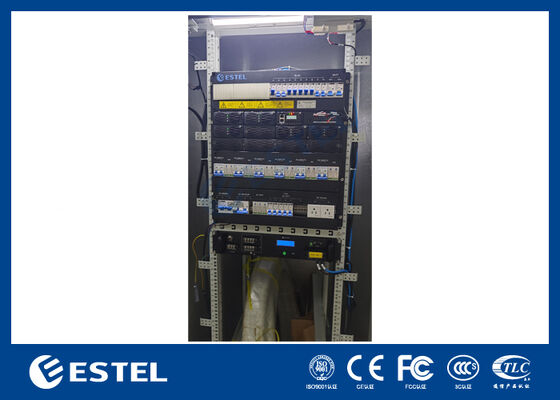

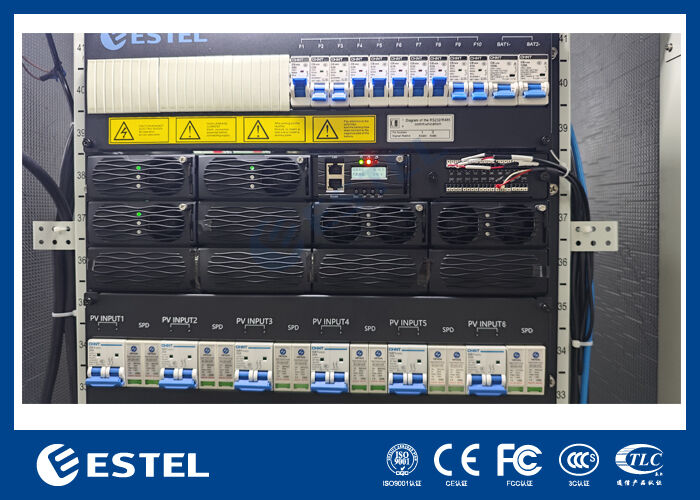

Sistema di rettificatore di potenza ibrido di 12U 16kw ad alta efficienza del 96% Comunicazione RS485
Dettagli del prodotto
Raddrizzatore ibrido da 30kw
,Sistema di alimentazione per telecomunicazioni 12U
,Raddrizzatore con comunicazione RS485
Sistema di rettificatore di potenza ibrido 12U ad alta efficienza del 96% Comunicazione RS485
L'Intelligent Telecom Power Distribution Unit integra la gestione dell'energia CA e CC in un design compatto e affidabile, ideale per le telecomunicazioni, i controlli industriali e le energie rinnovabili.
Distribuzione diSistema di rettificatore di potenza ibrido da 12U a 16kw
L'ingresso AC accetta 220VAC monofase a 45 ∼ 65Hz (classificato 50Hz/60Hz).Le uscite forniscono 110VAC tramite circuiti 2 x 63A 1P e 3 x 32A 1PUn SPD integrato fornisce una protezione di 20/40kA (8/20μs).
Distribuzione DCdiSistema di rettificatore di potenza ibrido da 12U a 16kw
Il lato DC supporta un ampio intervallo di tensione di ingresso da 120VDC a 425VDC, gestito da interruttori 2P da 6 x 25A. La tensione di uscita è regolabile da -43VDC a -58VDC, con un valore nominale di -53.5VDC.Capacità di uscita totale raggiunge i 34 kW con ridondanza N+1, combinando moduli fotovoltaici da 6 x 3 kW (18 kW) e moduli raddrizzatori da 4 x 4 kW (16 kW). Un interruttore di batteria dedicato (2 x 125A 1P) garantisce un'integrazione sicura della batteria.3 x 20A 1PIl lato DC dispone anche di un SPD 20/40kA, 8/20μs.
Caratteristichedi 12U 16kw sistema di rettificatore di potenza ibrido
-
Alta affidabilità:Interruttori a doppia corrente con riserva + ridondanza N+1
-
Ampia compatibilità:Frequenza AC 45~65Hz e gamma di ingresso 120~425VDC
-
Protezione completa:Protezione da sovratensioni 20/40kA su entrambi i lati
-
Flessibilità di uscitaDispositivi per la trasmissione di energia
-
Integrazione perfetta:Supporta fotovoltaico, moduli raddrizzatori e batterie di riserva
Scenari di applicazionedi 12U 16kw sistema di rettificatore di potenza ibrido
-
Stazioni base di telecomunicazioni 5G:Potenza continua affidabile con batterie di riserva
-
Sistemi solari fuori rete:Ampia gamma di ingressi di corrente continua per l'integrazione fotovoltaica
-
di cilindrata inferiore o uguale a 50 cm3Impostazioni di tensione stazionaria di 110 VAC e -53,5 VDC
-
Potenza ausiliaria del data center:L'architettura ridondante garantisce il tempo di attività
-
Stazioni di monitoraggio a distanza:Protezione da sovratensioni per ambienti difficili
-
Rifugi per telecomunicazioni e armadi esterni:Compatto, robusto e collaudato sul campo
Specifica di base del 12U16 kWSistema di rettificatore di potenza ibrido
| Dimensione | 482.5mm(W) *350mm(D) *12U(H) |
| Peso | ≤ 50 kg (senza raddrizzatori) |
| Modalità di raffreddamento | raffreddamento naturale |
| Modalità di installazione | Con un'altezza di 19 pollici |
| Servizi di manutenzione | Manutenzione anteriore, supporto per la modifica del livello del modulo |
| Grado di protezione | IP20 |
Distribuzione di potenza di 12USistema di rettificatore di potenza ibrido da 16 kW
|
|
Voltaggio di ingresso | a corrente 220VAC monofase |
| Interruttore di ingresso | 2*125A 2P ((uno per il backup) | |
| Frequenza di ingresso | 45~65Hz, valore nominale: 50Hz/60Hz | |
| Prodotto | 110VAC, 2*63A 1P, 3*32A 1P | |
| DSP | 20/40KA, 8/20us | |
|
|
Voltaggio di ingresso | 120VDC a 425VDC |
| Interruttore di ingresso | 6*25A 2P | |
| DSP | 20/40KA, 8/20us | |
| Voltaggio di uscita | -43~-58VDC, valore nominale: -53.5VDC | |
|
|
16kw+18kw ((N+1 ridondanza) |
|
| Dispositivo di scambio di batterie | Interruttore 2*125A 1P | |
| Dischi di carico | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
Modulo rettificatoredi 12USistema di rettificatore di potenza ibrido da 16 kW
| Voltaggio di ingresso | 85VAC ∼ 300VAC, con potenza nominale 220VAC |
| Efficienza | > 96% |
| Potenza nominale | 4000W ((176~300VAC) |
| Temperatura di funzionamento | -40°C~+75°C ((50°C @ piena potenza) |
| Dimensione | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((altezza 1U) |
| Peso | ≤ 2 kg |
| Modalità di raffreddamento | raffreddamento forzato |
| Fattore di potenza | ≥ 0.99 |
| THD | ≤ 5% |
| Uscita in CC | ¥43 ~ ¥58VDC, nominale ¥53,5VDC, massimo 55A |
Modulo fotovoltaicodi 12USistema di rettificatore di potenza ibrido da 16 kW
| Voltaggio di ingresso | 120 a 425VDC.classe 340VDC |
| Efficienza | > 96% |
| Potenza nominale | 3000W (((200 a 425VDC) |
| Temperatura di funzionamento | -40°C~+75°C ((50°C @ piena potenza) |
| Dimensione | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((altezza 1U) |
| Peso | ≤ 2 kg |
| Modalità di raffreddamento | raffreddamento forzato |
| Fattore di potenza | ≥ 0.99 |
| THD | ≤ 5% |
| Uscita in CC | ¥43 ~ ¥58VDC, nominale ¥53,5VDC, massimo 55A |
Controllerdi 12USistema di rettificatore di potenza ibrido da 16 kW
| Controller | Modello: MC2900 |
| Input del segnale | 2 AI, 6 DI |
| Uscita dell'allarme | 6 DO |
| Comunicazione |
RS485: supportato |
| Modalità di visualizzazione | schermo LCD |
Ambientedi 12USistema di rettificatore di potenza ibrido da 16 kW
| Funzionamento temperatura |
-40°C ~ +65°C (potenza massima inferiore a 50°C) |
| Temperatura di conservazione | -40°C~+70°C |
| Umidità di esercizio | 5%~95% ((non condensante) |
|
|
0~3000m ((Se l'altitudine è compresa tra 2000m e 3000m, la temperatura massima di esercizio diminuisce di 1°C con l'aumento di 200m di altitudine.) |
-
