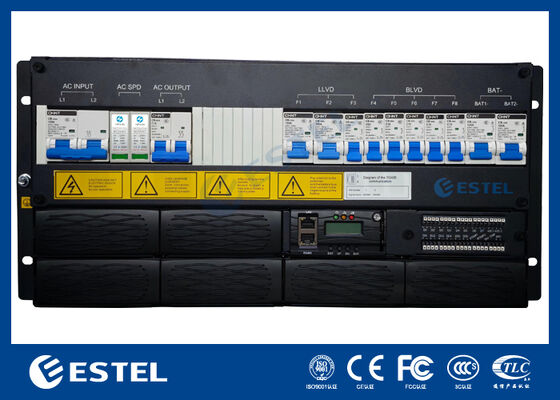

Sistema di rettificatore modulare telecom di 18 kW aggiornabile con distribuzione di corrente alternata e continua
Proprietà di base
Luogo d'origine:
Shenzhen, Cina (continente)
Marchio:
ESTEL
Certificazione:
ISO9001, CE, 3C, FCC
Proprietà Commerciali
Quantità minima di ordine:
1
Prezzo:
987-2327 usd
Termini di pagamento:
L/C, D/A, D/P, T/T, Western Union
Capacità di fornitura:
2.500 insiemi al mese
Riepilogo Prodotto
Raddrizzatore modulare per telecomunicazioni aggiornabile con ridondanza N+1 per telecomunicazioni Panoramica del prodottoDi 18 kW Modulare RaddrizzatoreSistema Il sistema raddrizzatore aggiornabile da 18 kW è sviluppato per l'affidabilità di livello carrier e l'erogazione di potenza ad alta densità ...
Dettagli del prodotto
Evidenziare:
Sistema di raddrizzatori modulari per telecomunicazioni
,Raddrizzatore di distribuzione alimentazione AC DC
,Sistema di alimentazione per telecomunicazioni aggiornabile
Rectifier Size:
482,5 mm(L)*350 mm(P)*222,5 mm(A)
Input:
Fase singola 220VAC
Installation Mode:
Installato su rack da 19 pollici
Output Capacity:
Massimo: 18 kW (6*3 kW, ridondanza N+1)
N+1 Redundancy:
Supportato
Upgradable:
Supportato
LLVD:
2*100A/1P+1*20A/1P
BLVD:
1*63A/1P+1*32A/1P+3*16A/1P
Descrizione del prodotto
Raddrizzatore modulare per telecomunicazioni aggiornabile con ridondanza N+1 per telecomunicazioni
Panoramica del prodottoDi 18 kW Modulare RaddrizzatoreSistema
Il sistema raddrizzatore aggiornabile da 18 kW è sviluppato per l'affidabilità di livello carrier e l'erogazione di potenza ad alta densità e per fornire una distribuzione stabile di alimentazione CA e CC per uffici centrali di telecomunicazioni, data center di medie e grandi dimensioni e una serie di ambienti difficili. Il sistema accetta un ingresso monofase CA da 220 V e fornisce un'uscita CC strettamente regolata regolabile tra –43 V e –58 V, generalmente impostata su –53,5 V.
La distribuzione CC integrata include sia la disconnessione del carico a bassa tensione (LLVD) che la disconnessione a bassa tensione della batteria (BLVD), consentendo la riduzione prioritaria del carico per salvaguardare le riserve critiche della batteria durante le interruzioni di corrente. Un controller di sistema avanzato fornisce un monitoraggio completo e una logica programmabile tramite ingressi analogici (AI), ingressi digitali (DI) e uscite digitali (DO). La gestione remota è supportata tramite interfacce RS485 e SNMP, offrendo agli operatori piena visibilità su allarmi, parametri di prestazione e stato del raddrizzatore. Un display LCD sul pannello frontale consente inoltre una comoda configurazione e diagnostica in loco.
Sezione Distribuzione AC
-
Ingresso:Monofase 220VAC
-
Interruttore di ingresso:1x125A 2P
-
Frequenza di ingresso:45~65Hz (nominale 50Hz/60Hz)
-
Produzione:220 V CA, 16 A
-
SPD:20/40kA, 8/20μs
Sezione Distribuzione DCVoltaggio in uscita:-43~-58 V CC (nominale -53,5 V CC)
-
Capacità di uscita:Massimo 18 kW (6 moduli da 3 kW, ridondanza N+1)
-
Interruttore della batteria:2x125A 1P
-
Interruttori di carico:
-
LLVD: 2 x 100 A/1 P + 1 x 20 A/1 P
-
BLVD: 1x63A/1P + 1x32A/1P + 3x16A/1P
Di baseSpecifica Di18 kW Modulare RaddrizzatoreSistema
| Dimensione | 482,5 mm(L)*350 mm(P)*222,5 mm(A) |
| Peso | ≤21kg (senza raddrizzatori) |
| Modalità di raffreddamento | Raffreddamento naturale |

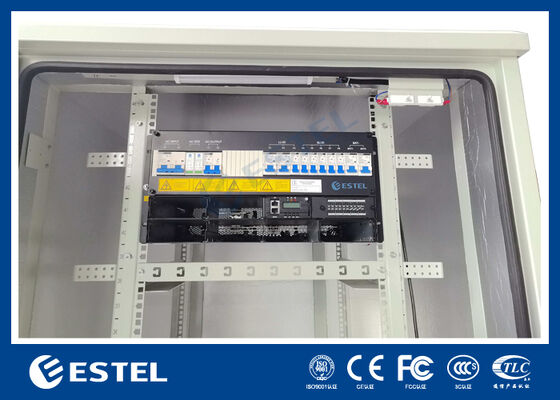

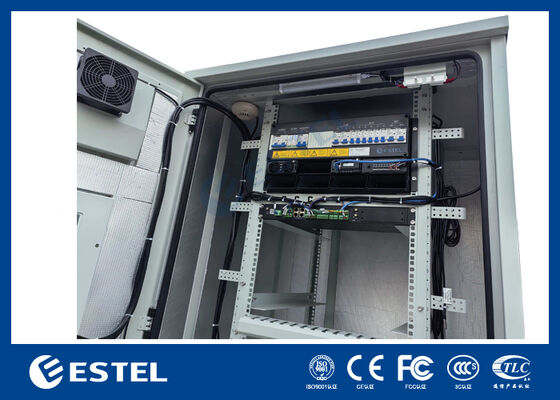

| Modalità di installazione | Installato su rack da 19 pollici |
| Manutenzione | Manutenzione frontale, cambio grado del modulo supportato |
| Grado di protezione | IP20 |
Distribuzione dell'energiaDi5UModulare RaddrizzatoreSistema
|
Distribuzione AC |
Ingresso | monofase 220VAC |
| Interruttore di ingresso | 1*125A 2P | |
| Frequenza di ingresso | 45~65Hz, valore nominale: 50Hz/60Hz | |
| Produzione | 220 V CA 16 A | |
| SPD | 20/40KA, 8/20us | |
|
Distribuzione CC |
Tensione di uscita | -43~-58 V CC, valore nominale: -53,5 V CC |
| Capacità di uscita |
Massimo: 18 kW (6*3kw, ridondanza N+1) |
|
| Interruttore della batteria | Interruttore automatico 2 * 125 A 1P | |
| Interruttore di carico |
LLVD: 2*100A/1P+1*20A/1P BLVD: 1*63A/1P+1*32A/1P+3*16A/1P |
Modulo raddrizzatoreDi18 kW Modulare RaddrizzatoreSistema
| Tensione in ingresso | 85 V CA ~ 300 V CA, nominale 220 V CA |
| Efficienza | >96% |
| Potenza nominale | 3000 W (176 ~ 300 V CA) |
| Temperatura di lavoro | -40℃~+75℃ (uscita completa sotto 50℃) |
| Dimensione | 106,5 mm(L)×286 mm(P)×44,5 mm(A) |
| Peso | ≤2 kg |
| Modalità di raffreddamento | Raffreddamento forzato |
| Fattore di potenza | ≥0,99 |
| THD | ≤5% |
| Uscita CC | –43 ~ –58 V CC, nominale –53,5 V CC, 55 A massimo |
Controllore di18 kW Modulare RaddrizzatoreSistema
| Ingresso del segnale | 3 AI(2 btemp, 1 temp-ambiente), 7 DI |
| Uscita allarme | 6 FARE |
| Interfaccia di comunicazione | RS485/SNMP |
| Modalità di visualizzazione | Schermo LCD |
Ambiente di18 kW Modulare RaddrizzatoreSistema
| Operativo temperatura |
-40℃ ~ +65℃ (potenza massima sotto 50℃) |
| Temperatura di conservazione | -40℃~+70℃ |
| Umidità operativa | 5%~95%(senza condensa) |
|
Altitudine |
0~3000 m (Se l'altitudine è compresa tra 2000 e 3000 m, la temperatura operativa massima diminuisce di 1 ℃ quando l'altitudine aumenta di 200 m.) |
