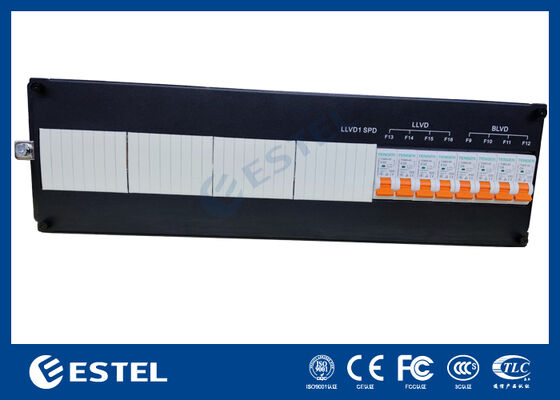

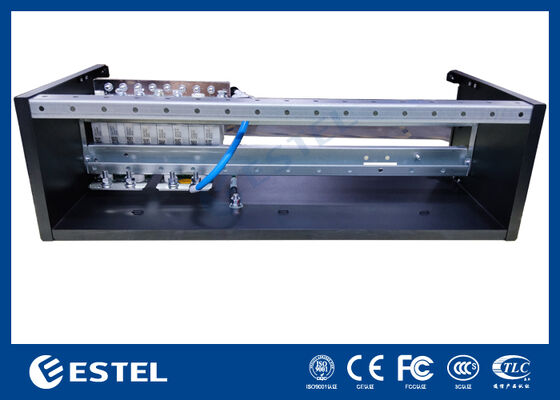

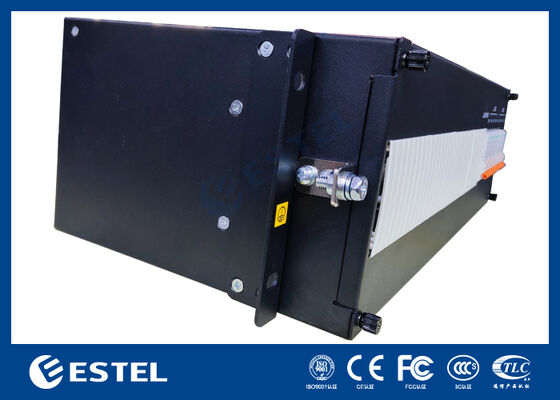

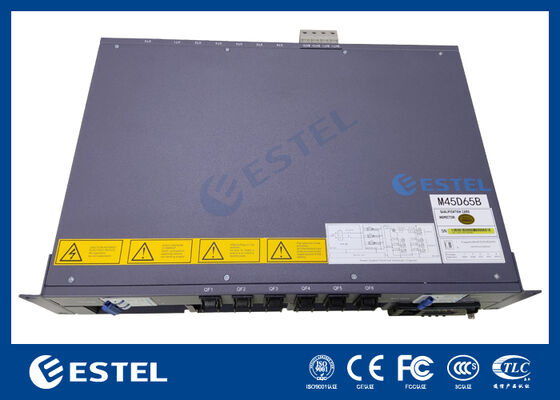

Sistema di alimentazione DC 10U per applicazioni di telecomunicazioni centrali e industriali con raddrizzatore modulare
Dettagli del prodotto
Sistema di alimentazione DC per telecomunicazioni 10U
,Sistema di alimentazione modulare a raddrizzatore
,alimentazione elettrica in corrente continua industriale
Sistema di alimentazione CC 10U per applicazioni di alimentazione centrali e industriali di telecomunicazioni con raddrizzatore modulare
Panoramica del prodotto Sistema di alimentazione CC 10U
Un nuovo sistema di alimentazione CC da -48 V ad alta capacità sviluppato per applicazioni di alimentazione di telecomunicazioni di medie e grandi dimensioni che richiedono una corrente di uscita più elevata, una maggiore capacità di distribuzione e una maggiore ridondanza. Progettato per uffici centrali, siti di aggregazione regionali, hub wireless di grandi dimensioni, data center edge, reti di controllo industriale e sale comunicazioni di servizi pubblici, questo sistema fornisce un'alimentazione CC stabile per apparecchiature di rete critiche in condizioni operative impegnative.
Costruito su una robusta piattaforma con montaggio su rack 10U, il sistema integra moduli raddrizzatori ad alta efficienza, monitoraggio intelligente, gestione delle batterie, distribuzione CA/CC e protezione dai guasti in un'unica architettura di alimentazione centralizzata. È destinato ai clienti che necessitano non solo di conversione di potenza, ma di una piattaforma energetica completa per le telecomunicazioni che supporti la crescita a lungo termine, una manutenzione più semplice e una supervisione centralizzata.
Cosa rende questo modello diverso
Maggiore capacità per carichi di rete più grandi
Questo sistema è progettato per installazioni in cui i piccoli scaffali DC convenzionali non sono più sufficienti. Con una potenza in uscita fino a 24 kW, può supportare un numero maggiore di dispositivi di telecomunicazione, trasmissione, instradamento, commutazione e comunicazione industriale da un'unica piattaforma centralizzata.
Ridondanza per siti mission-critical
La sezione raddrizzatore può essere configurata con ridondanza N+1, il che significa che il sistema può continuare a funzionare anche in caso di guasto di un modulo di potenza. Questa funzionalità è particolarmente importante per la dorsale delle telecomunicazioni, le reti di trasporto e gli ambienti di controllo critici in cui i tempi di inattività sono costosi.
Distribuzione e protezione in un'unica piattaforma
Invece di fare affidamento su più scatole di distribuzione esterne, il sistema può integrare l'accesso alla batteria, la protezione del ramo CC, la gestione dell'ingresso CA e la segnalazione degli allarmi in un'unica unità rack, contribuendo a semplificare l'intera architettura di alimentazione del sito.
Visibilità intelligente per i team O&M
Il controller supervisiona continuamente la tensione, la corrente, le condizioni della batteria, la temperatura, il funzionamento della ventola, lo stato del modulo e gli allarmi attivi. In combinazione con le interfacce di comunicazione remota, il sistema aiuta gli operatori a migliorare la velocità di risoluzione dei problemi e a ridurre il carico di lavoro di manutenzione.
Specifiche tecniche dettagliate Sistema di alimentazione CC 10U
Caratteristiche dell'ingresso CA
|
Parametro |
Specifica |
|
Intervallo di tensione in ingresso |
120–300 VCA |
|
Tensione nominale |
220 VCA |
|
Gamma di frequenza |
45–65 Hz |
|
Capacità di ingresso |
≤160 A |
|
Fattore di potenza |
≥0,99 |
|
THD |
≤5% |
|
Protezione laterale CA |
Allarme di sovratensione, sottotensione, sovratensione, anomalia fase/ingresso |
Caratteristiche dell'uscita CC
|
Parametro |
Specifica |
|
Tensione nominale |
-48 V CC |
|
Gamma di tensione regolabile |
Da -42 V a -58 V CC |
|
Potenza di uscita massima |
24 chilowatt |
|
Corrente di uscita massima |
500 A |
|
Valutazione del modulo raddrizzatore |
3 kW per modulo |
|
Capacità del raddrizzatore |
Fino a 8 moduli |
|
Modalità di ridondanza |
N+1 supportato |
|
Precisione della regolazione della tensione |
≤±0,5% |
|
Risposta dinamica |
Risposta rapida al carico per modifiche alle apparecchiature di telecomunicazione |
|
Efficienza |
≥96% |
Gestione della batteria
|
Parametro |
Specifica |
|
Funzioni di ricarica della batteria |
Galleggiante, boost, equalizzazione |
|
Supporto per stringhe di batterie |
2-4 corde opzionali |
|
Protezione della batteria |
LVD, protezione da sovracorrente e inversione di polarità |
|
Monitoraggio della batteria |
Rilevamento opzionale di corrente/temperatura |
|
Compensazione della batteria |
Compensazione della temperatura supportata |
Distribuzione CC
|
Parametro |
Specifica |
|
Carica rami |
Configurazione personalizzabile del ramo MCB/fusibile |
|
Rami della batteria |
Personalizzabile |
|
Protezione del ramo |
Isolamento e protezione indipendenti dei rami |
|
Contatti di allarme |
Disponibile uscita con contatto pulito |
|
Disposizione della distribuzione |
Distribuzione CC integrata ad accesso frontale |
Monitoraggio e comunicazione
|
Parametro |
Specifica |
|
Controllore |
Controller di alimentazione digitale avanzato per telecomunicazioni |
|
Display |
Display LCD con interfaccia di stato |
|
Porte di comunicazione |
Ethernet/RS485/CAN |
|
Opzioni del protocollo |
Interfaccia SNMP/Modbus/Web |
|
Monitoraggio degli elementi |
Ingresso AC, uscita DC, stato batteria, stato modulo, allarmi, temperatura, stato ventola |
|
Registrazione eventi |
Supportato |
|
Notifica allarme remoto |
Supportato |
Specifiche ambientali
|
Parametro |
Specifica |
|
Temperatura operativa |
Da -25°C a +65°C |
|
Temperatura di conservazione |
Da -40°C a +75°C |
|
Umidità relativa |
5%–95% (senza condensa) |
|
Altitudine |
Fino a 3.000 m (potrebbe essere applicato un declassamento) |
|
Livello di rumore |
≤65dB |
-
