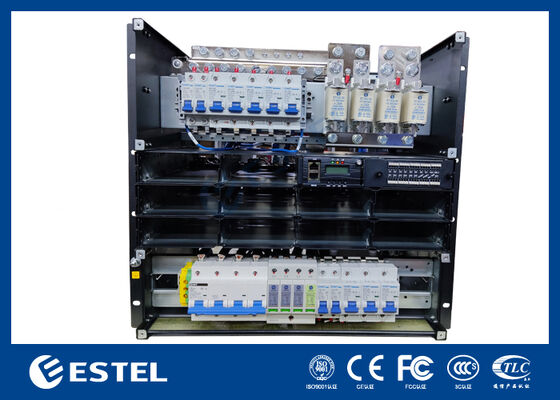

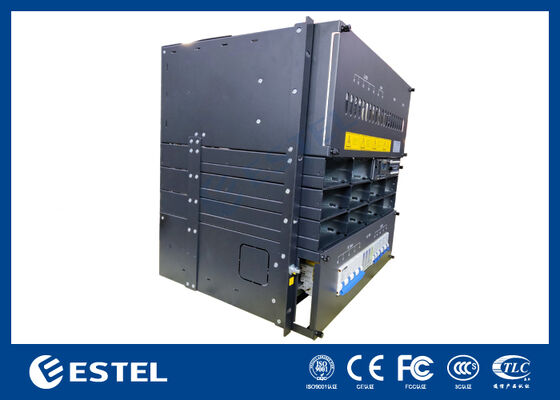

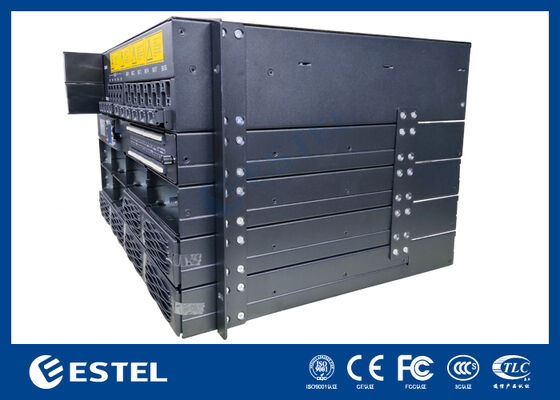

Sistema di alimentazione DC ad altissima capacità 8U per hub di comunicazione industriale
Dettagli del prodotto
Sistema di alimentazione DC industriale 8U
,raddrizzatore per telecomunicazioni ad alta capacità
,alimentazione DC per hub di comunicazione
Sistema di alimentazione a corrente continua ad altissima capacità 8U per hub di comunicazione industriale
Visualizzazione
Il nostro sistema di alimentazione a corrente continua ad altissima capacità 8U è stato sviluppato per grandi nodi di telecomunicazione, sale di comunicazione critiche, reti industriali ad alto carico e infrastrutture centralizzate.Fornisce una uscita stabile di -48V DC per applicazioni impegnative che richiedono una maggiore disponibilità di potenza, ridondanza modulare e supervisione remota avanzata.
Progettato attorno a una robusta piattaforma di montaggio a rack, il sistema combina più moduli dirittori ad alta efficienza, controllo intelligente, distribuzione flessibile,e caratteristiche di protezione complete in un'architettura user-friendlyÈ particolarmente adatto agli operatori e agli integratori di sistemi che implementano sistemi di comunicazione di grande capacità in ambienti di base o regionali.
Caratteristiche chiave
Piattaforma a scaffale 8U ad altissima capacità per grandi carichi di telecomunicazioni e industriali
Fino a 18 kW di potenza per ambienti di comunicazione impegnativi
Architettura del raddrizzatore modulare con supporto per la ridondanza
Progettazione del servizio di accesso frontale per un'installazione, un monitoraggio e una manutenzione più facili
Alta efficienza di conversione per una minore produzione di calore e costi operativi
Funzioni di allarme e protezione complete per la sicurezza del sistema
Controller avanzato con interfacce di comunicazione a distanza
Ricarica intelligente delle batterie e coordinamento dell'alimentazione di riserva
Ventilazione ottimizzata e progettazione termica per un funzionamento stabile a pieno carico
Scenari di applicazione
Centrali di commutazione delle telecomunicazioni
Sito di trasmissione della metropolitana e centro di comunicazione
Grandi centri OLT/aggregazione
Centri dati edge e sale di attrezzature di rete
Piattaforme di comando e sorveglianza delle città intelligenti
Reti di comunicazione delle imprese di energia elettrica e delle sottostazioni
Centrali di controllo del petrolio e del gas, dei trasporti e della comunicazione industriale
Specifiche tecniche
Parametri del sistema
|
Parametro |
Specificità |
|
Dimensioni |
482 mm (W) × 380 mm (D) × 8U (H) |
|
Peso netto |
≤ 45 kg |
|
Metodo di installazione |
Montaggio a scaffale da 19 pollici |
|
Metodo di raffreddamento |
raffreddamento forzato con controllo intelligente della velocità |
|
Livello di rumore |
≤ 65 dB |
|
Livello di protezione |
IP20 |
Caratteristiche dell'input AC
|
Parametro |
Specificità |
|
Intervallo di tensione di ingresso |
120 ∼ 300 VAC |
|
Tensione nominale |
220 VAC |
|
Intervallo di frequenza |
45 ∼ 65 Hz |
|
Capacità di input |
160 A |
|
Fattore di potenza |
≥ 0.99 |
|
THD |
≤ 5% |
Caratteristiche di uscita DC
|
Parametro |
Specificità |
|
Intervallo di tensione di uscita |
-42V a -58V di corrente continua |
|
Voltaggio nominale |
- 48 V di corrente continua |
|
Potenza massima di uscita |
18 kW |
|
Corrente di uscita massima |
375 A |
|
Configurazione del rettificatore |
3 kW × fino a 6 moduli |
|
Accuratezza della regolazione della tensione |
≤ ± 0,5% |
|
Regolamento del carico |
≤ ± 0,5% |
|
Efficienza |
≥96% |
Controller e monitoraggio
|
Parametro |
Specificità |
|
Visualizzazione |
Indicatori LCD/LED |
|
Interfacce di comunicazione |
Ethernet / RS485 / CAN |
|
Sostegno al protocollo |
SNMP / Modbus / Monitoraggio Web (facoltativo) |
|
Funzioni di monitoraggio |
Tensione, corrente, temperatura, stato della batteria, condivisione del carico, registrazione dell'allarme |
|
Tipi di allarme |
Sovrastanza, sottostanza, perdita di corrente alternata, sovratemperatura, guasto del ventilatore, guasto del raddrizzatore, anomalie della batteria |
|
Temperatura di funzionamento |
-25°C a +65°C |
|
Temperatura di conservazione |
-40°C a +75°C |
|
Umidità |
5%-95% (non condensante) |

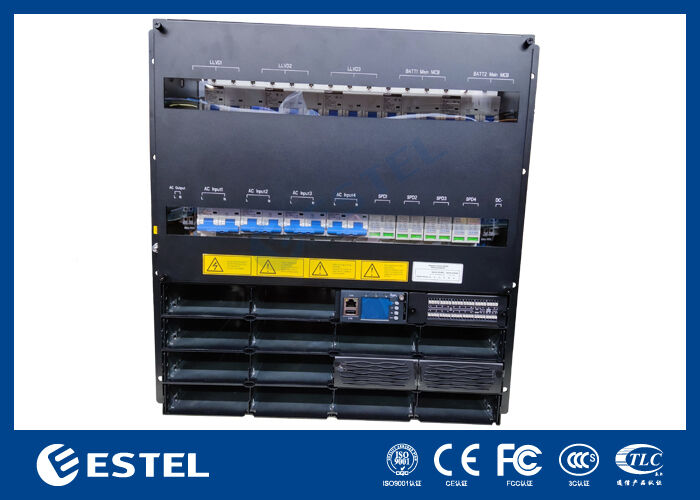

Architettura del sistema
Scaffale per raddrizzatori multi-modulo
Controller di monitoraggio intelligente
Unità di distribuzione degli ingressi CA
Unità di distribuzione di uscita in CC
Sezione di connessione e protezione della batteria
Sottosistema di raffreddamento e ventilazione
Il suo layout del telaio integrato supporta cablaggi centralizzati, sostituzione modulare ed espansione scalabile del sistema.
Linee guida per l'installazione e il funzionamento
Installazione
Montaggio in un rack telecom standard da 19 pollici o in un armadietto di comunicazione integrato
Assicurare la corretta messa a terra, il percorso del flusso d'aria e il collegamento dei cavi
Mantenere una distanza adeguata intorno alle aree di ventilazione
Connessioni via cavo
Collegare la sorgente CA, i fili della batteria e gli alimentatori di carico in base alle etichette del cablaggio
Verificare la polarità e la configurazione del dispositivo di protezione prima dell'attivazione
Servizi di manutenzione
Controllare regolarmente i registri di allarme e lo stato del modulo
Passaggi d'aria puliti e aree ventilate per prevenire il degrado termico
Sostituire i moduli difettosi utilizzando la procedura del servizio di accesso frontal
Verificare periodicamente i parametri di ricarica della batteria e le impostazioni di uscita
Configurazioni opzionali
Modulo di comunicazione SNMP avanzato
Monitoraggio delle batterie e rilevamento della temperatura
Uscita a contatto secco per l'integrazione dell'allarme
Modulo di protezione da sovratensioni
Software di monitoraggio remoto
Configurazione del ramo di distribuzione CC personalizzato
Interfaccia di energia ibrida per sistemi di energia solare o di riserva
-
