5U Industrial Intelligent Telecom Rectifier Solution AC a DC48V con gestione remota
Dettagli del prodotto
Rettificatori per telecomunicazioni industriali 5U
,Potenza di telecomunicazione da CA a DC48V
,Raddrizzatore per telecomunicazioni con gestione remota
5U Industrial Intelligent Telecom Rectifier Solution AC a DC48V con gestione remota

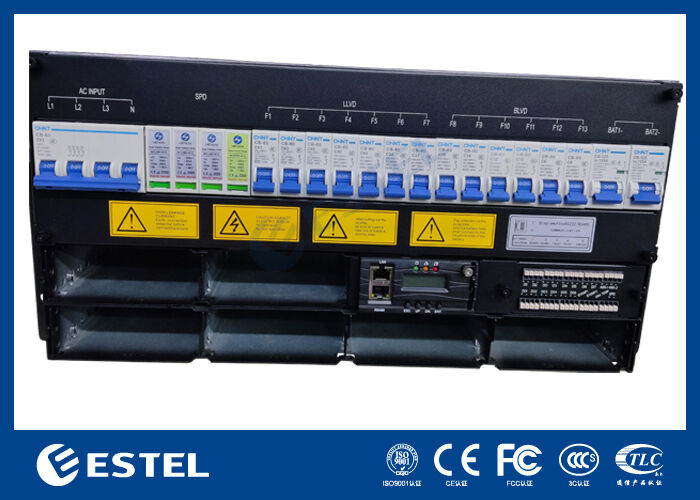

Visualizzazione del prodotto del rettificatore intelligente per telecomunicazioni 5U da 18 kW
Il sistema di raddrizzatore DC48V da 18 kW fornisce una potenza in continuo e robusta, su misura per le telecomunicazioni, i data center e le operazioni industriali in cui la disponibilità del sistema non è negoziabile.di potenza inferiore o uguale a 1000 W, fornisce un'uscita in CC stabile e regolabile che va da ₹43 VDC a ₹58 VDC, impostata nominalmente a ₹53,5 VDC.La sua avanzata tecnologia di conversione di potenza raggiunge un'efficienza superiore al 96% in tutta la gamma di carico, che lo rende ottimale per impianti a basso consumo energetico e con spazio limitato.
Sezione di ingresso CAdi 5U 18kW Intelligent Telecom Rectifier
-
Voltaggio:380VAC trifase
-
MCB:1 x 63A interruttore 3P+N
-
Frequenza:da 45 Hz a 65 Hz (classificato 50 Hz/60 Hz)
-
SPD:Classe C, 20kA/40kA, 8/20μs
Sezione di distribuzione CCdi 5U 18kW Intelligent Telecom Rectifier
-
Voltaggio di uscita:-43 a -58VDC (classificato -53,5VDC)
-
Capacità massima18 kW (6 moduli x 3 kW, ridondanza N+1)
-
Disattivatore della batteria:2 x 125A/1P
-
LLVD:3 x 63A/1P + 2 x 40A/1P + 2 x 32A/1P
-
BLVD:2 x 16A/1P + 2 x 10A/1P + 2 x 6A/1P
Scenari di applicazionedi 5U 18kW Intelligent Telecom Rectifier
-
Grandi stazioni base macro 5G
-
Servizi centrali e borse di telecomunicazioni
-
Impianti industriali
-
Sistemi di alimentazione di riserva per data center
-
Casette di comunicazione delle sottostazioni
-
Servizi di telecomunicazione e informatica ospedalieri
-
Infrastrutture di comunicazione aeroportuale
-
Sistemi elettrici di segnalazione ferroviaria
Specificitàdi 5U 18kW Intelligent Telecom Rectifier
| Tipo | Sistema rettificatore DC48V da 18 kW | |||
| Generale | Dimensione | 482mm*350mm*5U ((Larghezza*Profondità*Altezza) | ||
| Peso | ≤ 21 kg (esclusi i rettificatori) | |||
| Metodo di raffreddamento | raffreddamento naturale | |||
| Installazione | di larghezza superiore a 20 mm | |||
| Modalità di cablaggio | Entrare e uscire dall'alto | |||
| Modalità di manutenzione | Dal lato anteriore, modifica del grado del modulo di supporto | |||
| Grado di protezione | IP20 | |||
| Input AC |
Voltaggio |
380VAC trifase | ||
| MCB | 1 x 63A interruttore 3P+N | |||
| Frequenza | da 45 Hz a 65 Hz, valore nominale: 50 Hz/60 Hz | |||
| DSP | Grado C, 20KA/40KA, 8/20μs | |||
| DC Distribuzione |
Voltaggio di uscita | -43~-58VDC, valore nominale: -53.5VDC | ||
|
Capacità di produzione (Maximun)
|
18kw ((6 x 3kw, supporta la ridondanza N+1) | |||
|
Dispositivo di scambio di batterie
|
2 x 125A 1P | |||
| LLVD | 3*63A/1P+2*40A/1P+2*32A/1P | |||
| BLVD |
2*16A/1P+2*10A/1P+2*6A/1P |
|||
| Modulo rettificatore | Voltaggio di ingresso | da 85VAC a 300VAC, nominale 220VAC | ||
| Efficienza | > 96% | |||
| Potenza nominale | 3000W ((176 a 300VAC) | |||
| Temperatura di funzionamento | -40°C~+75°C ((piena prestazione al di sotto di 50°C) | |||
| Dimensione | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1U di altezza) | |||
| Peso | ≤ 2 kg | |||
| Modalità di raffreddamento | raffreddamento forzato | |||
| Fattore di potenza | ≥ 0.99 | |||
| THD | ≤ 5% | |||
| Uscita in CC | ¥43 ~ ¥58VDC, nominale ¥53,5VDC, massimo 55A | |||
| Controller | Modello | MC2900 | ||
| Porta di ingresso del segnale | 3 AI ((2 temperatura della batteria, 1 ambiente), 7 DI | |||
| Porta di uscita dell'allarme | 6 contatto a secco | |||
| Porta di comunicazione | 1*RS485, 1*LAN | |||
| Display della situazione | LCD | |||
| Ambiente | Funzionamento temperatura |
-40°C ~ +65°C (potenza massima inferiore a 50°C) | ||
| Temperatura di conservazione | -40°C~+70°C | |||
| Umidità di esercizio | 5%~95% ((non condensante) | |||
| Altezza | 0~3000m(Se l'altitudine è compresa tra 2000m e 3000m, il massimo di funzionamento La temperatura diminuisce di 1°C con l'aumento dell'altitudine di 200 m.) |
|||

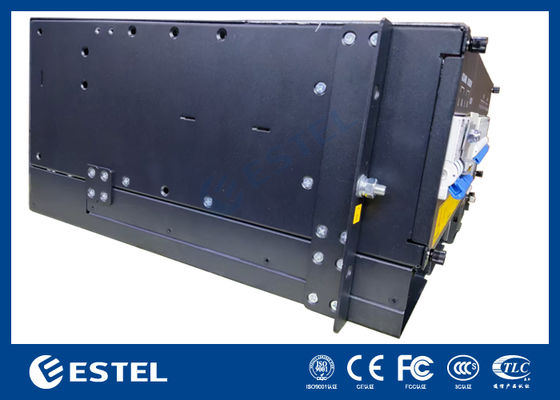

Dettagliof Rettificatore di telecomunicazioni intelligente 5U 18kW
-
