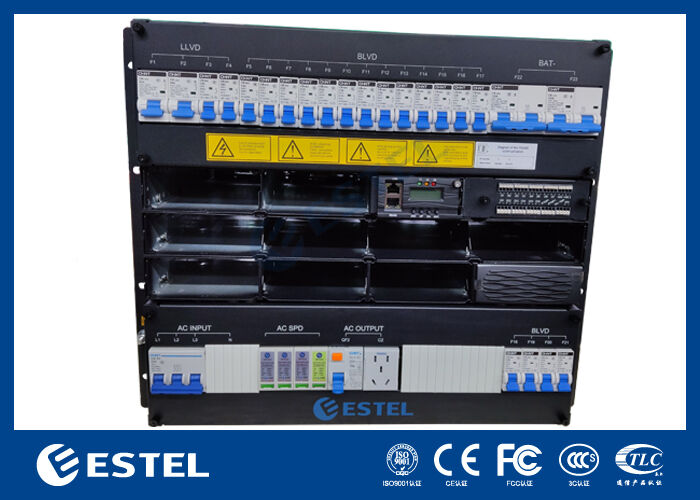

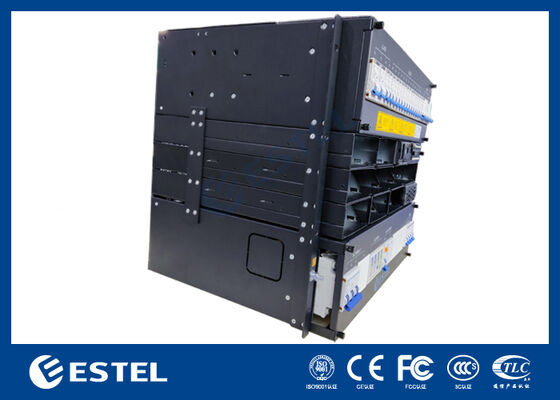

30kw 9U Sistema di distribuzione dell'alimentazione del raddrizzatore intelligente per telecomunicazioni montato su rack con LLVD BLVD
Dettagli del prodotto
Raddrizzatore per telecomunicazioni da 30kw montato su rack
,Sistema di distribuzione dell'alimentazione intelligente per telecomunicazioni
,Sistema di alimentazione per telecomunicazioni LLVD BLVD
Sistema di distribuzione dell'energia per retificatori di telecomunicazioni intellettuale montato su rack da 30 kW 9U con LLVD BLVD
Sistema di rettificatore per telecomunicazioni montato su rack da 30kw 9U 19'
Il sistema di raddrizzatore DC48V da 30 kW è una soluzione di potenza ad alta capacità progettata per garantire l'alimentazione continua ininterrotta per le telecomunicazioni, i data center e i processi industriali critici.di potenza inferiore o uguale a 1000 W, produce una potenza di uscita in CC regolabile con precisione da ¥43 VDC a ¥58 VDC, con un valore nominale di ¥53,5 VDC. Con un'efficienza di conversione leader nel settore superiore al 96% anche a pieno carico,E' eccezionalmente adatto per le applicazioni ottimizzate per l'utilizzo di energia., di alta densità.
Il pannello di distribuzione integrato comprende sia le funzioni LLVD (Limited Load Voltage Disconnect) che BLVD (Battery Low Voltage Disconnect) per una gestione intelligente e flessibile del carico.Il sistema è gestito da un sofisticato controllore di bordo che offre ampie opzioni di monitoraggio e configurazioneÈ dotato di 3 ingressi per sensori di temperatura ambiente, 7 ingressi digitali per il monitoraggio dello stato esterno e 6 uscite programmabili a contatto secco per una gestione completa dell'allarme.La sorveglianza remota è supportata tramite interfacce RS485 e SNMP, mentre uno schermo LCD intuitivo sul pannello anteriore consente una comoda configurazione locale e controlli dello stato in tempo reale.
Specificità dell'input ACdi 30kw 9U 19' Rack Mounted Telecom Rectifier System
-
Voltaggio:di potenza superiore a 50 W
-
MCB:1 x 63A 3P+N
-
Uscita AC:25A 1P per presa di presa
-
Frequenza:da 45 Hz a 65 Hz (classificato 50 Hz/60 Hz)
-
SPD:20kA/40kA, 8/20μs
Specificità della distribuzione CCdi 30kw 9U 19' Rack Mounted Telecom Rectifier System
-
Voltaggio di uscita:-43 a -58VDC (classificato -53,5VDC)
-
Capacità massima30kW (10 moduli x 3kW, ridondanza N+1)
-
Disattivatore della batteria:2 x 125A 1P
LLVD:
-
2 x 80A/1P + 2 x 63A/1P
BLVD 1:
-
1 x 63A/1P + 12 x 32A/1P
BLVD 2:
-
2 x 32A/1P + 2 x 16A/1P

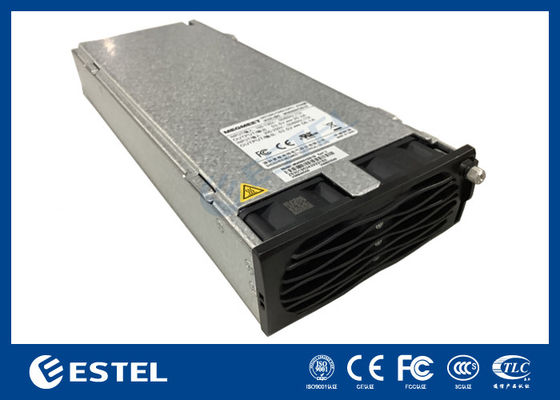

Modulo rettificatoredi 30kw 9U 19' Rack Mounted Telecom Rectifier System
-
Voltaggio di ingresso:85VAC ~ 300VAC (ratto 220VAC)
-
Efficienza:> 96%
-
Potenza nominale:3000W (176~300VAC)
Specificitàdi 30kw 9U 19' Rack Mounted Telecom Rectifier System
| Tipo | Unità di distribuzione di energia DC48V per telecomunicazioni | |||
| Generale | Dimensione | 482mm*350mm*2U ((Larghezza*Profondità*Altezza) | ||
| Peso | ≤ 11 kg (esclusi i rettificatori) | |||
| Metodo di raffreddamento | raffreddamento naturale | |||
| Metodo di installazione | di larghezza superiore a 20 mm | |||
| Modalità di cablaggio | Entrata e uscita dall'alto | |||
| Modalità di manutenzione | Dal lato anteriore, modifica del grado del modulo di supporto | |||
| Grado di protezione | IP20 | |||
| Input AC |
Voltaggio |
di potenza superiore a 50 W | ||
| MCB | 1 x 63A 3P+N | |||
| Uscita AC | 25A 1P, per presa | |||
| Frequenza | da 45 Hz a 65 Hz, valore nominale: 50 Hz/60 Hz | |||
| DSP | 20KA/40KA, 8/20μs | |||
| DC Distribuzione |
Voltaggio di uscita | -43~-58VDC, valore nominale: -53.5VDC | ||
|
Capacità di produzione (Maximun)
|
30kw ((10 x 3kw, supporta la ridondanza N+1) | |||
|
Dispositivo di scambio di batterie
|
2 x 125A 1P | |||
| LLVD | 2*80A/1P+2*63A/1P | |||
| BLVD 1 | 1*63A/1P+12*32A/1P | |||
| BLVD 2 |
2*32A/1P+2*16A/1P |
|||
| Modulo rettificatore | Voltaggio di ingresso | 85VAC ∼ 300VAC, con potenza nominale 220VAC | ||
| Efficienza | > 96% | |||
| Potenza nominale | 3000W ((176~300VAC) | |||
| Temperatura di funzionamento | -40°C~+75°C ((piena prestazione al di sotto di 50°C) | |||
| Dimensione | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | |||
| Peso | ≤ 2 kg | |||
| Modalità di raffreddamento | raffreddamento forzato | |||
| Fattore di potenza | ≥ 0.99 | |||
| THD | ≤ 5% | |||
| Uscita in CC | ¥43 ~ ¥58VDC, nominale ¥53,5VDC, massimo 55A | |||
| Controller | Modello | MC2900 | ||
| Porta di ingresso del segnale | 3 x AI ((2 temperatura ambiente, 1 temperatura della batteria), 7 x DI | |||
| Porta di uscita dell'allarme | 6 x contatto a secco | |||
| Porta di comunicazione | RS485, LAN | |||
| Display LCD | Sostenuto | |||
| Ambiente | Funzionamento temperatura |
-40°C ~ +65°C (potenza massima inferiore a 50°C) | ||
| Temperatura di conservazione | -40°C~+70°C | |||
| Umidità di esercizio | 5%~95% ((non condensante) | |||
| Altezza | 0~3000m(Se l'altitudine è compresa tra 2000m e 3000m, il massimo di funzionamento La temperatura diminuisce di 1°C con l'aumento dell'altitudine di 200 m.) |
|||

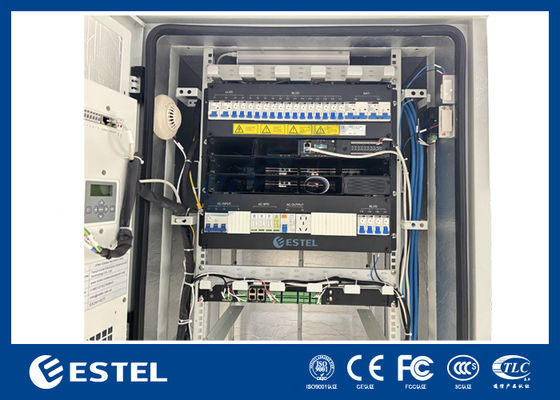

Installazione di 30kw 9U 19' Rack Mounted Telecom Rectifier System
-
