Soluzione per rettificatori DC48V da 19 pollici con LLVD BLVD per telecomunicazioni
Proprietà di base
Luogo d'origine:
Shenzhen, Cina (continente)
Marchio:
ESTEL
Certificazione:
ISO9001, CE, 3C, FCC
Proprietà Commerciali
Quantità minima di ordine:
1
Prezzo:
735-2864 usd
Termini di pagamento:
L/C, D/A, D/P, T/T, Western Union
Capacità di fornitura:
3, 000 set al mese
Riepilogo Prodotto
Soluzione di raddrizzatore 5U DC48V da 19 pollici con LLVD BLVD per telecomunicazioni Panoramica del prodotto della soluzione di raddrizzatore DC48V da 16 kW La serie ET 5U è una piattaforma di alimentazione CC carrier-grade ad alta densità progettata per garantire un funzionamento ininterrotto per ...
Dettagli del prodotto
Evidenziare:
Soluzione per rettificatori di telecomunicazioni da 19 pollici
,Rettificatore DC48V con LLVD BLVD
,Sistema di alimentazione per telecomunicazioni con garanzia
Size:
482 mm*350 mm*5U(L*P*A)
Weight:
≤20kg (senza raddrizzatori)
Input Voltage:
220VAC monofase
Input Current:
63A(massimo)
Output Voltage:
-48 V CC (da -42 a -58 V CC)
Installation:
Montaggio su rack 19''
Protection:
LLVD, BLVD
Package:
cassa di legno
Descrizione del prodotto

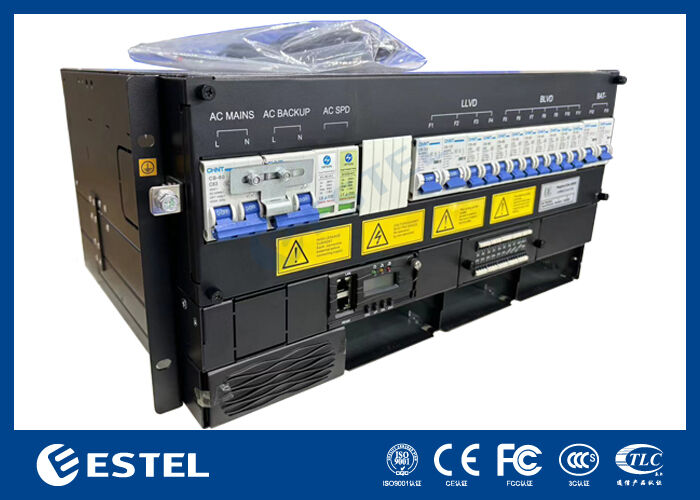

Soluzione di raddrizzatore 5U DC48V da 19 pollici con LLVD BLVD per telecomunicazioni
Panoramica del prodotto della soluzione di raddrizzatore DC48V da 16 kW
La serie ET 5U è una piattaforma di alimentazione CC carrier-grade ad alta densità progettata per garantire un funzionamento ininterrotto per uffici centrali di telecomunicazioni, data center di medie e grandi dimensioni e strutture industriali. Funzionando da due ingressi monofase da 220 V CA (di cui uno che funge da backup a caldo), fornisce un'uscita CC strettamente regolata regolabile da –43 V a –58 V, generalmente impostata a –53,5 V. Con una potenza massima di 12 kW ed efficienze di conversione superiori al 96% nell'intero intervallo di carico tipico, il sistema riduce significativamente sia il consumo energetico che i costi di raffreddamento associati.

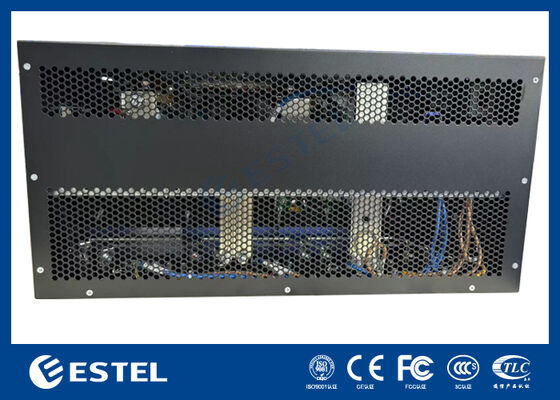

Progettato per la continuità del servizio, il sistema supporta fino a dodici moduli raddrizzatori da 3000 W sostituibili a caldo, consentendo una ridondanza N+1 o superiore. Ogni modulo pesa meno di 2 kg ed è dotato di raffreddamento ad aria forzata, correzione attiva del fattore di potenza (≥0,99) e bassa distorsione armonica totale (THDi ≤5%) per garantire compatibilità con la rete e uscita stabile. Alloggiata in uno chassis montabile su rack 5U da 19 pollici con grado di protezione IP20, l'unità consente l'hot-swap con accesso frontale, semplificando la manutenzione. Le sbarre posteriori in rame offrono un percorso di connessione ad alta corrente e a bassa impedenza.

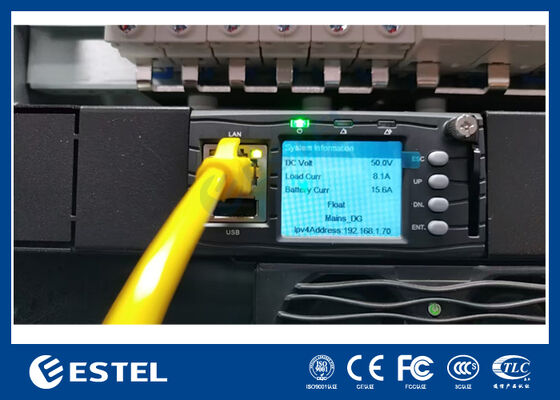

La distribuzione CC integrata con LLVD e BLVD consente la riduzione prioritaria del carico, contribuendo a preservare le riserve critiche della batteria durante le interruzioni. Il controller di sistema avanzato fornisce un monitoraggio completo e una logica programmabile tramite 3 porte AI, 7 DI e 6 DO. La gestione remota è supportata tramite le interfacce RS232, RS485 e SNMP, offrendo agli operatori piena visibilità su allarmi, prestazioni e stato del raddrizzatore. Un display LCD sul pannello frontale consente un comodo accesso e configurazione in loco.
I moduli raddrizzatori offrono prestazioni affidabili in condizioni estreme, funzionando senza declassamento in un intervallo di temperatura compreso tra –40°C e +65°C e umidità relativa dal 5% al 95% (senza condensa). La potenza nominale viene mantenuta ad altitudini fino a 3000 metri. Combinando ridondanza scalabile, gestione intelligente del carico e struttura robusta, la serie ET fornisce una base di alimentazione CC pronta per il futuro per applicazioni mission-critical in cui i tempi di inattività non sono un'opzione.
Specificadi una soluzione di raddrizzatore DC48V da 16 kW
| Tipo | Sistema di raddrizzatore per telecomunicazioni | |||
| Sistema | Dimensione | 482,0 W)*350,0 (P)*5U(A) | ||
| Peso | ≤20kg (senza raddrizzatori) | |||
| Modalità di raffreddamento | Raffreddamento naturale | |||
| Modalità di installazione | Installato su rack da 19 pollici | |||
| Modalità di cablaggio | Ingresso superiore e uscita superiore | |||
| Modalità di manutenzione | Manutenzione frontale, cambio grado modulo di supporto | |||
| Livello di protezione | IP20 | |||
| AC Distribuzione |
Modalità di ingresso |
monofase 220VAC | ||
| Interruttore di ingresso | 2*63A 1P, (uno per il backup) | |||
| Frequenza di ingresso | 45~65Hz, valore nominale: 50Hz/60Hz | |||
| SPD | 20/40KA, 8/20us | |||
| DC Distribuzione |
Tensione di uscita | -43~-58 V CC, valore nominale: -53,5 V CC | ||
|
Capacità di uscita (Massimo)
|
12 kW (4*3 kW, ridondanza N+1) | |||
|
Interruttore della batteria
|
Interruttore automatico 2 * 125 A 1P | |||
| Interruttore di carico |
LLVD: 2*80A/1P+2*63A/1P BLVD: 1*63A/1P+2*32A/1P+4*16A/1P |
|||
| Modulo raddrizzatore | Tensione in ingresso | 85 V CA ~ 300 V CA, nominale 220 V CA | ||
| Efficienza | >96% | |||
| Potenza nominale | 3000 W (176 ~ 300 V CA) | |||
| Temperatura di lavoro | -40℃~+75℃ (uscita completa sotto 50℃) | |||
| Dimensione | 106,5 mm(L)×286 mm(P)×41,5 mm(1U/A) | |||
| Peso | ≤2 kg | |||
| Modalità di raffreddamento | Raffreddamento forzato | |||
| Fattore di potenza | ≥0,99 | |||
| THD | ≤5% | |||
| Uscita CC | –43 ~ –58 V CC, nominale –53,5 V CC, massimo 55 A | |||
| Controllore | Ingresso del segnale | 3 AI (3 temperatura ambiente), 7 DI | ||
| Uscita allarme | 6 contatti puliti | |||
| RS232 | Supportato | |||
| RS485 | Supportato, 2*RS485 | |||
| SNMP | Supportato | |||
| Modalità di visualizzazione | schermo LCD | |||
| Ambiente | Operativo temperatura |
-40℃ ~ +65℃ (potenza massima sotto 50℃) | ||
| Temperatura di conservazione | -40℃~+70℃ | |||
| Umidità operativa | 5%~95%(senza condensa) | |||
| Altitudine | 0~3000 m (Se l'altitudine è compresa tra 2000 e 3000 m, il limite operativo massimo la temperatura diminuisce di 1℃ quando l'altitudine aumenta di 200 m.) |
|||
Stato della soluzione con raddrizzatore DC48V da 16 kW

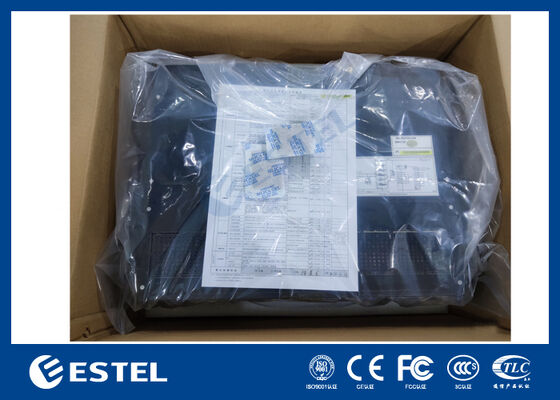

Pacchetto di soluzione raddrizzatore DC48V da 16 kW
