Core di alimentazione per telecomunicazioni ibrido 13U con 30kW di energia solare fotovoltaica e 16kW di potenza raddrizzatore

Core di potenza per telecomunicazioni a energia ibrida con 30 kW di energia solare fotovoltaica e 16 kW di potenza rettificatrice

1Introduzione di un nucleo di potenza per le telecomunicazioni a energia ibrida

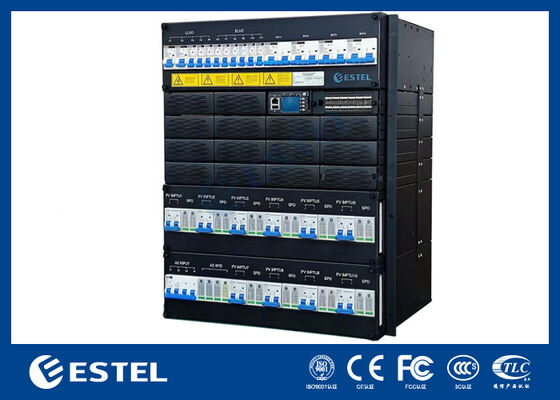

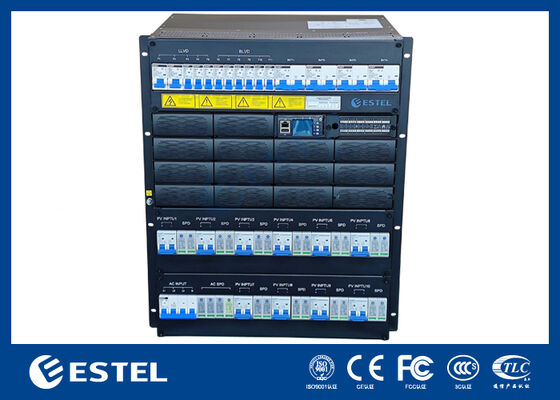

L'ET48500-H7E413 è un sistema di alimentazione incorporato progettato per fornire energia a -48VDC alle apparecchiature di comunicazione, la sua corrente di uscita massima è di 500A.

È configurato con moduli solari da 30 kW, che convertono l'energia fotovoltaica in una tensione stabile di 48VDC.che può rilevare la tensione di generazione di energia del pannello solare, e monitorare il valore di tensione e corrente per ottenere la potenza massima del modulo per massimizzare l'utilizzo dell'energia solare.

È inoltre configurato con moduli raddrizzatori da 16 kW, che convertono l'alimentazione della rete da 380 VAC in una tensione stabile di 48 VDC.può anche caricare le batterie come riserva di energia.

2Caratteristiche del nucleo di potenza di telecomunicazioni a energia ibrida

• tensione di ingresso CA: 380VAC; ampia gamma di tensione per ciascuna fase: da 85VAC a 300VAC;

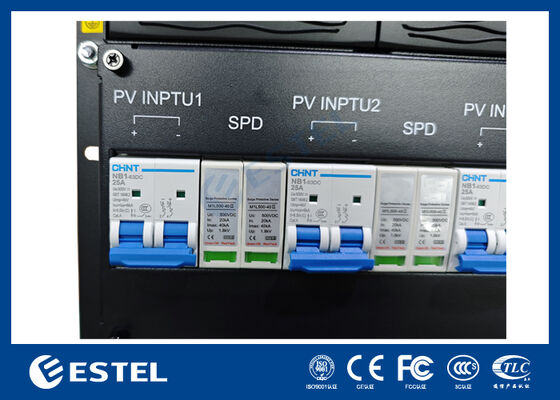

• Ampia gamma di tensione di ingresso fotovoltaica: da 120VDC a 425VDC (tensione di accensione > 160VDC);
• funzioni di gestione delle batterie complete;
• progettazione basata su rete, fornire 3 interfacce RS485, riservata 1 interfaccia RJ45;

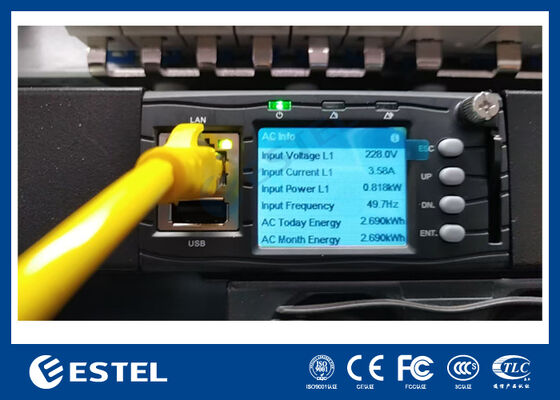

• supporto all'interfaccia LCD e al funzionamento dei pulsanti;
• supporto allo scambio a caldo di moduli raddrizzatori e moduli solari;
• Il fattore di potenza del modulo raddrizzatore è fino a 0.99.

3. Configurazione del sistema

4Principi di funzionamento del sistema

1) Fornitura di corrente alternata

l'alimentazione in corrente alternata viene inserita nei moduli raddrizzatori attraverso l'unità di distribuzione di corrente alternata e i moduli raddrizzatori convertono la potenza alternata in potenza a -48VDC;quindi alimenta la potenza a carichi multipli attraverso l'unità di distribuzione di corrente continua.

2) Energia fotovoltaica

Il sistema introduce l'energia solare verde. I moduli fotovoltaici convertono l'energia solare in energia a -48VDC e la inviano direttamente all'unità di distribuzione dell'energia CC. Quando c'è abbastanza luce solare, la corrente solare viene generata da un'unità di distribuzione di energia a corrente continua.l'energia fotovoltaica sarà utilizzata come prima energia prioritaria per alimentare i carichi e caricare le batterie, realizzando il risparmio energetico e la riduzione delle emissioni.

3) Carica e scarica della batteria

Quando l'alimentazione AC è normale, i moduli raddrizzatori non solo alimentano i carichi CC, ma forniscono anche corrente di ricarica alle batterie.i moduli rettificatori smettono di funzionare, e le batterie forniscono energia ai carichi in CC. Dopo che l'alimentazione in CA è stata recuperata, i moduli raddrizzatori iniziano a fornire energia ai carichi in CC,anche caricare le batterie per ricaricare la potenza consumata.

4) Monitoraggio e gestione intelligenti

In qualità di "cervello" del sistema di alimentazione per telecomunicazioni, il modulo di monitoraggio monitora in tempo reale lo stato di funzionamento di vari componenti del sistema di alimentazione e esegue il corrispondente controllo intelligente.Se c' è qualche anomalia, il modulo di monitoraggio segnala tempestivamente i segnali di allarme per garantire la sicurezza e la stabilità dell'alimentazione.
