Il sistema di alimentazione in rack CC integrato ET48600 da 6U e 36 kW rappresenta una soluzione compatta di conversione dell'alimentazione CC di livello carrier su misura per uffici centrali di telecomunicazioni, data center di medie e grandi dimensioni e ambienti industriali che richiedono alimentazione CC ininterrotta. Funzionando da un'alimentazione monofase a 220 V CA senza interruttore automatico integrato, utilizza sbarre posteriori in rame per il cablaggio e fornisce un'uscita CC regolabile con precisione nell'intervallo da –43 V a –58 V, con un'impostazione nominale di –53,5 V. Con una capacità di picco di 36 kW, il sistema raggiunge costantemente efficienze di conversione superiori al 96% su un ampio spettro di carico, riducendo sia i costi dell'elettricità che le richieste di raffreddamento.

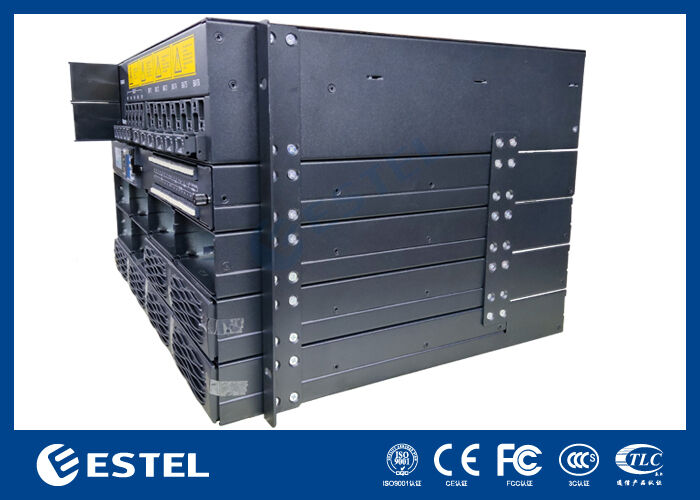

Strutturadel sistema di alimentazione per telecomunicazioni ET48600 48 V CC 600 A

• Altezza 6U– adatto a rack standard da 19 pollici

• Raffreddamento naturale– assenza di ventole, funzionamento silenzioso, zero ingresso di polvere

• Cablaggio di ingresso e uscita dall'alto– Accesso frontale pulito, non è necessaria alcuna trincea nel pavimento

• Manutenzione frontale e hot-swap a livello di modulo– tutta la manutenzione avviene dalla parte anteriore, non è necessario alcuno spazio posteriore

• Protezione IP20– cassaforte per locali tecnici interni e ricoveri

Ingresso CAdel sistema di alimentazione per telecomunicazioni ET48600 48 V CC 600 A

• Monofase 220VAC– nessun interruttore automatico integrato

• Cablaggio sbarre posteriori in rame– distribuzione diretta per sistemi multiarmadio

• Frequenza 45~65Hz– compatibile con generatore e rete

Uscita CCdel sistema di alimentazione per telecomunicazioni ET48600 48 V CC 600 A

• Uscita -43~-58VCC(nominale -53,5 V CC)

• Capacità massima 36 kW– 12 moduli raddrizzatori da 3kW

• Ridondanza N+1– uscita completa con 11 moduli

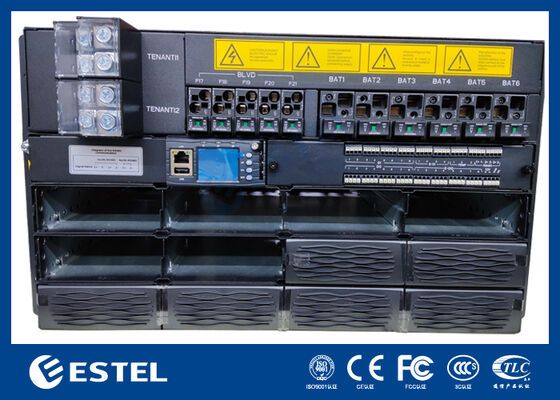

Distribuzione della batteria e del caricodel sistema di alimentazione per telecomunicazioni ET48600 48 V CC 600 A

• 6 interruttori batteria 125A/1P– supporta fino a 6 stringhe di batterie indipendenti

• LLVD1 e LLVD2:Morsettiere da 300 A – collegano scatole di distribuzione di espansione esterne

• BLVD:3x6A/1PN + 1x10A/1PN + 1x16A/1PN

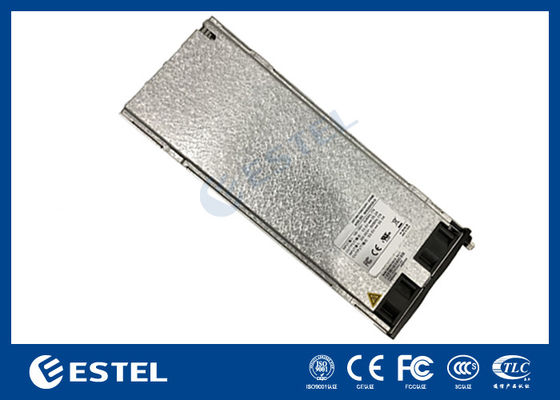

Modulo raddrizzatoredel sistema di alimentazione per telecomunicazioni ET48600 48 V CC 600 A

• Ingresso ultra ampio da 85~300 VCA– funziona anche in caso di forti cali di rete

• Efficienza >96%.– calore ridotto, costi operativi bassi

• 3000 W in 1U– elevata densità di potenza

• Funzionamento da -40℃~+75℃– piena potenza inferiore a 50 ℃

• Raffreddamento forzato– indipendente dal raffreddamento naturale del telaio

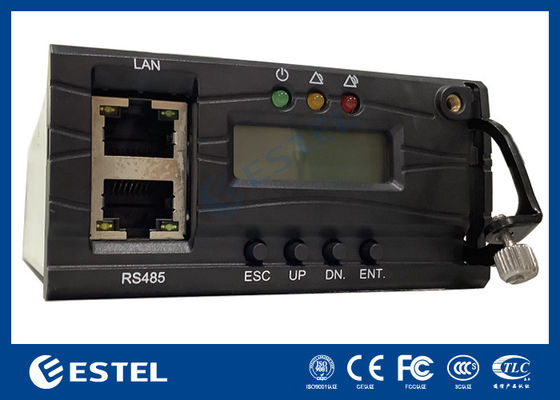

Controller e scheda I/Odel sistema di alimentazione per telecomunicazioni ET48600 48 V CC 600 A

• 3 IA(monitoraggio della temperatura ambiente)

• 8 DI + 4 E-DI– 12 ingressi digitali totali

• 8 DO + 8 E-DO– 16 uscite di allarme in totale

• RS485 e SNMP– gestione remota doppio protocollo

• Display LCD– stato e configurazione locale
