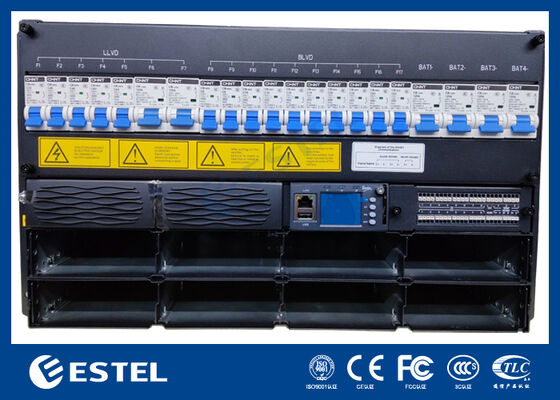

SNMP RS485 Sistemi di alimentazione per telecomunicazioni personalizzati per la comunicazione esterna
Dettagli del prodotto
sistema di alimentazione per telecomunicazioni personalizzato
,Sistema di alimentazione SNMP RS232 RS485
,sistema di alimentazione per comunicazioni esterne
SNMP RS232 RS485 Sistemi di alimentazione per telecomunicazioni personalizzati per comunicazioni esterne
Panoramica del prodotto del sistema di alimentazione CC BTS Cabainet da 30 kW
Il sistema di alimentazione rack CC ET48500 è una soluzione di conversione dell'alimentazione di livello carrier ad alta densità, su misura per hub di telecomunicazioni principali, data center di classe enterprise e siti industriali in cui l'alimentazione CC ininterrotta non è negoziabile. Accetta un ingresso monofase da 220 V CA tramite sbarre posteriori in rame, senza interruttore automatico integrato, e fornisce un'uscita CC regolata regolabile da –43 V CC a –58 V CC, nominalmente impostata a –53,5 V CC. Scalabile fino a una potenza totale di 30 kW, il sistema raggiunge un'efficienza di conversione superiore al 96% in tutto il suo intervallo operativo, contribuendo a ridurre gli sprechi energetici e a ridurre il costo totale di proprietà.
Costruito su una piattaforma completamente modulare e con tolleranza ai guasti, il sistema supporta fino a dieci moduli raddrizzatori da 3.000 W in configurazioni N+1 o con ridondanza avanzata. Ogni modulo sostituibile a caldo pesa meno di 2 kg e utilizza il raffreddamento ad aria forzata insieme alla correzione del fattore di potenza attivo (≥0,99) e una bassa distorsione armonica totale (THDi ≤5%), garantendo stabilità della rete e uscita CC ad alta fedeltà. L'intero gruppo è contenuto in uno chassis 6U progettato per l'integrazione senza attrezzi in armadi standard da 19 pollici. L'accesso frontale consente una rapida sostituzione e manutenzione dei moduli, mentre le sbarre in rame sul lato posteriore supportano un cablaggio pulito e ad alta corrente. Una custodia con grado di protezione IP20 fornisce protezione meccanica di base durante l'installazione e il funzionamento.
Scenari applicatividel sistema di alimentazione CC BTS Cabainet da 30 kW
-
Stazioni base macro 5G
-
Microstazioni base 5G
-
Stazioni base 4G LTE
-
Sistemi di antenne distribuite (DAS)
-
Unità radio remote (RRU) / Unità di banda base (BBU)
-
Uffici centrali delle telecomunicazioni
Caratteristiche del sistema di alimentazione CC BTS Cabainet da 30 kW
-
Ingresso CA: 220 V monofase, 45–65 Hz
-
SPD CA: 20/40kA, 8/20μs
-
Uscita CC: -53,5 V CC, 30 kW massimo
-
Modulo raddrizzatore: 10 x 3 kW, ridondanza N+1,Efficienza del 96%.
-
Batteria MCB: 4x125A/1P
-
SPD CC: 10/20kA, 8/20μs
-
LLVD:1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P
-
BLVD:2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P
| Tipo | ET48500 | |||
| Sistema | Dimensione | 482,0(L)*350,0(P)*6U(A) | ||
| Peso | ≤31kg (senza raddrizzatori) | |||
| Modalità di raffreddamento | Raffreddamento naturale | |||
| Modalità di installazione | Installato su rack da 19 pollici | |||
| Modalità di cablaggio | Ingresso superiore e uscita superiore | |||
| Modalità di manutenzione | Manutenzione frontale, cambio grado modulo di supporto | |||
| Livello di protezione | IP20 | |||
| AC Distribuzione |
Modalità di ingresso
|
Monofase 220V senza interruttore magnetotermico, cablaggio posteriore con sbarre in rame | ||
|
Frequenza di ingresso |
45~65Hz, valore nominale: 50Hz/60Hz |
|||
|
SPD CA |
20kA/40kA, 8/20μs | |||
| DC Distribuzione |
Tensione di uscita | -43~-58 V CC, valore nominale: -53,5 V CC | ||
| Capacità massima | 30kw(10*3000w, ridondanza N+1) | |||
| Interruttori della batteria | 4*125A/1P | |||
| Interruttori di carico |
LLVD: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P BLVD: 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P |
|||
| SPD CC | 10kA/20kA, 8/20μs | |||
| Raddrizzatore | Tensione in ingresso | 85 V CA ~ 300 V CA, nominale 220 V CA | ||
| Efficienza | >96% | |||
| Potenza nominale | 3000 W (176 ~ 300 V CA) | |||
| Temperatura di lavoro | -40℃~+75℃ (uscita completa sotto 50℃) | |||
| Dimensione | 106,5 mm(L)×286 mm(P)×41,5 mm(1U/A) | |||
| Peso | ≤2kg | |||
| Modalità di raffreddamento | Raffreddamento forzato | |||
| Fattore di potenza | ≥0,99 | |||
| THD | ≤5% | |||
| Uscita CC | –43 ~ –58 V CC, nominale –53,5 V CC, massimo 55 A | |||
| Controllore | Ingresso del segnale | 4 AI (3 temperatura ambiente, 1 umidità), 8 DI | ||
| Uscita allarme | 8 contatti puliti | |||
| RS232 | SÌ | |||
| RS485 | SÌ | |||
| SNMP | SÌ | |||

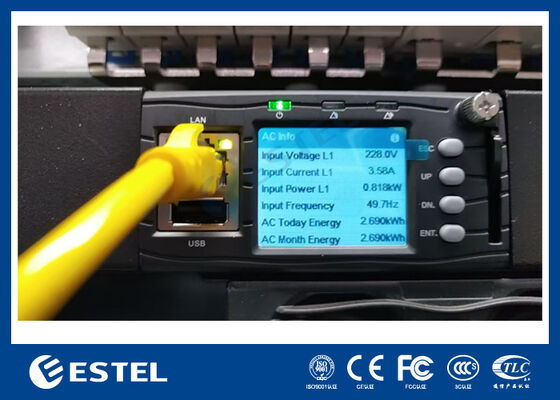

| Modalità di visualizzazione | schermo LCD | |||
| Ambiente | Operativo temperatura |
-40℃ ~ +65℃ (potenza massima sotto 50℃) | ||
| Temperatura di conservazione | -40℃~+70℃ | |||
| Umidità operativa | 5%~95%(senza condensa) | |||
| Altitudine | 0~3000 m (Se l'altitudine è compresa tra 2000 e 3000 m, il limite operativo massimo la temperatura diminuisce di 1℃ quando l'altitudine aumenta di 200 m.) |
|||

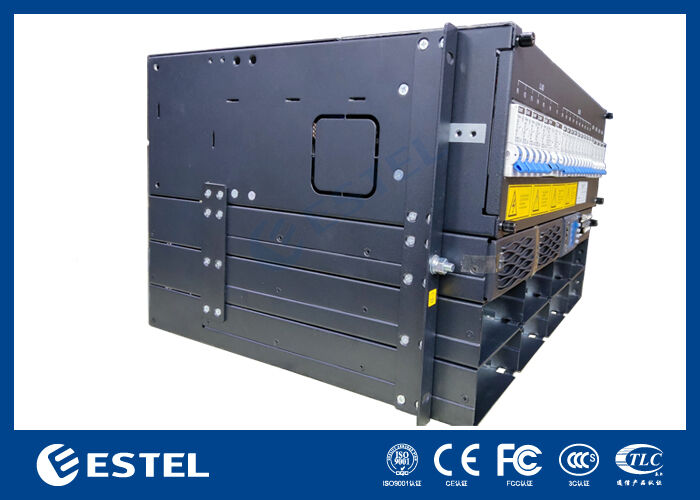

Dettagli del sistema di alimentazione CC BTS Cabainet da 30 kW

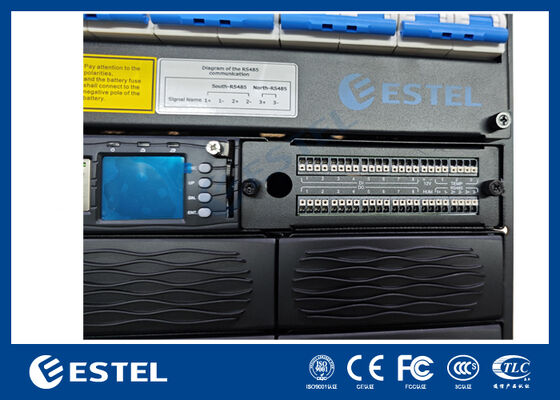

Scheda I/O del sistema di alimentazione CC BTS Cabainet da 30 kW
Stuta di potenza del sistema di alimentazione CC BTS Cabainet da 30 kW
-
