Sistemi di raddrizzatori per telecomunicazioni BTS DC48V 3U con monitoraggio remoto RS485
Dettagli del prodotto
Sistema di raddrizzatore per telecomunicazioni DC48V
,Sistema di alimentazione per telecomunicazioni 300A
,Rettificatore di controllo remoto RS485
DC48V 3U BTS Telecom Rectifier Systems con monitoraggio remoto RS485

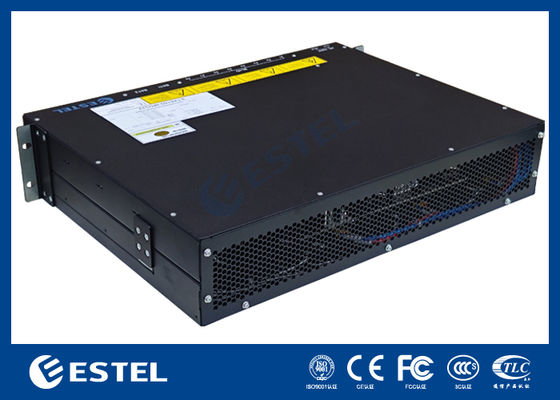

Visualizzazione del prodotto del sistema di rettificatore per telecomunicazioni 3U BTS
L'ET48300-M5E63 è un sistema di alimentazione a stagno DC sviluppato da ESTEL, fornisce una soluzione di alimentazione a corrente continua ad alta capacità e resistente progettata specificamente per le infrastrutture di telecomunicazione,operazioni di data center, e applicazioni industriali che richiedono una distribuzione affidabile della corrente continua.Accetta 380VAC (compatibile per monofase e trifase) e fornisce una uscita stabile in CC regolabile tra 43VDC e 58VDC, con un punto di funzionamento nominale di ¥53.5VDC. Con una potenza massima di uscita di 18 kW,questo sistema supporta in modo affidabile gli impianti ad alta domanda, raggiungendo un'efficienza di conversione di potenza superiore al 96%.
Il pannello di distribuzione a corrente continua è dotato di interruttori della batteria da 1*250A e include la funzionalità LLVD e BLVD per una gestione sicura e flessibile dell'energia.L'intelligenza del sistema è fornita da un controller dedicato con 3 ingressi di sensori analogici, 7 ingressi digitali di stato e 6 relè di allarme a contatto secco configurabili.mentre un display LCD integrato consente la visualizzazione e la configurazione dello stato locale.
Specifica del CAdi sistema di rettificazione per telecomunicazioni 3U BTS
Modalità di ingresso:380VAC, compatibile con configurazioni monofase e trifase
Frequenza di ingresso:da 45 Hz a 65 Hz (classificato 50 Hz/60 Hz)
Specifica della corrente continuadi sistema di rettificazione per telecomunicazioni 3U BTS
Voltaggio di uscita:-43V a -58VDC (classificato a -53,5VDC)
Capacità massima18kW (6 x 3kW moduli raddrizzatori, N+1 ridondanza)
Disattivatore della batteria:1 x 250 A
Dispositivi per il controllo del caricodi sistema di rettificazione per telecomunicazioni 3U BTS
LLVD:1 x < 125A/1PN (reservato)
BLVD:6 x ≤ 63A/1PN + 2 x ≤ 125A/1PN (reservato)

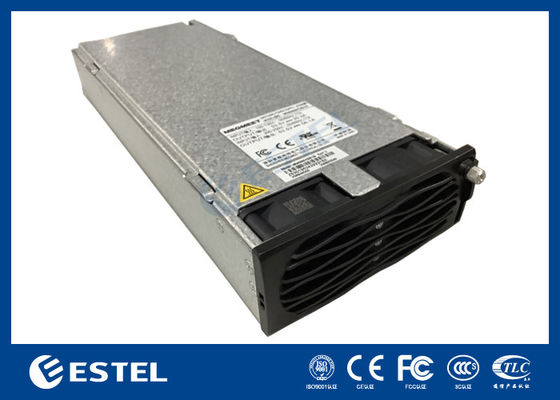

Modulo rettificatoredi sistema di rettificazione per telecomunicazioni 3U BTS
Voltaggio di ingresso:85VAC ~ 300VAC (ratto 220VAC)
Efficienza:> 96%
Potenza nominale:3000W (176~300VAC)
Modalità di raffreddamento:raffreddamento forzato
Fattore di potenza:≥ 0.99
THD:≤ 5%
Flusso di corrente continua:-43 ~ -58VDC (nominale -53.5VDC), massimo 55A
| Tipo | ET48300-M5E63 | |||
| Sistema | Dimensione | 482.6 ((W) * 350.0 ((D) * 3U ((H) | ||
| Peso | ≤ 15 kg (senza raddrizzatori) | |||
| Modalità di raffreddamento | raffreddamento naturale | |||
| Modalità di installazione | Dispositivi per la trasmissione di dati | |||
| Modalità di cablaggio | Immissione superiore e uscita superiore | |||
| Modalità di manutenzione | Manutenzione anteriore, modifica del grado del modulo di supporto | |||
| Livello di protezione | IP20 | |||
| Climatizzazione Distribuzione |
Modalità di input | 380VAC, compatibile per monofase e trifase | ||
| Frequenza di ingresso | 45~65Hz, valore nominale: 50Hz/60Hz | |||
| DC Distribuzione |
Voltaggio di uscita | -43~-58VDC, valore nominale: -53.5VDC | ||
| Capacità massima | 18kW ((6*3kw, N+1 ridondanza) | |||
| Dispositivi per la rimozione delle batterie | 1*250A | |||
| Dispositivi per il controllo del carico |
LLVD: 1*<125A/1PN (reservato) BLVD: 6*≤63A/1PN+2*≤125A/1PN (riservato) |
|||
| Rettificatore | Voltaggio di ingresso | 85VAC ∼ 300VAC, con potenza nominale 220VAC | ||
| Efficienza | > 96% | |||
| Potenza nominale | 3000W ((176~300VAC) | |||
| Temperatura di funzionamento | -40°C~+75°C (potenza totale inferiore a 50°C) | |||
| Dimensione | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | |||
| Peso | ≤ 2 kg | |||
| Modalità di raffreddamento | raffreddamento forzato | |||
| Fattore di potenza | ≥ 0.99 | |||
| THD | ≤ 5% | |||
| Uscita in CC | ¥43 ~ ¥58VDC, nominale ¥53,5VDC, massimo 55A | |||
| Controller | Input del segnale | 3 AI (3 temperatura ambiente), 7 DI | ||
| Uscita dell'allarme | 6 contatto a secco | |||
| Porta di comunicazione | RS232/485, SNMP | |||
| Modalità di visualizzazione | LCD | |||
| Ambiente | Funzionamento temperatura |
-40°C ~ +65°C (potenza massima inferiore a 50°C) | ||
| Temperatura di conservazione | -40°C~+70°C | |||
| Umidità di esercizio | 5%~95% ((non condensante) | |||
| Altezza | 0~3000m(Se l'altitudine è compresa tra 2000m e 3000m, il massimo di funzionamento La temperatura diminuisce di 1°C con l'aumento dell'altitudine di 200 m.) |
|||
Struttura del sistema di rettifica delle telecomunicazioni 3U BTS
-
