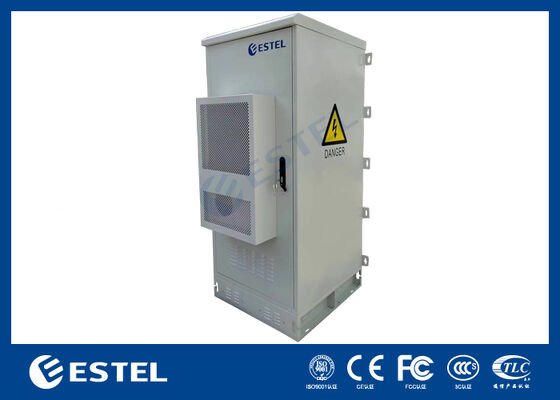

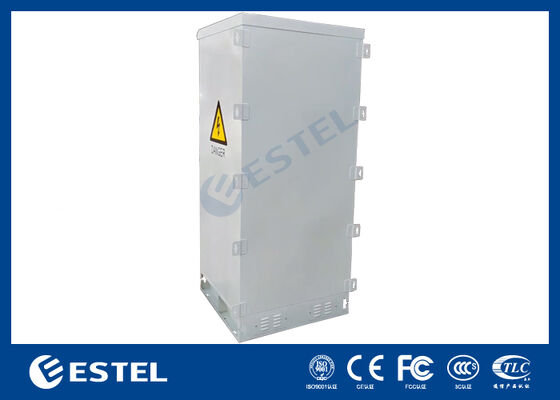

Potenza del rettificatore di telecomunicazioni da 18 kW con contenitore IP65 per il sito di telecomunicazione


Potenza del rettificatore di telecomunicazioni da 18 kW con contenitore IP65 per il sito di telecomunicazione


1Introduction of 18kW Telecom Rectifier Power Cabinet. (Introduzione di 18kW Telecom Rectifier Power Cabinet)

This 18kW power cabinet is design for outdoor use in telecom sites, it is designed with 38U space, with a 6U telecom power system, and 32U space is reserved for user's telecom equipment and batteries Questo 18kW power cabinet è progettato per uso esterno in siti di telecomunicazioni, è progettato con spazio 38U, con un sistema di alimentazione telecom 6U, e lo spazio 32U è riservato per l'equipaggiamento e le batterie telecom degli utenti.

Questo armadio è stato progettato e fabbricato da ESTEL alla sua fabbrica e questo modello è stato dimostrato con prestazioni stabili.

2Scopo di applicazione

• Comunicazione wireless;
• accesso alla banda larga e alla rete;
• Stazione di terra per le comunicazioni satellitari;
• Stazione base 3G/4G;
• Telecom cabinet sul lato della strada;
• Off grid or unstable grid areas;

3- Features of 18kW Telecom Rectifier Power Cabinet.



• IP65 robusta, resistente al tempo, design anti-furto;
• 19' rack based solution, compatibile con la maggior parte delle apparecchiature IT;
• Temperatura controllata, efficienza energetica, controllo intelligente.
• Eficienza energetica del rettificatore > 96%;
• Modulo solts compatibile con modulo MPPT;
• Design life più di 10 anni.





4Parametri tecnici di un telecom rectifier da 18 kW.



Articolo	Parametro
Modello	ET7575200-38U-24kW
Livello di protezione	Protezione IP65
Dimensione esterna	2000 (H) × 750 (W) × 750 (D) mm, including a base of 150mm high (cabinet dimensions can be customized)
Spazio interno	19 ′′ standard rack, 38U
Materiale	Lastra di acciaio galvanizzato di qualità, struttura a muro singolo:
Isolamento	Con
Porta	Una porta principale.
Blocco	Serratura anti-furto a tre punti
Fabbricazione	Cerniera interna
Rivestimento	Rivestimento in polvere di poliestere
Colore	RAL7035 (o in base alla richiesta del cliente)
Routing via cavo	Cable in e fuori dal fondo del gabinetto
Installazione	Piano montato, muro montato.
Climatizzatore	600W, -48VDC.

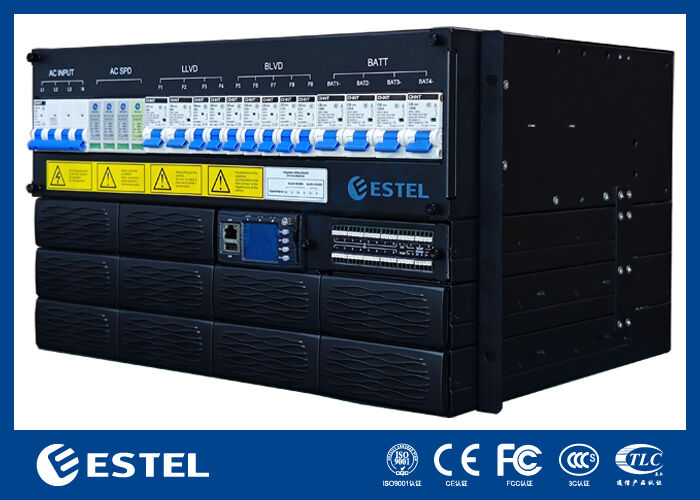

Sistema di alimentazione per telecomunicazioni	(1) Capacità di sistema di alimentazione: Max. 24kW (8 × 3kW); (Opzionale per sistema solare) (2) Input AC: 220VAC, singolo-fase; - AC input MCB: 1 x 63A/4P; - AC SPD: 1 x 20kA/40kA, 8/20μs; (3) Uscita DC: -48VDC - LLVD MCBs: 4 x 63A/1P; - BLVD MCB: 2× 32A/1P, 4× 16A/1P; - SPD DC: 1 × 10kA/20kA, 8/20μs; (4) Batterie MCB: 4 × 125A/1P; Con controllo intelligente.



5How to Buy Customized Power Cabinet from ESTEL. Come acquistare un armadietto elettrico personalizzato da ESTEL?



ESTEL riceverà i requisiti tecnici del sistema di alimentazione del cliente e elaborerà un piano tecnico per la revisione del cliente.also ESTEL's power cabinet and solutions have been broadly well recognised by telecom operation area clients of various countries (il gabinetto di alimentazione e le soluzioni di ESTEL sono stati ampiamente riconosciuti dai clienti dell'area operativa delle telecomunicazioni di vari paesi), il cliente può sollevare commenti per il design e la configurazione del cabinet di alimentazione, dopo di che una soluzione comunemente concordata con disegni tecnici sarà confermata.
