Sistema di alimentazione avanzato con raddrizzatore da 30 kW Distribuzione intelligente della potenza CC
Dettagli del prodotto
Sistema di raddrizzatore DC48V per telecomunicazioni con controllo remoto
,Sistema di alimentazione del raddrizzatore di telecomunicazioni 48V
,Sistema di alimentazione per telecomunicazioni DC48V con garanzia
Sistema di alimentazione avanzato con raddrizzatore da 30 kW Distribuzione intelligente dell'alimentazione CC
Panoramica del prodotto diSistema di alimentazione raddrizzatore da 30 kW Alimentazione CC intelligente
L'ET48750-M7E1010Il sistema di alimentazione CC in rack fornisce una soluzione di alimentazione CC resiliente e ad alta capacità progettata specificamente per infrastrutture di telecomunicazioni, operazioni di data center e applicazioni industriali che richiedono una distribuzione affidabile di alimentazione CC. Accetta un ingresso trifase da 380 V CA e fornisce un'uscita CC stabile regolabile tra –43 V CC e –58 V CC, con un punto di funzionamento nominale di –53,5 V CC. Offrendo una capacità di uscita massima di 30 kW, questo sistema supporta in modo affidabile installazioni ad alta richiesta raggiungendo al contempo un'efficienza di conversione di potenza superiore al 96%.
Il pannello di distribuzione CC è dotato di fusibile del circuito batteria 2*250 A/2P e include 2*LLVDe unFunzionalità BLVD per una gestione energetica sicura e flessibile. L'intelligenza del sistema è fornita da un controller dedicato dotato di 3 ingressi di sensori analogici, 7 ingressi di stato digitali e 6 relè di allarme a contatto pulito configurabili. Il monitoraggio e la gestione remota sono abilitati tramite le interfacce RS232/485 e SNMP, mentre un display LCD integrato consente la visualizzazione e la configurazione dello stato locale.
Specifica diSistema di alimentazione raddrizzatore da 30 kW Alimentazione CC intelligente
| Sistema | Dimensione | 482,6(L)*350,0(P)*10U(A) | ||
| Peso | ≤45kg (senza raddrizzatori) | |||
| Modalità di raffreddamento | Raffreddamento naturale | |||
| Modalità di installazione | Installato su rack da 19 pollici o all'interno del cabinet | |||
| Modalità di cablaggio | Ingresso superiore e uscita superiore | |||
| Modalità di manutenzione | Manutenzione frontale, cambio grado modulo di supporto | |||
| Livello di protezione | IP20 | |||
| AC Distribuzione |
Modalità di ingresso | 380VAC trifase, 125A/4P | ||
| Frequenza di ingresso | 45~65Hz, valore nominale: 50Hz/60Hz | |||
|
SPD CA
|
20kA/40kA, 8/20μs | |||
| DC Distribuzione |
Tensione di uscita | -43~-58 V CC, valore nominale: -53,5 V CC | ||
| Capacità massima | 18 kW (6*3 kW, ridondanza N+1) | |||
| Interruttori della batteria | Fusibile 2*250A/2P | |||
| Interruttori di carico |
LLVD1: 2*63A/1P+3*100A/1P; |
|||
| SPD CC | 10kA/20kA, 8/20μs | |||
| Raddrizzatore | Tensione in ingresso | 85 V CA ~ 300 V CA, nominale 220 V CA | ||
| Efficienza | >96% | |||
| Potenza nominale | 3000 W (176 ~ 300 V CA) | |||
| Temperatura di lavoro | -40℃~+75℃ (uscita completa sotto 50℃) | |||
| Dimensione | 106,5 mm(L)×286 mm(P)×41,5 mm(1U/A) | |||
| Peso | ≤2 kg | |||
| Modalità di raffreddamento | Raffreddamento forzato | |||
| Fattore di potenza | ≥0,99 | |||
| THD | ≤5% | |||
| Uscita CC | –43 ~ –58 V CC, nominale –53,5 V CC, massimo 55 A | |||
| Controllore | Ingresso del segnale | 3 AI (3 temperatura ambiente), 7 DI | ||
| Uscita allarme | 6 contatti puliti | |||
| Porta di comunicazione | RS232/485, SNMP | |||
| Modalità di visualizzazione | schermo LCD | |||

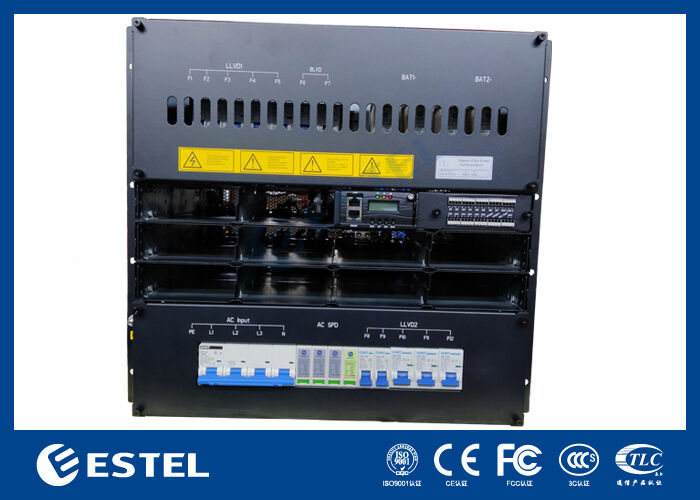

Vista frontale diSistema di alimentazione raddrizzatore da 30 kW Alimentazione CC intelligente

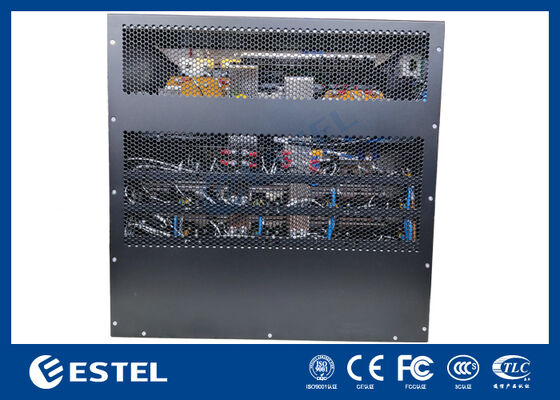

Vista posteriore diSistema di alimentazione raddrizzatore da 30 kW Alimentazione CC intelligente

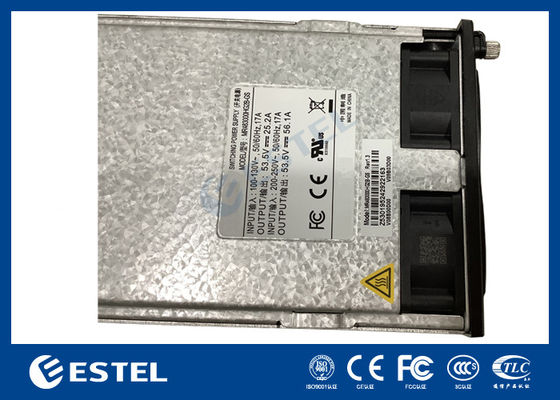

Modulo raddrizzatore diSistema di alimentazione raddrizzatore da 30 kW Alimentazione CC intelligente
Confezione in custodia di legno daSistema di alimentazione raddrizzatore da 30 kW Alimentazione CC intelligente
-
