Alimentatore per commutatore di sistema raddrizzatore DC48V 18kw per reti di telecomunicazioni

Panoramica del prodotto diAlimentatore per interruttore del sistema raddrizzatore DC48V 18kw

L'ET48450-M7F65Il sistema di alimentazione CC in rack fornisce una soluzione di alimentazione CC resiliente e ad alta capacità progettata specificamente per infrastrutture di telecomunicazioni, operazioni di data center e applicazioni industriali che richiedono una distribuzione affidabile di alimentazione CC. Accetta ingresso trifase da 380 V CA e fornisce un'uscita CC stabile regolabile tra –43 V CC e –58 V CC, con un punto di funzionamento nominale di –53,5 V CC. Offrendo una capacità di uscita massima di 18 kW, questo sistema supporta in modo affidabile installazioni ad alta richiesta raggiungendo al contempo un'efficienza di conversione di potenza superiore al 96%.

Caratterizzato da un design modulare e ridondante, il sistema supporta fino a 6 moduli raddrizzatori da 3000 W configurati per la ridondanza N+1, con ciascun modulo compatto di peso inferiore a 2 kg. I raddrizzatori utilizzano il raffreddamento ad aria forzata, raggiungono un fattore di potenza prossimo all'unità (≥0,99) e mantengono una bassa distorsione armonica totale (THDi ≤5%) per una conversione di potenza efficiente e pulita. Grazie alla manutenzione con accesso frontale, al cablaggio sul pannello superiore e alla protezione di ingresso IP20, lo chassis montabile su rack 5U enfatizza la sicurezza operativa, la facilità di manutenzione e l'integrazione diretta negli armadi standard da 19 pollici.

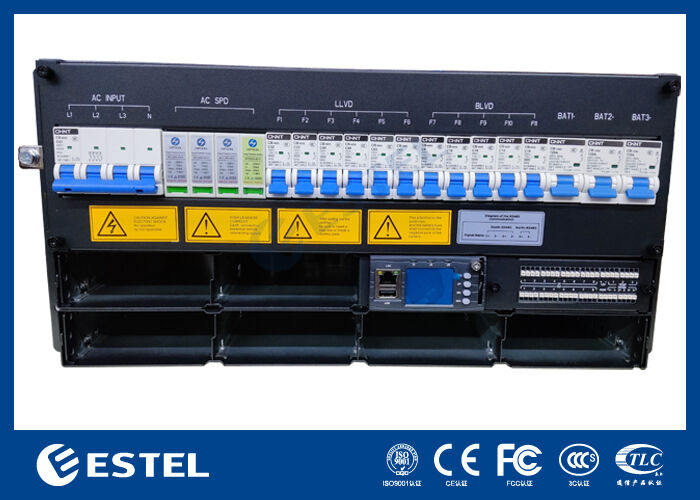

Il pannello di distribuzione CC è dotato di interruttori automatici batteria 3*125 A/1 P e include un LLVDe unFunzionalità BLVD per una gestione energetica sicura e flessibile. L'intelligenza del sistema è fornita da un controller dedicato dotato di 4 ingressi per sensori analogici, 8 ingressi di stato digitali e 8 relè di allarme a contatto pulito configurabili. Il monitoraggio e la gestione remota sono abilitati tramite le interfacce RS232/485 e SNMP, mentre un display LCD integrato consente la visualizzazione e la configurazione dello stato locale.

Potenza diAlimentatore per interruttore del sistema raddrizzatore DC48V 18kw

ControlloreDiAlimentatore per interruttore del sistema raddrizzatore DC48V 18kw

Modulo raddrizzatoreDiAlimentatore per interruttore del sistema raddrizzatore DC48V 18kw

• Tensione in ingresso: 85 V CA ~ 300 V CA, nominale 220 V CA

• Efficienza: >96%

• Potenza nominale: 3000 W (176–300 V CA)

• Temperatura di funzionamento: –40℃ ~ +75℃ (massima potenza inferiore a 50℃)

• Dimensioni: 106,5 mm(L) × 286 mm(P) × 41,5 mm(A) (1U/A)

• Peso: ≤2 kg

• Modalità di raffreddamento: raffreddamento forzato

• Fattore di potenza: ≥0,99

• THD: ≤5%

• Uscita CC: –43 ~ –58 V CC, nominale –53,5 V CC, massimo 55 A

AmbienteDiAlimentatore per interruttore del sistema raddrizzatore DC48V 18kw

• Temperatura operativa: –40℃ ~ +65℃ (potenza massima sotto 50℃)

• Temperatura di stoccaggio: –40℃ ~ +70℃

• Umidità operativa: 5% ~ 95% (senza condensa)

• Altitudine: 0 ~ 3000 m (Se l'altitudine è compresa tra 2000 e 3000 m, la temperatura operativa massima diminuisce di 1 ℃ quando l'altitudine aumenta di 200 m.)

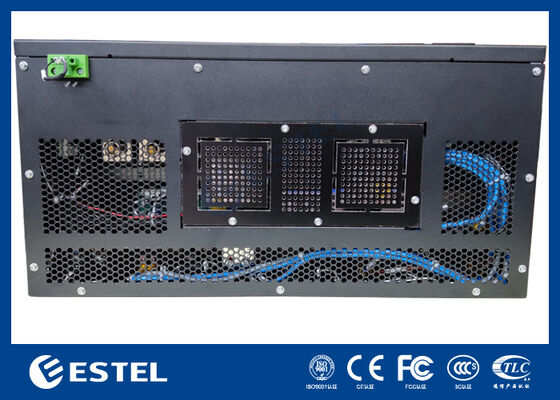

DettagliDiAlimentatore per interruttore del sistema raddrizzatore DC48V 18kw
