Sistema di alimentazione a corrente continua per telecomunicazioni modulare con gestione remota SNMP/web-based

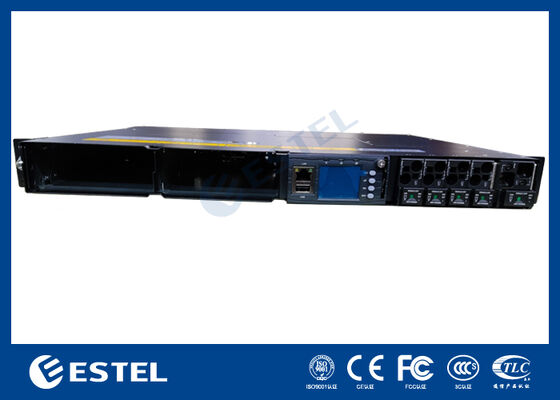

Visualizzazione del prodotto

Il ET48100-M5E21il sistema di energia solare fornisce una soluzione di potenza continua ad alta capacità e resistente, progettata specificamente per le infrastrutture di telecomunicazioni, le operazioni dei data center,e applicazioni industriali che richiedono una distribuzione di corrente continua affidabile. Accetta un ingresso monofase 220VAC e fornisce una potenza di uscita stabile in CC regolabile tra 43VDC e 58VDC, con un punto di funzionamento nominale di 53,5VDC. Offre una potenza di uscita massima di 6 kW,questo sistema supporta in modo affidabile gli impianti ad alta domanda, raggiungendo un'efficienza di conversione di potenza superiore al 96%.

Dotato di un design modulare e ridondante, il sistema supporta fino a 2*3000W di moduli raddrizzatori configurati per la ridondanza N+1, con ciascun modulo compatto con un peso inferiore a 2 kg.I raddrizzatori utilizzano raffreddamento ad aria forzata, raggiungere un fattore di potenza vicino all'unità (≥ 0,99), e mantenere una bassa distorsione armonica totale (THDi ≤ 5%) per una conversione di potenza efficiente e pulita.Protezione da ingresso IP20, il telaio montato su rack 1U sottolinea la sicurezza operativa, la facilità di servizio e la semplice integrazione in armadi standard da 19 pollici.

Il pannello di distribuzione a corrente continua è dotato di interruttori della batteria da 1*100A/1PN e include la funzionalità di disconnessione della batteria a bassa tensione (BLVD) per una gestione sicura e flessibile dell'energia.L'intelligenza del sistema è fornita da un controller dedicato con 4 ingressi di sensori analogici, 8 ingressi digitali di stato e 8 relè di allarme a contatto secco configurabili.mentre un display LCD integrato consente la visualizzazione e la configurazione dello stato locale.

Progettato per funzionare in condizioni difficili, il sistema funziona in un'ampia gamma di temperature da 40 ° C a + 65 ° C, tollera umidità relativa dal 5% al 95% (non condensabile),e mantiene il massimo delle prestazioni ad altitudini fino a 3000 metriCombinando un'architettura modulare scalabile con una comprovata affidabilità,Questo sistema di alimentazione a corrente continua da 9 kW rappresenta una soluzione energetica robusta e scalabile per le infrastrutture critiche in cui la disponibilità di energia è fondamentale.

Sistema

• Dimensioni: 482,0 ((W) × 350,0 ((D) × 1U ((H)

• Peso: ≤ 10 kg (senza raddrizzatori)

• Modalità di raffreddamento: raffreddamento naturale

• Modalità di installazione: installato su un rack di 19 pollici o all'interno dell'armadio

• Modalità di cablaggio: ingresso superiore e uscita superiore

• Modalità di manutenzione: manutenzione frontale, modifica del grado del modulo di supporto

• Livello di protezione: IP20

Input

• Modalità di ingresso:Alte tensioni fotovoltaiche 63A/2P

• Frequenza d'ingresso: 4566Hz, valore nominale: 50Hz/60Hz

Distribuzione DC

• Voltaggio di uscita: ¥43 ~ ¥58VDC, valore nominale: ¥53,5VDC

• Capacità massima6kW ((2*3kw, ridondanza N+1)

• Dispositivi per la rimozione delle batterie:1*100A/1PN

• Dispositivi per il controllo del carico:BLVD:4*63A/1PN

Rettificatore

• Voltaggio di ingresso:85VAC ~ 300VAC, nominale 220VAC

• Efficienza: >96%

• Potenza nominale: 3000 W (176 ∼ 300 VAC)

• Temperatura di funzionamento: ∼40°C ~ +75°C (potenza massima inferiore a 50°C)

• Dimensione: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1U/H)

• Peso: ≤ 2 kg

• Modalità di raffreddamento: raffreddamento forzato

• Fattore di potenza: ≥ 0.99

• THD: ≤ 5%

• Flusso di corrente continua: ¥43 ~ ¥58VDC, nominale ¥53,5VDC, massimo 55A

Controller

• Input del segnale: 4 AI (3 temperatura ambiente, 1 umidità), 8 DI

• Uscita dell'allarme: 8 contatti a secco

• Porta di comunicazione: RS232/485, SNMP

• Display mode: LCD

Ambiente

• Temperatura di funzionamento: ¥40°C ~ +65°C (potenza massima inferiore a 50°C)

• Temperatura di stoccaggio: ¥40°C ~ +70°C

• Umidità di funzionamento: 5% ~ 95% (non condensante)

• Altitudine: 0 ~ 3000 m (se l'altitudine è compresa tra 2000 m e 3000 m, la temperatura massima di funzionamento diminuisce di 1 °C con l'aumento dell'altitudine di 200 m.)
