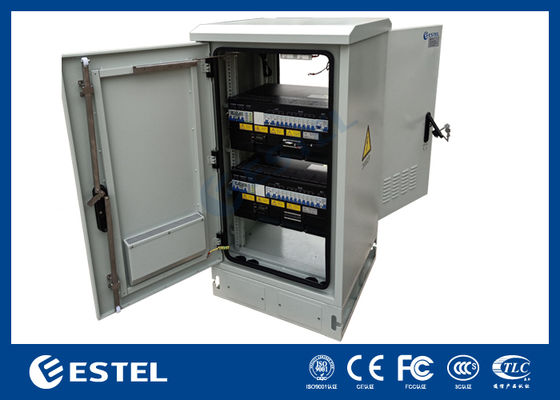

Armadio per telecomunicazioni da esterno con sistema di alimentazione per telecomunicazioni da 18kW 300A, alimentatori CC per telecomunicazioni
Dettagli del prodotto
Armadio per apparecchiature di telecomunicazione con alimentazione CC
,Armadio per telecomunicazioni da esterno con sistema di alimentazione
,Armadio per apparecchiature di telecomunicazione con raddrizzatori
Armadio per telecomunicazioni da esterno con sistema di alimentazione per telecomunicazioni da 18kW 300A per raddrizzatori di alimentazione CC per apparecchiature di telecomunicazione
1. Introduzione
ET6565100A-18kW-300A è un armadio da esterno in grado di proteggere le apparecchiature del cliente da danni e condizioni meteorologiche estreme, fornisce un'alimentazione CC stabile e di alta qualità per le apparecchiature IT di telecomunicazione. L'armadio è una soluzione ideale per le connessioni fisiche di apparecchiature di telecomunicazione esterne
che necessitano di alimentazione CC.
2. Applicazioni
Questo armadio per telecomunicazioni da esterno è ampiamente utilizzato in siti di telecomunicazione mobile di operatori di telecomunicazioni, piccoli shelter esterni, armadi di controllo elettrico ferroviario, polizia elettronica, stazioni base di comunicazione, stazioni di rilevamento dell'aria esterne, armadi di controllo solare, ecc.
3. Caratteristiche dell'armadio
- Grado di protezione elevato: IP55
- Forte capacità antifurto, porta incassata, cerniere interne, serratura a tre punti, supporto per lucchetto aggiuntivo
- Il sistema di raffreddamento è installato sulla porta dell'armadio, comodo per la manutenzione, la pulizia e la sostituzione
- Supporta la gestione remota, migliora la sicurezza e riduce al minimo i costi operativi del cliente
3. Caratteristiche del sistema di alimentazione del raddrizzatore
- Capacità del sistema di alimentazione: 18kW, 300A, 6 moduli raddrizzatori + 1 modulo di monitoraggio;
- Altezza del sistema di alimentazione: 5 unità rack;
- Specifiche del modulo raddrizzatore: 3kW (50A)
- Modulo di monitoraggio: supporta SNMP;
- Distribuzione dell'alimentazione:
- LLVD: 3x 63A/1P, 2x 40A/1P, 2x 32A/1P;
- BLVD: 2x16A/1P, 2x 10A/1P, 2x 6A/1P;
4. Caratteristiche del sistema di raffreddamento
Condizionatore d'aria o ventole montate sulla porta, in base alla potenza di dissipazione del calore e al budget delle apparecchiature del cliente.
5. Parametri tecnici
| Configurazione | Articolo | Parametro tecnico |
| Armadio | Modello | ET6565100A-16U (5U/18kW/300A) |
| Livello di protezione | IP55 | |
| Dimensione esterna | H 1000 mm × L 650 mm × P 650 m (Personalizzabile) | |
| Dimensione interna | 19 pollici 16U | |
| Materiale | Acciaio zincato, spessore 1,2 mm, parete singola. | |
| Spessore delle parti portanti: 2,0 mm | ||
| Isolamento | 20 mm PEF | |
| Rivestimento | Verniciatura a polvere poliestere | |
| Colore | RAL7035 | |
| Serratura | Sistema di chiusura a tre punti antifurto | |
| Cerniera | Cerniera interna | |
| Opzioni di installazione | Montaggio a pavimento | |
| Instradamento dei cavi | Cavi in entrata e in uscita dal fondo dell'armadio | |
| Manutenzione | una porta anteriore e una porta posteriore | |
| Sistema di raffreddamento | Condizionatore d'aria | 600W (Opzionale) |
| Ventola | 2 ventole con un controller ventola | |
| Tensione di ingresso | AC220V 60Hz | |
| Sensore porta | Sensore porta | |
| Sensore di temperatura | Sensore di temperatura | |
| Sistema raddrizzatore | Sistema raddrizzatore | 18kW (300A) montaggio su rack da 19", sistema raddrizzatore da 5U: |
| 6 moduli raddrizzatori da 50A (totale 300A) | ||
| Modulo controller di monitoraggio*1, porta di comunicazione SNMP | ||
| Distribuzione dell'alimentazione: | ||
| LLVD: 3x 63A/1P, 2x 40A/1P, 2x 32A/1P | ||
| BLVD: 2x16A/1P, 2x 10A/1P, 2x 6A/1P | ||
| Lampada a LED | Lampada a LED per illuminazione con interruttore, Tensione: AC220V, 60Hz. | |
| Ambiente | Temperatura di esercizio | -40℃ ~+55℃ (+Radiazione solare) |
| Temperatura di stoccaggio | -40℃~+70℃ | |
| Umidità di esercizio | 5%~95% (Senza condensa) | |
| Altitudine di esercizio | 0~4000 metri | |
-
