Sistema di rettifica delle telecomunicazioni per le telecomunicazioni con gestione e controllo a distanza

Visualizzazione del prodotto

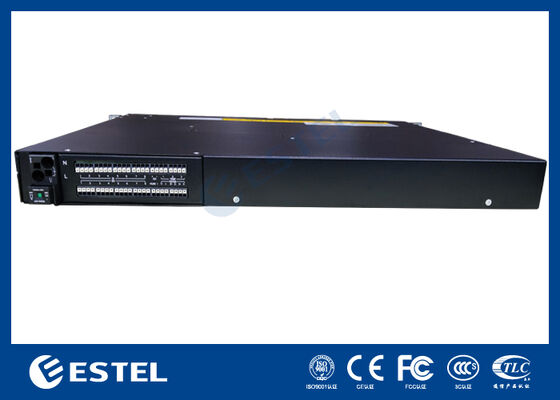

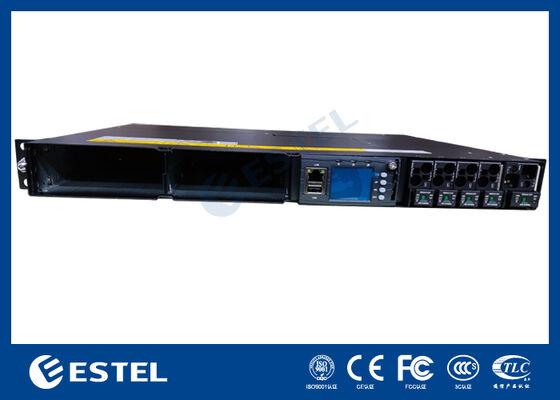

L'ET4860-M3J21 DC rack power system fornisce una soluzione di alimentazione DC ad alta capacità e resistente progettata specificamente per infrastrutture di telecomunicazioni, operazioni di data center,e applicazioni industriali che richiedono una distribuzione di corrente continua affidabile. Accetta un ingresso monofase 220VAC e fornisce una uscita stabile in CC regolabile tra 43VDC e 58VDC, con un punto di funzionamento nominale di 53,5VDC. Offre una capacità massima di uscita di 6kw,questo sistema supporta in modo affidabile gli impianti ad alta domanda, raggiungendo un'efficienza di conversione di potenza superiore al 96%.

Dotato di un design modulare e ridondante, il sistema supporta fino a 2*3000W di moduli raddrizzatori configurati per la ridondanza N+1, con ciascun modulo compatto con un peso inferiore a 2 kg.I raddrizzatori utilizzano raffreddamento ad aria forzata, raggiungere un fattore di potenza vicino all'unità (≥ 0,99), e mantenere una bassa distorsione armonica totale (THDi ≤ 5%) per una conversione di potenza efficiente e pulita.Protezione da ingresso IP20, il telaio 6U montabile su rack sottolinea la sicurezza operativa, la facilità di servizio e la semplice integrazione in armadi standard da 19 pollici.

Sistema

• Dimensioni: 482,0 ((W) × 350,0 ((D) × 1U ((H)

• Peso: ≤ 10 kg (senza raddrizzatori)

• Modalità di raffreddamento: raffreddamento naturale

• Modalità di installazione: installato su un rack di 19 pollici o all'interno dell'armadio

• Modalità di cablaggio: ingresso superiore e uscita superiore

• Modalità di manutenzione: manutenzione frontale, modifica del grado del modulo di supporto

• Livello di protezione: IP20

Distribuzione AC

• Modalità di ingresso:220VAC monofase, 63A/1PN

• Frequenza d'ingresso: 4566Hz, valore nominale: 50Hz/60Hz

Distribuzione DC

• Voltaggio di uscita: ¥43 ~ ¥58VDC, valore nominale: ¥53,5VDC

• Capacità massima6kW ((2*3kw, N+1 ridondanza)

• Dispositivi per la rimozione delle batterie:1*100A/1PN

• Dispositivi per il controllo del carico:BLVD:2*32A/1PN+2*63A/1PN

Rettificatore

• Voltaggio di ingresso:85VAC ~ 300VAC, nominale 220VAC

• Efficienza: >96%

• Potenza nominale: 3000 W (176 ∼ 300 VAC)

• Temperatura di funzionamento: ∼40°C ~ +75°C (potenza massima inferiore a 50°C)

• Dimensione: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1U/H)

• Peso: ≤ 2 kg

• Modalità di raffreddamento: raffreddamento forzato

• Fattore di potenza: ≥ 0.99

• THD: ≤ 5%

• Flusso di corrente continua: ¥43 ~ ¥58VDC, nominale ¥53,5VDC, massimo 55A

Controller

• Modello: MC2900

• Input del segnale: 4 AI (3 temperatura ambiente, 1 umidità), 8 DI

• Uscita dell'allarme: 8 contatti a secco

• Porta di comunicazione: RS232/485, SNMP

• Display mode: LCD

Ambiente

• Temperatura di funzionamento: ¥40°C ~ +65°C (potenza massima inferiore a 50°C)

• Temperatura di stoccaggio: ¥40°C ~ +70°C

• Umidità di funzionamento: 5% ~ 95% (non condensante)

• Altitudine: 0 ~ 3000 m (se l'altitudine è compresa tra 2000 m e 3000 m, la temperatura massima di funzionamento diminuisce di 1 °C con l'aumento dell'altitudine di 200 m.)
