Pannello di alimentazione per telecomunicazioni 30kW, alimentazione raddrizzatore e sistema di alimentazione ibrido DC per telecomunicazioni solari

Pannello di alimentazione per telecomunicazioni 30 kW Potenza da rettificatore e energia solare Sistema di alimentazione per telecomunicazioni DC ibrido

1. panoramica del sistema di alimentazione di ESTEL Telecom

L'apparecchio di alimentazione per telecomunicazioni a energia ibrida di ESTEL è costituito principalmente da un apparecchio esterno, un sistema di alimentazione per telecomunicazioni, un'unità di distribuzione di energia, un sistema di raffreddamento e un'unità di monitoraggio dell'ambiente.Questo tipo di armadio è personalizzabile, e le sue configurazioni sono basate su diverse esigenze di diversi clienti.

• Arredamento esterno
• Sistema di alimentazione per telecomunicazioni
• Unità di distribuzione dell'energia
• Sistema di raffreddamento
• Unità di monitoraggio ambientale
• Batterie
• Invertitore
• E così via

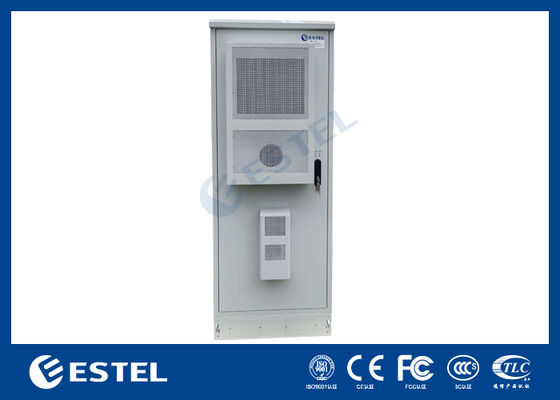

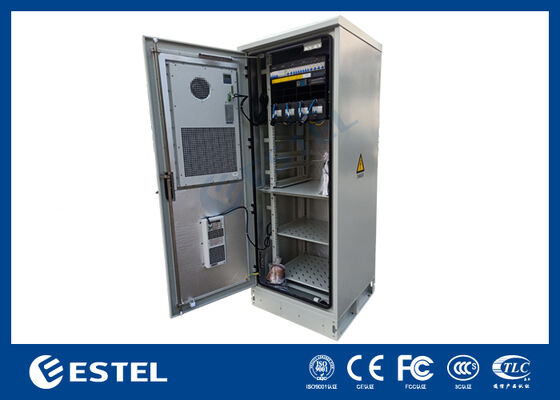

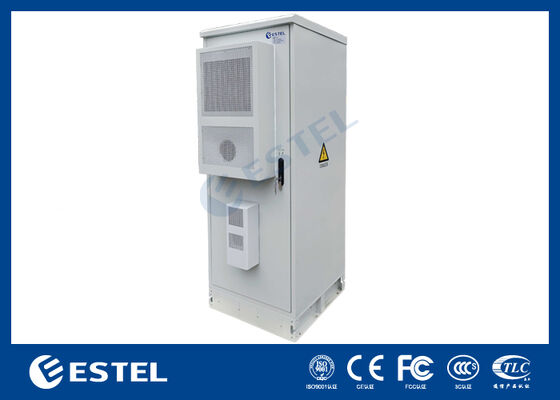

2. Caratteristiche del gabinetto esterno

• Modello: ET7575200A-38U
• Dimensione: 750*750*2000 mm
• Materiale: lamiera di acciaio galvanizzato
• Spazio: due compartimenti, compartimento superiore per il sistema di alimentazione delle telecomunicazioni, compartimento inferiore per le batterie
• Porta: una porta principale
• Blocco a tre punti
• Fabbricazione a partire da materiali di cui al capitolo 85
• Rivestimento: rivestimento in polvere di poliestere
• Colore: RAL7035
• Installazione: a pavimento

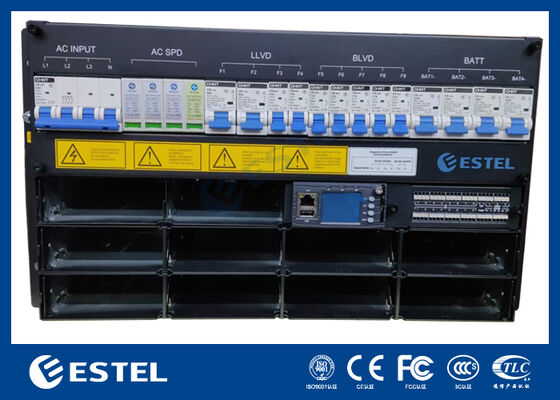

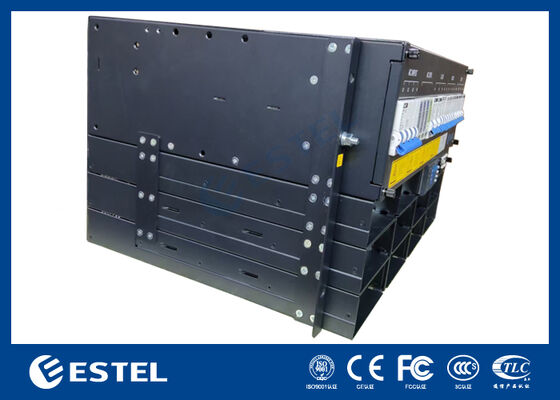

3. Caratteristiche del sistema di potenza delle telecomunicazioni

• Risorse energetiche: energia della rete e energia solare
• Capacità del sistema di alimentazione: massimo 30 kW (10× 3 kW)
• Input di potenza: 220VAC, monofase
• Flusso di corrente continua: 48VDC
• Interruttori di carico: 63A, 32A, 16A, 10A (secondo le esigenze del cliente)
• Batteria: ioni di litio, piombo-acido
• Sottili di alimentazione di manutenzione

4. Caratteristiche dell' unità di controllo

Sono disponibili PDU con prese di corrente di diverse norme, con opzioni per diversi gradi di componenti SPD.

5. Caratteristiche del sistema di raffreddamento

ESTEL fornisce diversi sistemi di raffreddamento in base alle caratteristiche climatiche del paese del cliente, ai dati di dissipazione termica delle attrezzature informatiche e alle condizioni di alimentazione del progetto del cliente.

• Climatizzatore da 110 VAC, 220 VAC, con capacità di raffreddamento da 500 W a 5000 W
• Climatizzatore a -48VDC, con capacità di raffreddamento da 300W a 3000W
• scambiatore di calore di 220VAC e -48VDC, con capacità di trasferimento di calore da 80W/K a 190W/K
• Climatizzatori combinati di 220VAC e -48VDC, con capacità di raffreddamento da 800W a 5000W

6Caratteristiche dell'unità di monitoraggio dell'ambiente

• Con modulo di comunicazione wireless 4G integrato (facoltativo, non incluso nella versione standard)
• supporto alla trasmissione Ethernet;
• Port seriali RS-485 multipli, supporto all'integrazione di protocolli intelligenti di molteplici marchi di fonte di alimentazione, condizionatore d'aria, batteria BMS, ecc.
• Porte di ingresso e di uscita multiple di segnale AI/DI/DO
• Supporto per sistemi satellitari multipli: GPS, Beidou (opzionale, non incluso nella versione standard)
• Tutte le porte sono dotate di protezioni EMI, EMS e contro le ondate di fulmine
• -36VDC a -72VDC di alimentazione
• 1U standard montato su scaffalatura
• Supporto per la fornitura e la manutenzione a un pulsante di un telefono cellulare APP (opzionale, non incluso nella versione standard)
• Supporto per la distribuzione e la manutenzione locali, aggiornamento del firmware locale e aggiornamento da remoto tramite rete
• Rispetto alle specifiche di più operatori (China Mobile, ecc.), società di torre, ecc. per la piattaforma di supervisione sul campo di interfaccia B e la piattaforma di alimentazione
