Sistema di alimentazione per telecomunicazioni IP65 Confinamento per alimentazione esterna con rettificatori da 200 A da 12 kW
Dettagli del prodotto
Sistema di alimentazione per telecomunicazioni da esterno IP65
,12kW Telecom Power Enclosure
,Sistema di alimentazione dei raddrizzatori 200A
Sistema di alimentazione per telecomunicazioni per esterni Custodia di alimentazione per esterni IP65 con raddrizzatori da 12 kW 200 A
1. Introduzione del sistema di alimentazione per telecomunicazioni da esterno IP65 Custodia per alimentazione da esterno con raddrizzatori da 12 kW 200 A
ET7575200A-38U-12kW/200A è un armadio per esterni in grado di fornire un'alimentazione stabile per apparecchiature di telecomunicazioni proteggendo al contempo le apparecchiature del cliente da danni e condizioni meteorologiche estreme. Fornisce un'alimentazione CC stabile e di alta qualità per apparecchiature IT di telecomunicazioni. L'armadio è la soluzione ideale per i collegamenti fisici di apparecchiature di telecomunicazione esterne che necessitano di alimentazione CC.

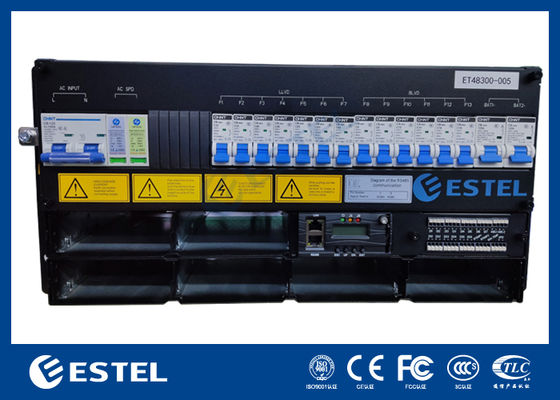

2. Parametri del sistema di alimentazione del raddrizzatore da 12 kW
I sistemi di alimentazione per telecomunicazioni sono prodotti personalizzati, la capacità del raddrizzatore, la capacità dell'energia solare, gli interruttori di ingresso, gli interruttori LLVD e BLVD e i marchi degli interruttori sono tutti basati sui requisiti del cliente.
Il sistema di alimentazione per questo quadro elettrico è un sistema di alimentazione con raddrizzatore puro da 12 kW 200 A. E i suoi parametri sono elencati nella tabella seguente.
| Articolo | Parametro | |
| Fisico |
Misurare |
L × P × A = 482,6 mm × 350,6 mm × 8U (A) |
|
Peso |
≤ 42 kg (senza moduli) |
|
|
Installazione |
Montabile su rack standard da 19'' |
|
|
Instradamento dei cavi |
Dal basso verso l'interno e dall'alto verso l'esterno |
|
|
Manutenzione |
Manutenzione frontale, sostituibile a caldo |
|
|
Grado IP |
IP20 | |
| Distribuzione dell'alimentazione CA |
Ingresso |
Monofase, 220 VCA |
|
Ingresso MCB |
2×125A/3P |
|
|
Frequenza |
45-65 Hz, valore nominale: 50 Hz/60 Hz |
|
|
SPD CA |
20kA/40kA, 8/20μs |
|
|
Uscita CA |
/ | |
|
Alimentazione CC Distribuzione |
Produzione |
Da -43 V CC a -58 V CC, uscita nominale: -53,5 V CC |
| Massimo. Capacità | Sistema di raddrizzatore da 12 kW (4× 3 kW); | |
|
MCB batteria |
2×125A/1P |
|
| Carica MCB |
LLVD: 2× 125A/1P, 2× 63A/1P |
|
|
BLVD: 4× 125A/1P, 4× 63A/1P |
||
|
SPD CC |
10kA/20kA, 8/20μs |
|
|
Raddrizzatore Modulo |
Tensione in ingresso |
85 V CA - 300 V CA, valore nominale: 220 V CA |
|
Efficienza |
≥ 96% |
|
|
Potenza di uscita nominale |
3000W |
|
|
Temperatura di lavoro |
Da -40 ℃ a +75 ℃ (50 ℃ a pieno carico in uscita) |
|
|
Misurare |
L × P × A = 106,5 mm × 286 mm × 41,5 mm (1U) |
|
|
Peso |
≤ 2,1 kg |
|
|
Raffreddamento |
Raffreddamento ad aria forzata |
|
|
Fattore di potenza |
≥ 0,99 a 220 V CA, carico 20% - 100%. |
|
|
Energia Monitoraggio |
Ingresso segnale |
AI a 4 vie (3 sensori di temperatura della batteria, 1 sensore di temperatura ambiente); DI a 8 vie; |
|
Uscita allarme |
DO a 8 vie |
|
|
Porte di comunicazione |
LAN, USB, RS485, SNMP |
|
|
Modalità di visualizzazione |
schermo LCD | |

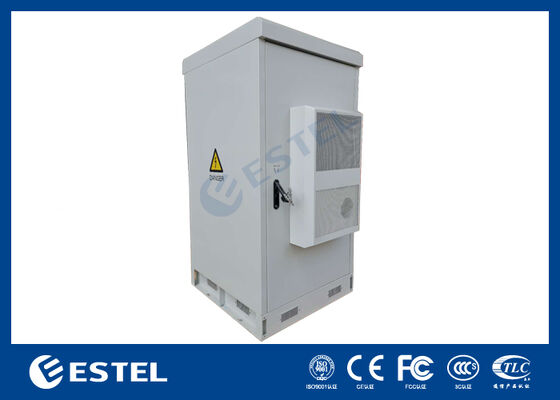

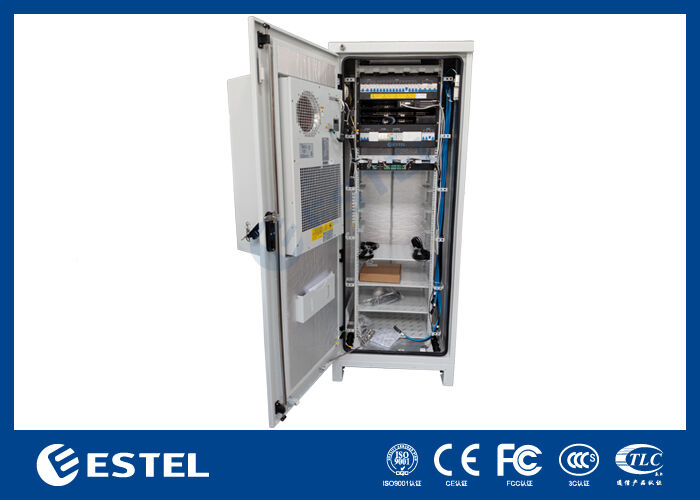

3. Parametri dell'involucro di alimentazione per esterni 38U IP65
1) Caratteristiche del gabinetto:
| Configurazione | Articolo | Parametro tecnico |
| Mobiletto | Modello | ET7575200A-38U |
| Livello di protezione | IP55 | |
| Dimensione esterna | H750mm×W750mm×D2000mm (può essere personalizzato) | |
| Dimensione interna | Binario da 19 pollici, 35U | |
| Materiale | Acciaio zincato, piastra interna: 1,0 mm, piastra esterna: 1,2 mm, spessore base: 2,0 mm, doppia parete | |
| Isolamento | PEF | |
| Rivestimento | Verniciatura a polvere poliestere | |
| Colore | RAL7035 | |
| Serratura | Sistema di chiusura a tre punti | |
| Cerniera | Cerniera interna | |
| Opzioni di installazione | Installazione a pavimento con accessori di installazione | |
| Instradamento dei cavi | Cavo in entrata e in uscita dal fondo dell'armadio | |
| Manutenzione | Una porta d'ingresso | |
| Raffreddamento | Capacità di raffreddamento | 1500W |
| Alimentazione elettrica | 48 V CC | |
| PDU | Unità di distribuzione dell'energia | Spina britannica a 6 vie da 125 A |
| sensori | Sensore porta, sensore acqua, sensore temperatura e umidità, sensore fumo | |
| Altri | Illuminazione | Lampada LED: 48VDC con interruttore |
| Ambiente | Temperatura di lavoro | -40℃ ~+55℃ (+radiazione solare) |
| Temperatura di conservazione | -40℃~+70℃ | |
| Umidità di lavoro | 5%~95%(senza condensa) | |
| Altitudine di lavoro | 0~4000 metri | |
2) Caratteristiche di protezione:
- Protezione completa da polvere, olio e altri materiali non corrosivi
- Protezione completa dal contatto con apparecchiature chiuse
- Protezione dall'acqua, fino all'acqua proiettata da un ugello contro l'involucro da qualsiasi direzione
- Disponibile con montaggio a parete, indipendente, su canale e su palo del telegrafo
- Sono disponibili servizi di logo serigrafato, anodizzazione o incisione
4. Applicazioni del sistema di alimentazione per telecomunicazioni per esterni Custodia di alimentazione per esterni IP65 con raddrizzatori da 12 kW 200 A
L'armadio per esterni è ampiamente utilizzato nei siti di telecomunicazioni mobili degli operatori di telecomunicazioni, piccoli rifugi esterni, armadi di controllo elettrico ferroviario, stazioni base di comunicazione, stazioni di rilevamento dell'aria esterna, armadi di controllo solare, ecc.
-
