Armadio di alimentazione per telecomunicazioni IP65 per esterni con raddrizzatori da 21kW 350A
Dettagli del prodotto
Sistema di alimentazione per telecomunicazioni all'aperto IP65
,21kW Telecom Power Enclosure
,350A Rettificatori sistema di alimentazione esterno
Sistema di alimentazione per telecomunicazioni per esterni IP65, armadio di alimentazione per esterni con raddrizzatori da 21kW 350A
1. Introduzione del sistema di alimentazione per telecomunicazioni per esterni IP65, armadio di alimentazione per esterni con raddrizzatori da 21kW 350A
ET7575200A-38U-21kW/350A è un armadio per esterni in grado di fornire un'alimentazione stabile per le apparecchiature di telecomunicazione, proteggendo al contempo le apparecchiature del cliente da danni e condizioni meteorologiche estreme; fornisce un'alimentazione CC stabile e di alta qualità per le apparecchiature IT di telecomunicazione. L'armadio è una soluzione ideale per le connessioni fisiche di apparecchiature di telecomunicazione esterne che necessitano di alimentazione CC.
2. Parametri del sistema di alimentazione del raddrizzatore da 21kW
I sistemi di alimentazione per telecomunicazioni sono prodotti personalizzati; la capacità del raddrizzatore, la capacità dell'energia solare, gli interruttori di ingresso, gli interruttori LLVD e BLVD e i marchi degli interruttori sono tutti basati sui requisiti del cliente.

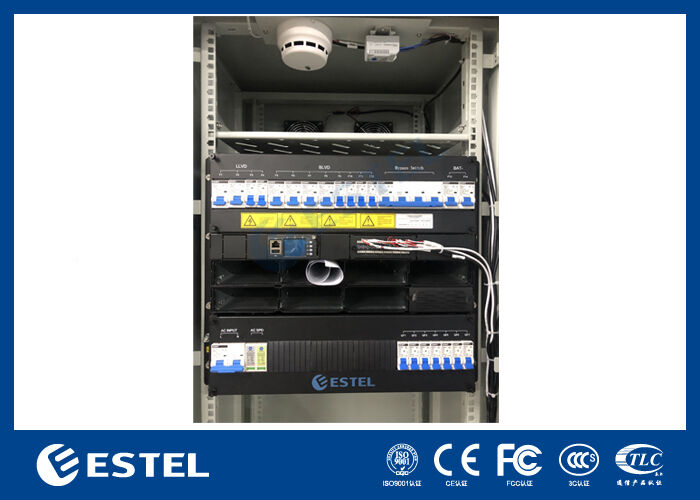

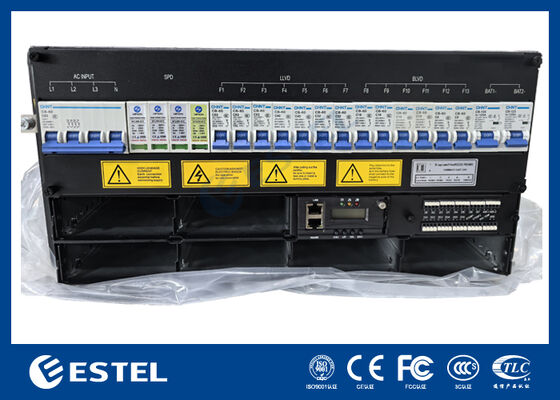

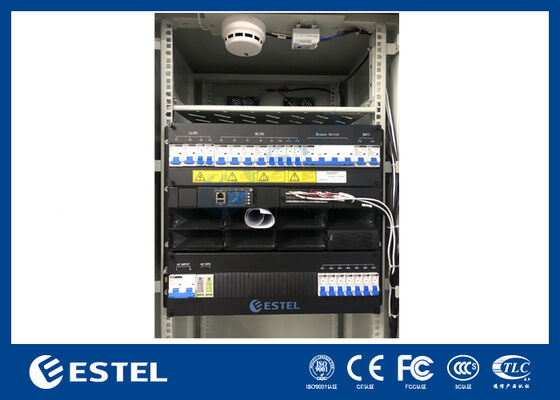

Il sistema di alimentazione per questo armadio di alimentazione è un sistema di alimentazione a raddrizzatore puro da 21kW 350A. E i suoi parametri sono elencati nella tabella sottostante.
| Articolo | Parametro | |
| Fisico |
Dimensioni |
L × P × A = 482,6 mm × 350,6 mm × 9U (A) |
|
Peso |
≤ 45 kg (senza moduli) |
|
|
Installazione |
Montabile su rack standard da 19’’ |
|
|
Instradamento cavi |
Ingresso dal basso e uscita dall'alto |
|
|
Manutenzione |
Manutenzione frontale, sostituibile a caldo |
|
|
Grado IP |
IP20 | |
| Distribuzione alimentazione CA |
Ingresso |
1 fase, 220 V CA |
|
Interruttore automatico di ingresso |
2× 125A/3P |
|
|
Frequenza |
45-65 Hz, valore nominale: 50 Hz/60 Hz |
|
|
SPD CA |
20kA/40kA, 8/20μs |
|
|
Uscita CA |
/ | |
|
Alimentazione CC Distribuzione |
Uscita |
-43 V CC a -58 V CC, uscita nominale: -53,5 V CC |
| Capacità massima | Sistema raddrizzatore da 21kW (7× 3kW); | |
|
Interruttori automatici batteria |
2× 125A/1P |
|
| Interruttori automatici carico |
LLVD: 2× 125A/1P, 2× 63A/1P |
|
|
BLVD: 4× 125A/1P, 4× 63A/1P |
||
|
SPD CC |
10kA/20kA, 8/20μs |
|
|
Raddrizzatore Modulo |
Tensione di ingresso |
85 V CA - 300 V CA, valore nominale: 220 V CA |
|
Efficienza |
≥ 96% |
|
|
Potenza di uscita nominale |
3000W |
|
|
Temperatura di esercizio |
-40℃ a +75℃ (50℃ a pieno carico) |
|
|
Dimensioni |
L × P × A = 106,5 mm × 286 mm × 41,5 mm (1U) |
|
|
Peso |
≤ 2,1 kg |
|
|
Raffreddamento |
Raffreddamento ad aria forzata |
|
|
Fattore di potenza |
≥ 0,99 a 220 V CA, carico 20% - 100% |
|
|
Potenza Monitoraggio |
Ingresso segnale |
4 vie AI (3 sensori di temperatura della batteria, 1 sensore di temperatura ambiente); 8 vie DI; |
|
Uscita allarme |
8 vie DO |
|
|
Porte di comunicazione |
LAN, USB, RS485, SNMP |
|
|
Modalità di visualizzazione |
LCD | |

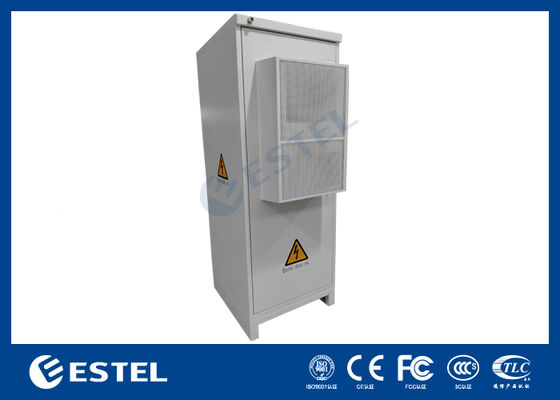

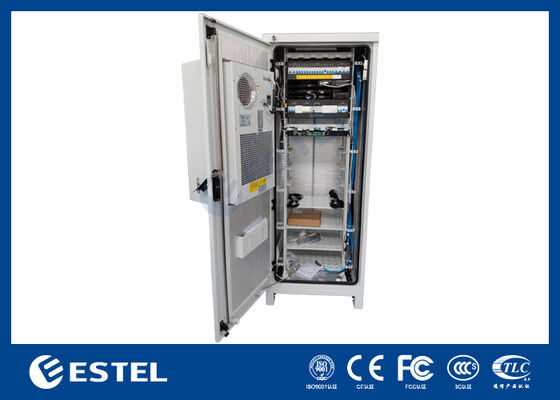

3. Parametri dell'armadio di alimentazione per esterni IP65 da 38U
| Configurazione | Articolo | Parametro tecnico |
| Armadio | Modello | ET7575200A-38U |
| Livello di protezione | IP65 | |
| Dimensione esterna | 2000 (A) × 750 (L) × 750 (P) mm | |
| Spazio interno | Rack standard da 19’’, totale 38U, può essere adattabile sia a rack da 19’’ che a rack da 21’’, supporta uno o due scomparti, supporta ripiani per batterie, compatibile sia con batterie al litio che con batterie al piombo acido | |
| Materiale | Struttura a parete singola, lamiera d'acciaio zincata; | |
| Isolamento | Con schiuma isolante | |
| Porta | Una porta anteriore (manutenzione frontale) | |
| Serratura | Serratura a tre punti antifurto (supporta lucchetto) | |
| Cerniera | Cerniera interna | |
| Rivestimento | Rivestimento in polvere di poliestere | |
| Colore | RAL7035 (o in base alla richiesta del cliente) | |
| Instradamento cavi | Ingresso e uscita cavi dal fondo dell'armadio | |
| Installazione | Montaggio a pavimento | |
| Raffreddamento | Condizionatore d'aria | 300W /500W/1000W, ecc., supporta DC48V o AC220/AC110V |
| Scambio termico | 80K/W, 100K/W, ecc. | |
| Sistema di ventilazione | Sistema di ventole di emergenza con un termoregolatore | |
| Sistema di alimentazione per telecomunicazioni |
Sottotelaio di alimentazione (3U/6U/ecc.) |
Tipi di ingresso di alimentazione, capacità del sistema raddrizzatore, capacità del sistema solare, interruttori automatici sono tutti personalizzati in base alle esigenze dei clienti. |
| Moduli raddrizzatori | Diversi modelli di modelli di raddrizzatori ad alta efficienza per la selezione | |
| Moduli solari | Modelli di raddrizzatori ad alta efficienza per la selezione | |
| Controller | Controller intelligente per il monitoraggio, il controllo e la comunicazione del sistema di alimentazione | |
| Scatola di distribuzione dell'alimentazione | Personalizzabile in base alle esigenze del cliente | |
| PDU | Con varie opzioni di diversi standard di prese di corrente, personalizzabile |
4. Vantaggi del sistema di alimentazione per telecomunicazioni per esterni
- Struttura modulare, facile da espandere
- Soluzione conveniente e personalizzabile
-
