Power Core per Data Center per alimentazione DC fino a 1000A
1. Panoramica
Il Power Core 1000A di ESTEL è un nucleo di alimentazione CC ad alta capacità appositamente progettato per sale telecom e applicazioni di data center, converte l'alimentazione CA monofase a 220 V CA o trifase a 380 V CA in alimentazione CC di alta qualità per alimentare apparecchiature di telecomunicazione e IT.
2. Applicazioni
- Alimentazione del centro siti di telecomunicazioni
- Alimentazione telecomunicazioni del data center
- Stazione di terra satellitare
- Alimentazione stazione microonde
3. Composizioni e caratteristiche
Questo power core da 1000 A è composto principalmente da un controller di alimentazione intelligente, moduli raddrizzatori di alta qualità, interruttori automatici e dispositivi SPD per l'alimentazione in ingresso CA e il circuito di uscita CC.

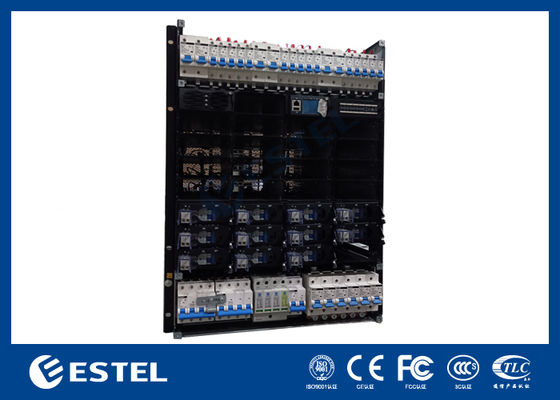

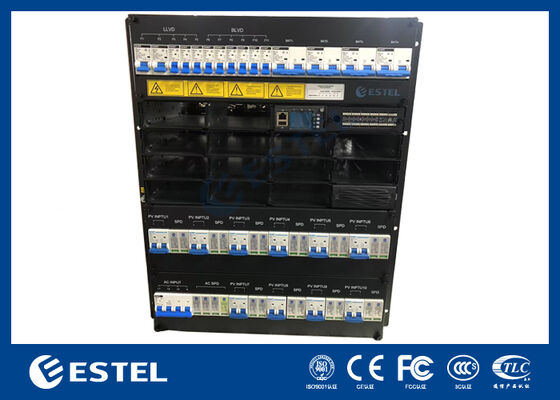

1) Sottotelaio Power Core o Armadio Power Core:
Il sistema Power Core da 1000 A può essere costruito in un sottotelaio montabile su rack da 19'' o in un armadio con rack da 19''. Dipende dalle esigenze del cliente in termini di capacità di alimentazione e spazio di installazione. È prodotto come un sottotelaio o un armadio assemblato, con tutti i controller di alimentazione, gli slot dei moduli raddrizzatori, gli interruttori di distribuzione dell'alimentazione e SPD integrati all'interno.
2) Controller di alimentazione intelligente:
Ha uno schermo LCD per visualizzare le informazioni sul funzionamento del sistema di alimentazione e l'impostazione dei parametri locali, supporta non solo la lettura e la scrittura dei parametri, ma anche il caricamento e il download dei parametri. Fornisce funzioni di monitoraggio e controllo locali tramite browser Web e supporta SNMP per funzioni di monitoraggio e controllo remoto.
| Telemetria remota |
Controllo remoto |
Gestione della batteria |
Modalità di risparmio energetico |
Allarmi ed eventi |
|
Tensione e corrente CA
Tensione e corrente CC
Corrente e temperatura della batteria
Temperatura ambiente
Tensione e corrente del modulo raddrizzatore
|
Carica di equalizzazione e flottaggio della batteria
Regolazione della tensione dei moduli raddrizzatori
Limitazione della corrente dei moduli raddrizzatori
Controllo On/Off dei moduli raddrizzatori
Disconnessione del carico
Disconnessione della batteria
|
Carica di potenziamento
Compensazione della temperatura
Test della batteria
Disconnessione a bassa tensione
Disconnessione ad alta temperatura
Previsione della capacità della batteria
|
Raddrizzatori ad alta/standard efficienza
Gestione della miscela
Raddrizzatori in esecuzione ciclica
Raddrizzatori in esecuzione in stato di dormienza
|
SPD, fusibile di carico, scarica della batteria, squilibrio di corrente, disconnessione del carico, guasto dell'ingresso CA del raddrizzatore, guasto della comunicazione del raddrizzatore,
eccetera
|
| Quanto sopra è un elenco non esaustivo, per conoscere tutte le funzioni, contattaci. |
3) Modulo raddrizzatore:
I moduli raddrizzatori convertono l'alimentazione CA in alimentazione CC di alta qualità, sono sostituibili a caldo. In base alle diverse esigenze del cliente in termini di capacità di corrente totale, efficienza di conversione CA-CC, fascia di budget, quantità e specifiche del carico di alimentazione, ecc., verranno utilizzati un numero diverso di moduli e un modello diverso di moduli. Tutti i moduli all'interno sono configurati con ventola per il raffreddamento ad aria forzata.
| Articolo |
Parametro |
Articolo |
Parametro |
| Tensione di esercizio |
Da 85 V CA a 290 V CA
|
Tensione di uscita
|
42 V CC~58 V CC, il valore nominale è 53,5 V |
| Frequenza |
45 Hz~66 Hz, il valore nominale è 50 Hz/60 Hz |
Potenza lineare
riduzione di potenza
|
3000 W (176 V CA~290 V CA)
3000 W~1250 W (175 V CA~85 V CA)
|
|
Corrente di ingresso
|
≤18A |
Tensione regolata
precisione
|
≤±0,6％V |
| Fattore di potenza |
≥0,99 (220 V CA@20%~100% carico) |
Potenza in standby |
≤4W |
| THD |
≤5％ (50%~100% carico)
|
Durata dell'avvio
|
3s~8s (modalità di avvio istantaneo)
|
| Dimensioni |
41,5 mm (A)×106,4 mm (L)×291 mm (P)
|
Peso (senza
imballaggio)
|
2 kg
|
| Quanto sopra è un elenco non esaustivo delle caratteristiche di un modello, per conoscere tutte le funzioni e più moduli raddrizzatori, contattaci. |
4) Interruttori automatici e SPD in ingresso CA:
Sono disponibili diversi marchi di interruttori automatici. E tutti gli interruttori automatici sono configurati in base alle caratteristiche dei tipi di alimentazione in ingresso e alle esigenze del cliente. ESTEL consiglierà la configurazione SPD comunemente utilizzata, è supportata anche l'esigenza speciale del cliente.
5) Interruttori automatici e SPD in uscita CC:
La configurazione degli interruttori automatici e degli SPD in uscita CC si basa sulle esigenze del cliente, sarà necessario avere informazioni su quanti dispositivi di consumo di energia in totale e qual è la potenza di ciascun dispositivo di consumo, quanti interruttori automatici dovrebbero essere riservati per scopi futuri, ecc. Tutto questo è negoziabile.
6) Altri:
Interruttori automatici della batteria, bypass, prese di servizio, ecc. possono essere inclusi nel sistema power core in base alle esigenze del cliente.
4. Come acquistare
1) Il cliente invia una richiesta online
2) ESTEL aiuta e guida il cliente a confermare le sue esigenze tecniche
3) ESTEL elabora una soluzione tecnica con il prezzo per il cliente
4) Il cliente conferma il preventivo e la configurazione (regola la soluzione se necessario)
5) Il cliente emette un ordine di acquisto a ESTEL ed effettua il pagamento anticipato
6) ESTEL effettua la produzione e invia le immagini del prodotto finito al cliente
7) Il cliente effettua il pagamento finale, ESTEL imballa i prodotti e invia la conferma al cliente
8) Pronto per la spedizione (ESTEL può organizzare la spedizione via mare e via aerea in tutti i paesi su richiesta del cliente)
