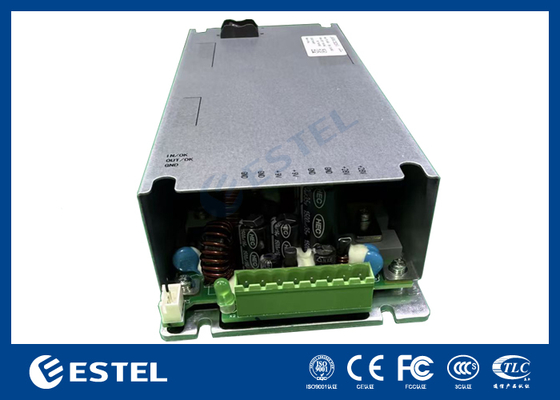

MR483000HG2B-GS Modulo rettificatore ad alta efficienza da 3000 W, ingresso 85290VAC, uscita 4258VDC, raffreddamento ad aria forzata, certificato CE/UL

Visualizzazione del prodotto

MR483000HG2B-GSè un dispositivo di alimentazione che converte la tensione AC standard in 48 Vdc stabili per i sistemi di alimentazione di comunicazione.
Per una maggiore capacità di carico, i moduli rettificatori possono essere collegati in parallelo o un modulo di monitoraggio indipendente aggiuntivo può essere utilizzato per il controllo intelligente.

Il modulo raddrizzatore è un'unità modulare plug-in progettata per essere compatibile con scaffalature e armadi.

Ambiente operativo

Caratteristiche elettriche

Parametri di ingresso

• Tensione di funzionamento: da 85 a 290 Vac

• Frequenza: 45 Hz ~ 66 Hz (Nominale: 50/60 Hz)

• Corrente di ingresso: ≤ 18A

• Fattore di potenza: ≥ 0,99 (a 220Vac, carico 20%~100%)

• THD: ≤ 5% (a carico 50%~100%)

Parametri di uscita

• Voltaggio di uscita: 42VDC ~ 58VDC (nominale: 53,5VDC)

• Classificazione della potenza lineare:

  • 3000W da 176VAC a 290VAC

  • Derate a 1250W da 175VAC a 85VAC

• Regolazione della tensione: ≤ ± 0,6%Vo

• Ripple e rumore: ≤200mVp-p (larghezza di banda ≤20MHz)

• Potenza in standby: ≤ 4 W

• Tempo di avvio: 3 s ~ 8 s

• Tempo di attesa: > 10 ms

• Rumore del telefono: ≤ 2 mV

• tensione acustica a banda larga:

  • ≤ 50 mV (3,4 kHz ~ 150 kHz)

  • ≤ 20mV (0,15MHz ~ 30MHz)

Caratteristiche meccaniche

• Dimensioni: 41,5 mm (H) × 106,4 mm (W) × 291 mm (D)

• Peso: < 2 kg

• Rifrescamento: raffreddamento forzato ad aria con ventilatore integrato (regolamento lineare della velocità)

Caratteristiche di produzione

• Grafici e curve inclusi nel manuale originale (corrente di uscita, riduzione della tensione di ingresso, riduzione della temperatura, curva di efficienza)

Altre caratteristiche

Caratteristiche di protezione

• Supertensione di ingresso:

  • 290~300Vac → luce di avvertimento, uscita normale

  • 300Vac → uscita spenta

• sotto tensione:

  • < 80±5Vac → uscita disattivata

  • 80~90Vac → recupero automatico

• Supertensione di uscita:

  • Interno: 58,5 VDC~60,5 VDC, blocco, ripristino tramite riattivazione

  • L'impianto di accensione deve essere dotato di un sistema di accensione a corrente continua.

• Limitazione della corrente: vedere curva di uscita

• Cortocircuito: tolleranza a lungo termine, recupero automatico

• Super-temperatura: protetto

• Certificazioni: CE, UL, CB

  • Ulteriori informazioni:

• EMC: EN 55032 Classe B, EN 55035, IEC 61000-3-2/3

• Protezione da fulmini: 5kA (8/20μs)

• MTBF: > 500 000 ore @ 25°C

• Noise: ≤ 55 dB (A) @ 40°C

Descrizione dell'interfaccia

Disegno degli spilli del dito in oro

Descrizione del pannello del modulo

Indicatori sul pannello anteriore:

• Potenza (verde)

  • Attivo: normale

  • Disattivato: Nessun ingresso / ingresso anormale

  • Flash a 4 Hz: stato della query manuale

• Alarme (giallo)

  • Disattivato: nessun allarme

  • Attivo: limite di corrente

  • 0.5Hz flash: perdita di comunicazione

  • 4Hz flash: errore di indirizzo

Errore (rosso)

• Accesi: Nessuna uscita / guasto interno

• Blocco di sovratensione: scollegare per 1 minuto per ripristinare
