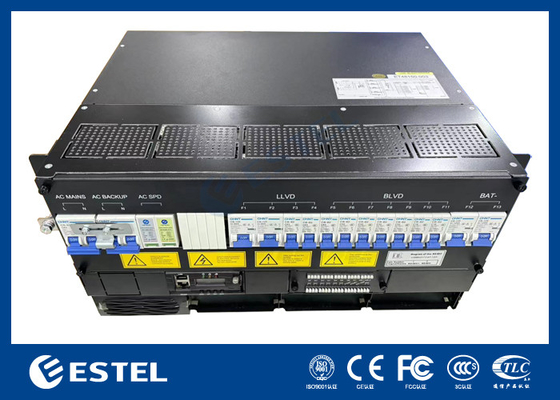

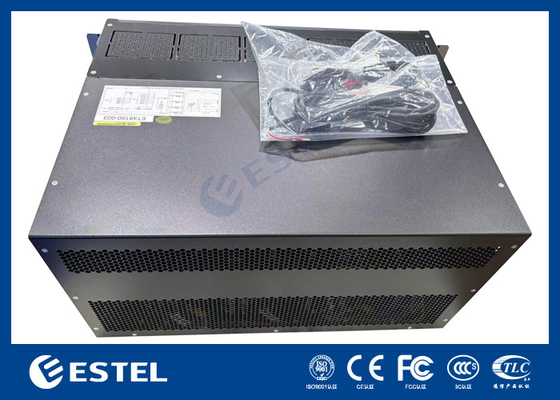

Sistema di alimentazione CC rack-mount 7U da 3–27kW ad alta capacità, raddrizzatori modulari da 3000W, ampio ingresso CA, >96% di efficienza

Panoramica del prodotto

Il sistema di alimentazione CC rack-mount 7U da 3–27kW è una soluzione ad alta capacità progettata per reti di telecomunicazioni, data center e strutture industriali che richiedono un'alimentazione CC affidabile. Supporta sia l'ingresso trifase a 380 VCA che l'ingresso monofase a 220 VCA, fornendo un'uscita stabile da –43 a –58 VCC con un valore nominale di –53,5 VCC. Con una capacità massima di 27 kW, questo sistema garantisce una potenza sufficiente per applicazioni su larga scala, mantenendo al contempo un'efficienza superiore al 96%.

Il sistema integra fino a nove moduli raddrizzatori, ciascuno con una potenza nominale di 3000 W e un peso ≤2 kg. Questi moduli sono dotati di raffreddamento forzato, fattore di potenza elevato ≥0,99 e THD ≤5%, garantendo una conversione di potenza CC pulita e stabile. Con manutenzione frontale, ingresso cavi superiore e protezione IP20, il design privilegia la sicurezza, la manutenzione e la facilità di integrazione in rack da 19 pollici.

La distribuzione CC include sei interruttori automatici per batterie da 125 A e quattro interruttori automatici per carico da 63 A, fornendo una gestione del carico flessibile e sicura. Il controller intelligente supporta 4 ingressi analogici, 7 ingressi digitali, 6 allarmi a contatto pulito e comunicazione remota tramite RS232/485 e SNMP. Il monitoraggio locale è abilitato tramite un display LCD.

Costruita per ambienti difficili, l'unità funziona da –40℃ a +65℃, resiste a un'umidità dal 5 al 95% senza condensa e mantiene un funzionamento stabile ad altitudini fino a 3000 m. Con la sua architettura modulare e le prestazioni robuste, il sistema di alimentazione CC 7U da 3–27kW è la scelta ideale per le infrastrutture critiche che richiedono soluzioni energetiche scalabili e affidabili.

Sistema

• Dimensioni: 482,0 (L) × 350,0 (P) × 7U (A)

• Peso: ≤30 kg (senza raddrizzatori)

• Modalità di raffreddamento: Raffreddamento naturale

• Modalità di installazione: Installato su rack da 19 pollici o all'interno dell'armadio

• Modalità di cablaggio: Ingresso superiore e uscita superiore

• Modalità di manutenzione: Manutenzione frontale, supporto cambio modulo

• Livello di protezione: IP20

Distribuzione CA

• Modalità di ingresso: Trifase a 380 VCA o monofase a 220 VCA

• Capacità di ingresso: 1×63A/3P

• Frequenza di ingresso: 45–66 Hz, valore nominale: 50 Hz/60 Hz

• SPD CA: 20 kA/40 kA, 8/20μs

Distribuzione CC

• Tensione di uscita: –43 ~ –58 VCC, valore nominale: –53,5 VCC

• Capacità massima: 27 kW (3 kW × 9)

• Interruttori automatici per batterie: 6×125A/1P

• Interruttori automatici per carico: LLVD: Nessuno; BLVD: 4×63A/1P

• SPD CC: 10 kA, 8/20μs

Raddrizzatore

• Tensione di ingresso: 85 VCA ~ 300 VCA, nominale 220 VCA

• Efficienza: >96%

• Potenza nominale: 3000 W (176–300 VCA)

• Temperatura di esercizio: –40℃ ~ +75℃ (uscita completa inferiore a 50℃)

• Dimensioni: 106,5 mm (L) × 286 mm (P) × 41,5 mm (A) (1U/A)

• Peso: ≤2 kg

• Modalità di raffreddamento: Raffreddamento forzato

• Fattore di potenza: ≥0,99

• THD: ≤5%

• Uscita CC: –43 ~ –58 VCC, nominale –53,5 VCC, massimo 55 A

Controller

• Ingresso segnale: 4 AI (3 temperatura batteria, 1 temperatura ambiente), 7 DI

• Uscita allarme: 6 contatti puliti

• Porta di comunicazione: RS232/485, SNMP

• Modalità di visualizzazione: LCD

Ambiente

• Temperatura di esercizio: –40℃ ~ +65℃ (uscita completa inferiore a 50℃)

• Temperatura di stoccaggio: –40℃ ~ +70℃

• Umidità di esercizio: 5% ~ 95% (senza condensa)

• Altitudine: 0 ~ 3000 m (Se l'altitudine è compresa tra 2000 m e 3000 m, la temperatura massima di esercizio diminuisce di 1℃ quando l'altitudine aumenta di 200 m.)
