Soluzione di alimentazione a corrente continua compatta da 3 ‰ 9 kW 6U, ad alta efficienza > 96%, rettificatori modulari da 3000 W, ingresso AC flessibile

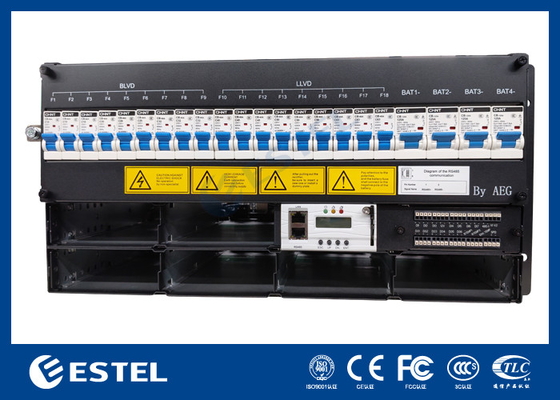

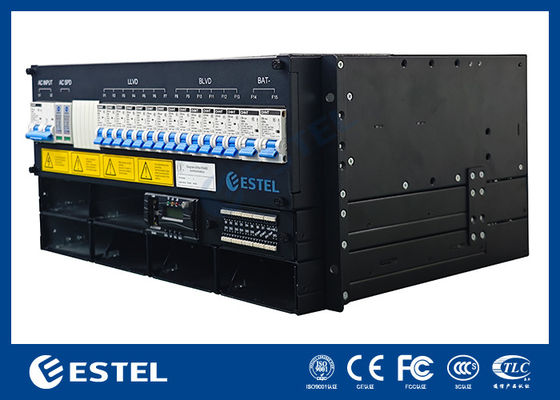

Visualizzazione del prodotto

La soluzione di alimentazione a corrente continua montata su rack da 3 ‰ 9 kW 6U è progettata per fornire energia affidabile ed efficiente per telecomunicazioni, infrastrutture informatiche e siti industriali.supporto sia per l'ingresso trifase 380VAC sia per l'ingresso monofase 220VAC, fornisce un'uscita regolata da 43 a 58 Vdc con un valore nominale di 53,5 Vdc, che lo rende adatto per l'alimentazione stabile in corrente continua nelle reti critiche.

Questo sistema raggiunge una potenza massima di uscita di 9 kW attraverso tre moduli rettificatori intercambiabili a caldo, ciascuno con potenza nominale di 3000 W e peso inferiore a 2 kg. Con raffreddamento ad aria forzata, alto fattore di potenza ≥ 0.99, e distorsione armonica totale ≤ 5%, i raddrizzatori garantiscono prestazioni stabili e conversione di potenza di alta qualità anche a carichi elevati.

Dotato di doppi interruttori di batteria 125A e di più interruttori di carico BLVD, il sistema offre una distribuzione DC flessibile e una maggiore sicurezza.Il suo controller integra il monitoraggio della temperatura (batteria e ambiente), ingressi digitali e allarmi a contatto a secco, mentre le porte di comunicazione (RS232/485, SNMP) consentono la sorveglianza remota.

Progettato per la durabilità, il sotto-soffitto funziona da 40°C a +65°C, tollera l'umidità non condensante del 5-95% e mantiene prestazioni affidabili fino a 3000 m di altitudine.manutenzione dell'accesso frontale, e la protezione IP20 lo rendono una scelta pratica per gli operatori che cercano efficienza, scalabilità e facilità di implementazione in applicazioni mission-critical.

Sistema

• Dimensione: 482,0 (W) × 350,0 (D) × 6U (H)

• Peso: ≤ 25 kg (senza raddrizzatori)

• Modalità di raffreddamento: raffreddamento naturale

• Modalità di installazione: installato su un rack di 19 pollici o all'interno dell'armadio

• Modalità di cablaggio: ingresso superiore e uscita superiore

• Modalità di manutenzione: manutenzione frontale, modifica del grado del modulo di supporto

• Livello di protezione: IP20

Distribuzione AC

• Modalità di ingresso: 380VAC trifase o 220VAC monofase

• Capacità di ingresso: 1×63A/3P

• Frequenza d'ingresso: 4566Hz, valore nominale: 50Hz/60Hz

• SPD CA: 20kA/40kA, 8/20μs

Distribuzione DC

• Voltaggio di uscita: ¥43 ~ ¥58VDC, valore nominale: ¥53,5VDC

• Capacità massima: 9kW (3kW × 3)

• Disattivatori di batteria: 2×125A/1P

• Dispositivi per il controllo del carico: LLVD: Nessuno; BLVD: 3×63A/1P, 3×40A/1P, 1×25A/1P

• SPD a corrente continua: 10kA, 8/20μs

Rettificatore

• Tensione di ingresso: 85VAC ~ 300VAC, 220VAC nominale

• Efficienza: >96%

• Potenza nominale: 3000 W (176 ∼ 300 VAC)

• Temperatura di funzionamento: ∼40°C ~ +75°C (potenza massima inferiore a 50°C)

• Dimensione: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1U/H)

• Peso: ≤ 2 kg

• Modalità di raffreddamento: raffreddamento forzato

• Fattore di potenza: ≥ 0.99

• THD: ≤ 5%

• Flusso di corrente continua: ¥43 ~ ¥58VDC, nominale ¥53,5VDC, massimo 55A

Controller

• Input del segnale: 4 AI (3 batteria temp., 1 temperatura ambiente), 7 DI

• Soluzione di allarme: 6 contatti secchi

• Porta di comunicazione: RS232/485, SNMP

• Display mode: LCD

Ambiente

• Temperatura di funzionamento: ¥40°C ~ +65°C (potenza massima inferiore a 50°C)

• Temperatura di stoccaggio: ¥40°C ~ +70°C

• Umidità di funzionamento: 5% ~ 95% (non condensante)

• Altitudine: 0 ~ 3000 m (se l'altitudine è compresa tra 2000 m e 3000 m, la temperatura massima di funzionamento diminuisce di 1 °C con l'aumento dell'altitudine di 200 m.)
