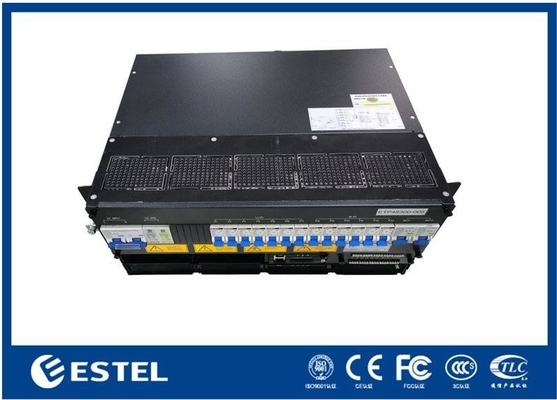

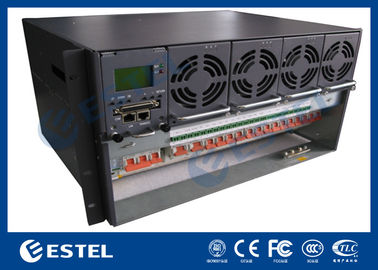

Sistema di alimentazione CC da 3–18kW 6U Subrack, ingresso 380VAC/220VAC, uscita –43 a –58VDC, >96% di efficienza, moduli raddrizzatori ≤2kg

Panoramica del prodotto

Il sistema di alimentazione CC da 3–18kW 6U Subrack è una soluzione di alimentazione affidabile e scalabile progettata per applicazioni di telecomunicazioni, IT e industriali. Supporta sia l'ingresso trifase a 380VAC che l'ingresso monofase a 220VAC, fornendo un'uscita stabile da –43 a –58VDC con un valore nominale di –53,5VDC. Con una capacità massima del sistema di 18kW e un'efficienza superiore al 96%, garantisce alte prestazioni, risparmio energetico e funzionamento costante.

Il sistema adotta un'architettura modulare con un massimo di sei moduli raddrizzatori, ciascuno con una potenza nominale di 3000W e un peso inferiore a 2 kg. I moduli sono dotati di raffreddamento forzato, fattore di potenza ≥0,99 e THD ≤5%, fornendo un'uscita CC pulita ed efficiente. Il design leggero con supporto per la manutenzione frontale semplifica l'installazione e l'assistenza, mentre la protezione IP20 garantisce sicurezza e durata.

Dotato di quattro interruttori automatici per batterie (4×125A/1P) e doppi interruttori automatici per carico (2×63A/1P), il sistema fornisce una distribuzione CC sicura. Integra inoltre 4 ingressi analogici per la temperatura della batteria e ambiente, 7 ingressi digitali e 6 uscite di allarme a contatto pulito. Il monitoraggio è abilitato tramite RS232/485 e SNMP, con un'interfaccia LCD per un funzionamento intuitivo.

Costruito per ambienti difficili, l'unità funziona da –40℃ a +65℃ (pieno carico inferiore a 50℃), resiste all'umidità dal 5–95% senza condensa e supporta l'installazione ad altitudini fino a 3000 m. Il suo design compatto 6U e la compatibilità con rack da 19 pollici lo rendono la scelta ideale per applicazioni di alimentazione critica che richiedono alta efficienza, scalabilità e affidabilità.

Subrack 6U da 3-18kW

Sistema

• Dimensioni: 482,0(L) × 350,0(P) × 6U(A)

• Peso: ≤25 kg (senza raddrizzatori)

• Modalità di raffreddamento: Raffreddamento naturale

• Modalità di installazione: Installato su rack da 19 pollici o all'interno dell'armadio

• Modalità di cablaggio: Ingresso superiore e uscita superiore

• Modalità di manutenzione: Manutenzione frontale, supporto per la sostituzione dei moduli

• Livello di protezione: IP20

Distribuzione CA

• Modalità di ingresso: trifase 380VAC o monofase 220VAC

• Capacità di ingresso: 1×63A/3P

• Frequenza di ingresso: 45–66Hz, valore nominale: 50Hz/60Hz

• SPD CA: 20kA/40kA, 8/20μs

Distribuzione CC

• Tensione di uscita: –43 ~ –58VDC, valore nominale: –53,5VDC

• Capacità massima: 18kW (3kW × 6)

• Interruttori automatici per batterie: 4×125A/1P

• Interruttori automatici per carico: LLVD: Nessuno; BLVD: 2×63A/1P

• SPD CC: 10kA, 8/20μs

Raddrizzatore

• Tensione di ingresso: 85VAC ~ 300VAC, nominale 220VAC

• Efficienza: >96%

• Potenza nominale: 3000W (176–300VAC)

• Temperatura di esercizio: –40℃ ~ +75℃ (uscita completa inferiore a 50℃)

• Dimensioni: 106,5 mm(L) × 286 mm(P) × 41,5 mm(A) (1U/A)

• Peso: ≤2 kg

• Modalità di raffreddamento: Raffreddamento forzato

• Fattore di potenza: ≥0,99

• THD: ≤5%

• Uscita CC: –43 ~ –58VDC, nominale –53,5VDC, massimo 55A

Controller

• Ingresso segnale: 4 AI (3 temperatura batteria, 1 temperatura ambiente), 7 DI

• Uscita allarme: 6 contatti puliti

• Porta di comunicazione: RS232/485, SNMP

• Modalità di visualizzazione: LCD

Ambiente

• Temperatura di esercizio: –40℃ ~ +65℃ (uscita completa inferiore a 50℃)

• Temperatura di stoccaggio: –40℃ ~ +70℃

• Umidità di esercizio: 5% ~ 95% (senza condensa)

• Altitudine: 0 ~ 3000 m (Se l'altitudine è compresa tra 2000 m e 3000 m, la temperatura massima di esercizio diminuisce di 1℃ ogni 200 m di aumento dell'altitudine.)
