Sistema di alimentazione a corrente continua di 312 kW 5U Subrack, ingresso 220VAC, uscita 43 58VDC, efficienza > 96%, moduli rettificatori ≤ 2 kg, montatura a rack da 19 pollici

Visualizzazione del prodotto

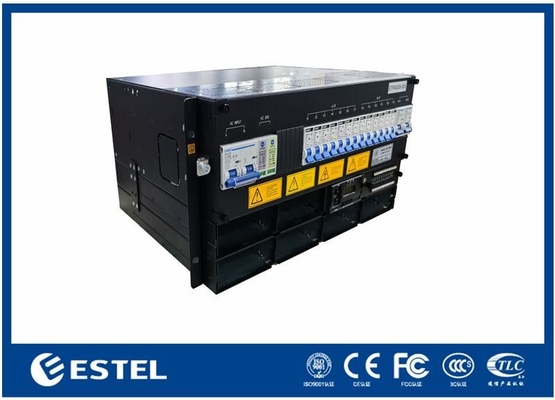

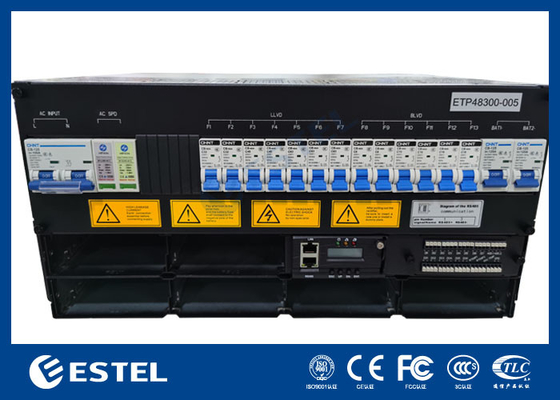

Il sistema di alimentazione a corrente continua 5U Subrack da 312 kW è una soluzione di alimentazione compatta e ad alta efficienza progettata per applicazioni di telecomunicazioni, data center e industriali.supporta l'ingresso monofase 220VAC e fornisce un'uscita stabile da 43 a 58VDC con un valore nominale di 53.5VDC. Il sistema raggiunge un'efficienza superiore al 96%, garantendo prestazioni affidabili e basse perdite di energia.

La struttura modulare può ospitare fino a quattro moduli raddrizzatori, ciascuno con una potenza nominale di 3000 W e un peso ≤ 2 kg. Il raffreddamento forzato garantisce un funzionamento stabile sotto carichi pesanti,mentre il sistema mantiene un'eccellente qualità di potenza con fattore di potenza ≥0.99 e THD ≤ 5%. La capacità totale raggiunge i 12 kW, adatti a scenari di backup e distribuzione molto esigenti.

Per il controllo e il monitoraggio, il sistema integra 4 ingressi analogici (batteria e temperatura ambiente), 7 ingressi digitali e 6 uscite di allarme di contatto a secco.,con un display LCD intuitivo per la gestione locale.

Progettata per ambienti difficili, l'unità funziona a un'altitudine compresa tra ¥40°C e +65°C (pleno carico inferiore a 50°C), tollerando umidità dal 5% al 95% non condensante e supportando altitudini fino a 3000 m.Il suo design robusto garantisce un'affidabilità a lungo termine anche in condizioni difficili.

Con i suoi moduli rettori leggeri, il supporto per la manutenzione frontale e la protezione IP20, questo sistema di alimentazione a corrente continua offre una soluzione conveniente e scalabile per gli operatori che richiedono un'elevata disponibilità,dimensioni compatte, e facile manutenzione.

3-12kW 5U Subrack

Sistema

• Dimensione: 482,0 (W) × 350,0 (D) × 5U (H)

• Peso: ≤ 20 kg (senza raddrizzatori)

• Modalità di raffreddamento: raffreddamento naturale

• Modalità di installazione: installato su un rack di 19 pollici o all'interno dell'armadio

• Modalità di cablaggio: ingresso superiore e uscita superiore

• Modalità di manutenzione: manutenzione frontale, modifica del grado del modulo di supporto

• Livello di protezione: IP20

Distribuzione AC

• Modalità di ingresso: 220VAC monofase

• Capacità di ingresso: 1×100A/2P

• Frequenza d'ingresso: 4566Hz, valore nominale: 50Hz/60Hz

• SPD CA: 20kA/40kA, 8/20μs

Distribuzione DC

• Voltaggio di uscita: ¥43 ~ ¥58VDC, valore nominale: ¥53,5VDC

• Capacità massima: 12 kW (3kW × 4)

• Dispositivi di arresto della batteria: 2×63A/1P

• Dispositivi di protezione: LLVD: Nessuna; BLVD: 2×63A/1P

• SPD a corrente continua: 10kA, 8/20μs

Rettificatore

• Tensione di ingresso: 85VAC ~ 300VAC, 220VAC nominale

• Efficienza: >96%

• Potenza nominale: 3000 W (176 ∼ 300 VAC)

• Temperatura di funzionamento: ∼40°C ~ +75°C (potenza massima inferiore a 50°C)

• Dimensione: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1U/H)

• Peso: ≤ 2 kg

• Modalità di raffreddamento: raffreddamento forzato

• Fattore di potenza: ≥ 0.99

• THD: ≤ 5%

Controller

• Input del segnale:4 AI (3 temperatura della batteria, 1 temperatura ambiente), 7 DI

• Uscita dell'allarme:6 contatto a secco

• Porta di comunicazione:RS232/485, SNMP

• Modalità di visualizzazione:LCD

Ambiente

• Temperatura di funzionamento:¥ 40 °C ~ + 65 °C (potenza massima inferiore a 50 °C)

• Temperatura di conservazione:¥40°C ~ +70°C

• Umidità di esercizio:5% ~ 95% (non condensante)

• Altezza:0 ~ 3000 m (se l'altitudine è compresa tra 2000 m e 3000 m, la temperatura massima di funzionamento diminuisce di 1 °C con l'aumento di 200 m di altitudine)
