Armadio di alimentazione per telecomunicazioni e armadio batterie esterno 32U con pannello di distribuzione dell'alimentazione e protezione antifurto per batterie
Dettagli del prodotto
Gabinetto elettrico per telecomunicazioni con pannello di distribuzione
,Gabinetto per batterie esterne 32U antirrubo
,Sistema elettrico per telecomunicazioni con protezione della batteria
Armadio di alimentazione per telecomunicazioni e armadio per batterie da esterno 32U con pannello di distribuzione dell'alimentazione e protezione antifurto della batteria
1. Introduzione

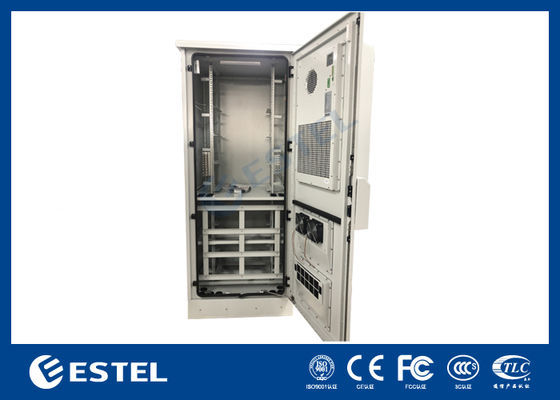

ET7575200A è un armadio da esterno con funzioni di accumulo della batteria e distribuzione dell'energia, può anche essere installato con un sistema di raddrizzatore di potenza per telecomunicazioni e moduli MPPT fotovoltaici, che possono essere utilizzati in vari scenari di alimentazione per telecomunicazioni esterne. Questo armadio offre opzioni di installazione flessibili sia per le batterie agli ioni di litio che per le batterie al piombo e, per le batterie al piombo, l'utente può scegliere ripiani per batterie antifurto.
2. Applicazioni
Questo armadio elettrico per esterni è ampiamente utilizzato nei siti di telecomunicazioni mobili degli operatori di telecomunicazioni, piccoli rifugi esterni, armadi elettrici di controllo ferroviario, stazioni base di comunicazione, stazioni di rilevamento dell'aria esterna, armadi di controllo solare, ecc.
3. Caratteristiche del mobile
- Alto grado di protezione: IP55

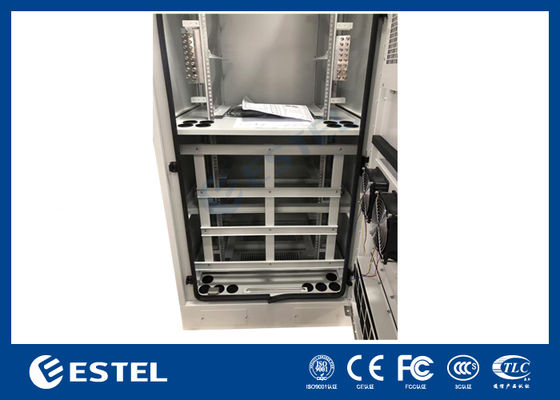

- Forte capacità antifurto, con opzioni per batterie agli ioni di litio e batterie al piombo.

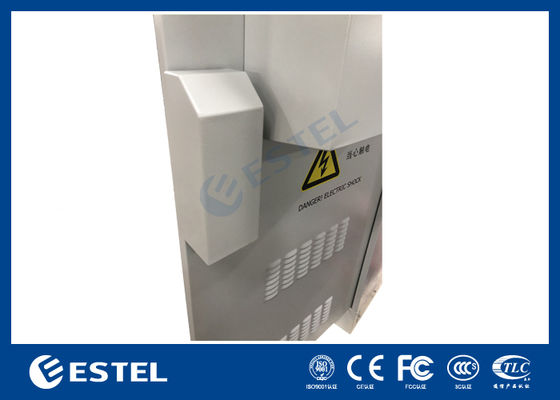

- Il sistema di raffreddamento è installato sulla porta dell'armadio, comodo per la manutenzione, la pulizia e la sostituzione
- Supporta la gestione remota, migliora la sicurezza e riduce al minimo i costi operativi del cliente

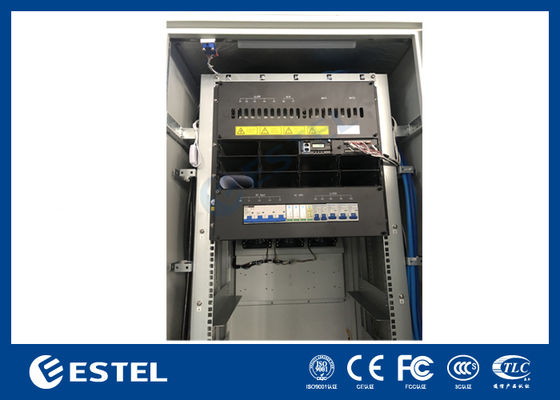

4. Caratteristiche del sistema di alimentazione del raddrizzatore
- Capacità del sistema di alimentazione: 18kW, 6 moduli raddrizzatori + 1 modulo di monitoraggio;
- Altezza del sistema di alimentazione: 5 unità rack;
- Specifiche del modulo raddrizzatore: 3kW;
- Modulo di monitoraggio: supporto SNMP;
- Distribuzione dell'energia:
- LVD1: 2x80A, 2x63A;
- LVD2: 1x63A, 4x32A, 2x16A;
5. Caratteristiche del sistema di raffreddamento

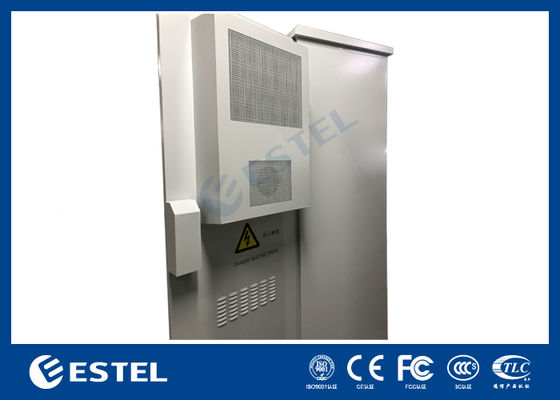

Condizionatore o ventilatori montati sulla porta, in base alla potenza di dissipazione del calore e al budget dell'apparecchiatura del cliente.
6. Parametri tecnici
| Configurazione | Articolo | Parametro tecnico |
| Mobiletto | Modello | ET7575200A-32U |
| Livello di protezione | IP55 | |
| Dimensione esterna | AxLxP = 2000x750×750mm (personalizzabile) | |
| Dimensione interna | 19 pollici 32U | |
| Materiale | Acciaio zincato, spessore 1,2 mm, parete singola. | |
| Spessore delle parti portanti: 2,0 mm | ||
| Isolamento | PEF da 20 mm | |
| Rivestimento | Verniciatura a polvere poliestere | |
| Colore | RAL7035 | |

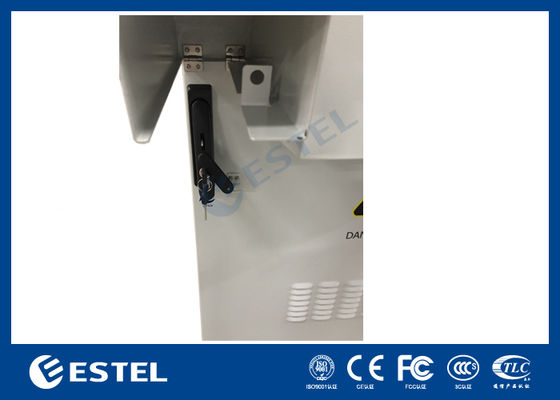

| Serratura | Sistema di chiusura antifurto a tre punti | |
| Cerniera | Cerniera interna | |
| Opzioni di installazione | Montato a pavimento | |
| Instradamento dei cavi | Cavo in entrata e in uscita dal fondo dell'armadio | |
| Manutenzione | Una porta anteriore e una porta posteriore | |
| Sistema di raffreddamento | Condizionatore d'aria | Opzionale |
| Fan | Ventola da 2 pezzi con un controller della ventola | |
| Tensione in ingresso | CA 220 V 60 Hz | |
| Sensore porta | Sensore porta | SÌ |
| Sensore di temperatura | Sensore di temperatura | SÌ |
| Sistema di alimentazione | Raddrizzatore + Solare |
Sistema raddrizzatore (opzionale) |
|
Impianto fotovoltaico (opzionale) |
||
|
Invertitore (opzionale) |
||
| Distribuzione dell'energia: | ||
| LVD1: 2*80A+2*63A | ||
| LVD2: 1*63A+4*32A+2*16A | ||
| Lampada a LED | Lampada LED per illuminazione con interruttore, Voltaggio: AC220V, 60Hz. | |
| Ambiente | Temperatura di lavoro | -40℃ ~+55℃ (+radiazione solare) |
| Temperatura di conservazione | -40℃~+70℃ | |
| Umidità di lavoro | 5%~95%(senza condensa) | |
| Altitudine di lavoro | 0~4000 metri | |
-
