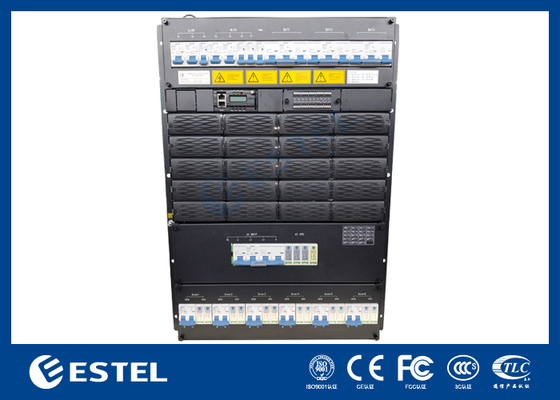

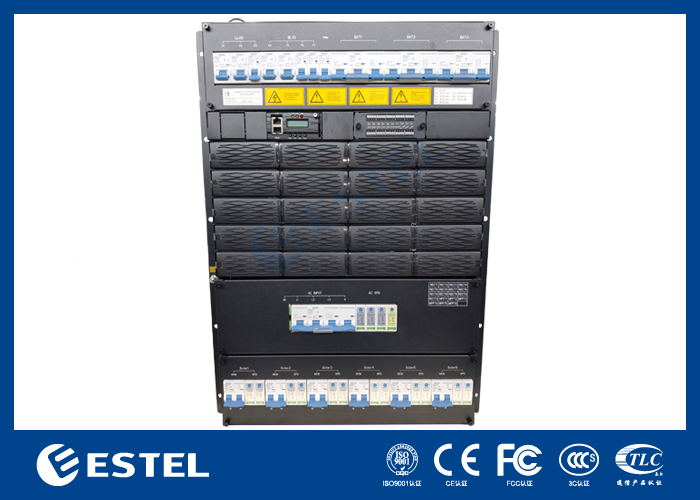

Alimentatore per sottostruttura 15U 3000W 48V 650A Ingresso AC Sistema di alimentazione per telecomunicazioni
Dettagli del prodotto
Alimentatore per telecomunicazioni 15U 3000W
,Sistema di alimentazione per telecomunicazioni 48V 650A
,Alimentazione rack per telecomunicazioni con ingresso AC
Sistema di alimentazione industriale multiuso
- IPUM39K-B5D1315Descrizione della configurazione del sistema
IPUM39K-B5D1315alimentatore a rack, design compatto altezza 15U per soddisfare
le esigenze applicative critiche della trasmissione in fibra e a microonde, dell'accesso
dispositivi, switch. La potenza massima del sistema è di 3000KW, con AC/batteria/carico
MCB. I cavi sono ad accesso frontale con MCB e barra di distribuzione.
- Larghezza standard da 19 pollici che ha il vantaggio di un ampio utilizzo
- Design compatto altezza 15U, è possibile risparmiare spazio e costi di installazione
- Funzionamento frontale e accesso ai cavi, manutenzione esteticamente gradevole e sicura
- Gestione perfetta della batteria, prolunga la durata della batteria e fornisce
- varie porte di comunicazione, RS485, porta internet, contatti puliti, ecc. che consentono una rete flessibile e il monitoraggio remoto
- Raddrizzatore e controller sono hot pluggable, manutenzione on-line facile e veloce
- Ampio intervallo di tensione in ingresso (85-300Vac) la rete elettrica è adattabile
IPUM39K-B5D1315 è composto da unità di distribuzione, modulo raddrizzatore, modulo di conversione, modulo di monitoraggio. La configurazione è opzionale, come nella tabella seguente:
| Configurazione | Modulo raddrizzatore | Osservazione |
| Standard | GB 4943 | Per i dettagli, fare riferimento alle specifiche dei moduli |
| Standard | IEC/EN 62368-1 | |
| Standard | EN 55032 Classe A, GR1089 Issue 4, R3-10, R3-11, R3-12 Classe B certificato dal Nord America | |
| Standard | EN300386, CLASSE A |

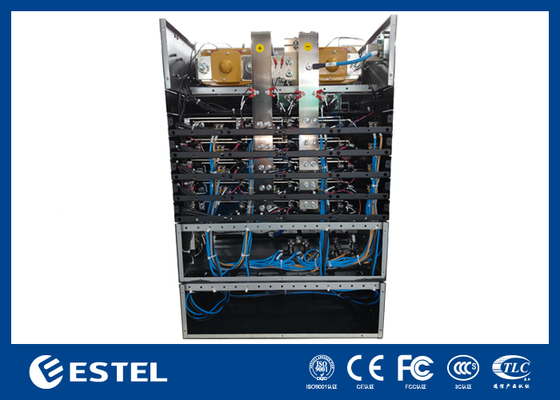

Costruzione IPUM39K-B5D1315
IPUM39K-B5D1315 è composto da due moduli:
Modulo raddrizzatore (MR483000HG2B)
Modulo fotovoltaico
Interruttori batteria : 3*125A/3P+4*M8 bullone (BAT-),
Interruttori di carico
Dettagli rapidi:
| Luogo di origine: Shenzhen, Cina (continente) | Tensione di ingresso: AC220V o DC48V |
| Marchio: ESTEL | Tensione di uscita: AC220V o DC48V |
| Numero modello:IPUM39K-B5D1315 | Potenza in uscita del modulo raddrizzatore: 3000KW |
| Nome del prodotto: Alimentatori industriali | Frequenza di ingresso 47Hz～63Hz |
| Certificazione: ISO9001, CE, 3C, FCC, TLC | Corrente di uscita massima del modulo raddrizzatore: 50A |
| Applicazione: Apparecchiature industriali | Fattore di potenza: ≥0.99 |
Termini di pagamento e spedizione:
| Quantità minima ordinabile: | 1 set |
| Prezzo: | negoziazione |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union |
| Capacità di fornitura: | 20.000 set al mese |
| Tempi di consegna: | 7-10 giorni lavorativi |
| Dettagli dell'imballaggio: | cartone/cassa di legno |
Due metodi operativi:
(1) Ingresso AC: Avviare il modulo raddrizzatore dopo l'accensione AC, emette -48Vdc, contemporaneamente caricare la batteria e alimentare il modulo di conversione, il modulo di conversione emette 220Vac.
In condizioni normali, i parametri del modulo raddrizzatore e dell'unità di distribuzione sono tutti sotto il controllo del modulo di monitoraggio, operando in base ai parametri preimpostati o ai comandi dell'utente. In caso di guasto della rete AC, la batteria alimenterà il sistema e continuerà a emettere - 48 VDC e 220 vac, con lo scaricamento della batteria, la tensione della batteria inizia a scendere, quando la tensione è inferiore a 43,2 V + / - 0,5 V, il modulo di monitoraggio invia il segnale di sottotensione della batteria e chiude direttamente l'uscita del carico, quindi il sistema di alimentazione smetterà di funzionare. Quando la rete AC esterna si ripristina, il sistema funzionerà normalmente di nuovo. (Tutti i dati di monitoraggio di cui sopra sono valori predefiniti del sistema e possono essere reimpostati dall'utente)
(2) Ingresso -48V: Nessuna corrente AC o nessuna AC collegata, accedere all'alimentazione esterna -48V alla porta di carico -48V, avviare il modulo di monitoraggio e conversione, uscita 220Vac.
La funzione di compensazione della temperatura è attiva per impostazione predefinita, che può essere attivata o disabilitata tramite il comando dell'utente, se necessario. Temperatura di esercizio ≥55℃, la potenza in uscita dell'alimentatore verrà ridotta linearmente (@65℃, la potenza in uscita sarà di 1300 W).
Specifiche
Dimensione del modulo raddrizzatore come di seguito:
| Valore nominale di isolamento | ||
| parametro | Standard | Osservazione |
| Resistenza di isolamento (ingresso AC) | Ingresso-Uscita: 3500Vdc/10mA//1min |
Nessun arco o guasto. Rimuovere il tubo di scarico/il dispositivo di protezione dalle sovratensioni prima del test, nessun modulo raddrizzatore o modulo di monitoraggio. Uscita con 2 percorsi terminale a bassa tensione, alta tensione con funzione di bypass AC, da non testare. |
| Ingresso-involucro: 3500Vdc/10mA//1min | ||
| Uscita-involucro: 750Vdc/10mA//1min | ||
| Resistenza di isolamento (ingresso DC) | Ingresso-Uscita: 750Vdc/10mA//1min | |
| Ingresso-involucro: 750Vdc/10mA//1min | ||
| Uscita-involucro: 750Vdc/10mA//1min | ||
| Corrente di dispersione | ≤3.5mA | Ingresso 280Vac, uscita a pieno carico |
| Resistenza di isolamento | @ Atmosfera normale, umidità relativa del 90%, tensione di prova di DC 500V, la resistenza di isolamento di ingresso-uscita, ingresso-terra, uscita-terra non deve essere inferiore a 10 MΩ. Uscita con 2 percorsi terminale a bassa tensione, alta tensione con funzione di bypass AC, da non testare. | |
| Ambiente | |||||
| Parametro | Min. | Tip. | Max. | Unità | Osservazione |
| Intervallo di temperatura di esercizio | -5 | 25 | +55 | °C | |
| Temperatura di stoccaggio | -40 | +70 | °C | ||
| Umidità relativa | 5 | 95 | % | Funzionamento a lungo termine, senza condensa | |
| Pressione atmosferica | 70 | 106 | KPa | ||
| Altitudine | 0 | 3000 | m | ||
| Raffreddamento | Raffreddamento forzato, ingresso anteriore e uscita posteriore; la ventola si trova nel pannello anteriore, con velocità controllata dalla temperatura. | ||||
| Livello di impermeabilità all'acqua e alla polvere |
L'alimentatore deve funzionare correttamente nelle seguenti condizioni: Densità del diametro della polvere superiore a 55µm≤3*104 granuli/m3. Il granulo di polvere è non conduttivo, non elettromagnetico, non corrosivo, senza funzione impermeabile. |
||||
Applicazione
(1) Accesso all'integrazione
(2) Sistema di distribuzione ed estensione interno
(3) Stazione mobile e sistema di copertura dell'estensione
(4) WLAN
(5) Stazione di terra di comunicazione satellitare e stazione di comunicazione a microonde
(6) Locale di distribuzione a bassa corrente
(7) Altro sistema di alimentazione ininterrotta AC/DC
Caratteristiche
(1) Due uscite: -48Vdc, 220Vac
(2) Due ingressi: -48Vdc, 220Vac
(3) Adozione della tecnologia di compensazione attiva del fattore di potenza, fattore di potenza >0,99
(4) Ampio intervallo di funzionamento della tensione di ingresso AC: 90~280Vac
(5) Ampio intervallo di temperatura di esercizio: -5℃~+55℃
(6) Tecnologia di commutazione condotta,
(7) La gestione perfetta della batteria prolunga la durata della batteria: gestione carica/scarica, compensazione della temperatura della batteria, protezione da bassa tensione.
(8) Hot-swappable
(9) Protezione da sovratensione/sottotensione in ingresso
(10) Protezione da sovratensione in uscita, protezione da sovracorrente in uscita, protezione da cortocircuito in uscita
(11) Incorporato / montato a parete
(12) Interfaccia di comunicazione RS485, RS232
-
