Sistema di alimentazione per telecomunicazioni per esterni - Raddrizzatore 30U Armadio per esterni con sistema di alimentazione CC per telecomunicazioni scalabile da 9kW a 18kW
Dettagli del prodotto
Raddrizzatore per sistema di alimentazione per telecomunicazioni per esterni
,Sistema di alimentazione CC per telecomunicazioni scalabile
,18kW Cabinet esterno Telecom Power
Raddrizzatore per sistema di alimentazione per telecomunicazioni da esterno Armadio da esterno 30U con sistema di alimentazione CC per telecomunicazioni scalabile da 9 kW a 18 kW
1. Introduzione

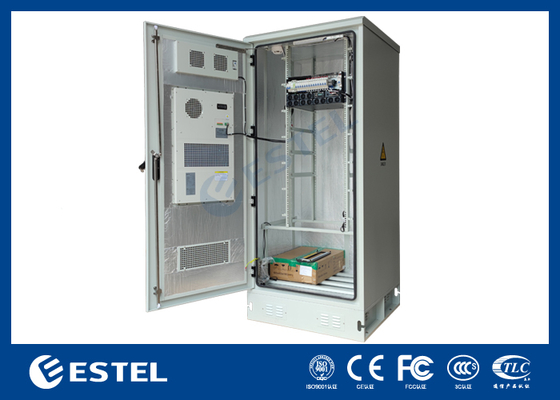

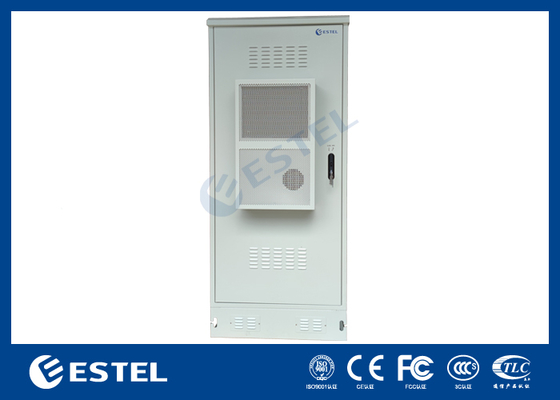

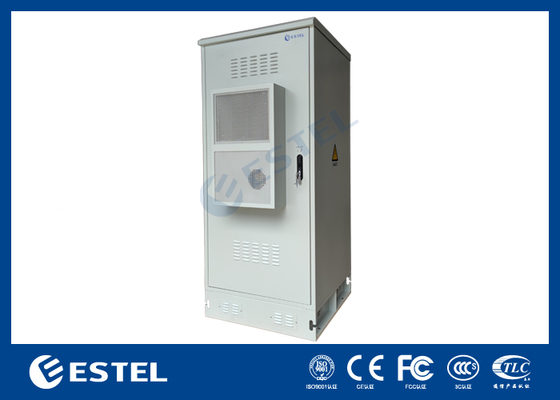

ET7575205A-9kW è un armadio per esterni da 30U in grado di proteggere le apparecchiature del cliente da danni e condizioni meteorologiche estreme, fornisce un'alimentazione CC stabile e di alta qualità per le apparecchiature IT delle telecomunicazioni. Il cabinet è la soluzione ideale per i collegamenti fisici all'esternoapparecchiature di telecomunicazione che necessitano di alimentazione CC. È dotato di un'unità di monitoraggio ambientale, che fornisce il monitoraggio in tempo reale dei parametri energetici e ambientali e fornisce agli utenti allarmi e notifiche remote.
2. Applicazioni
Questo armadio per telecomunicazioni da esterno è ampiamente utilizzato nei siti di telecomunicazione mobile degli operatori di telecomunicazioni, piccoli rifugi esterni, armadi di controllo elettrico ferroviario, stazioni base di comunicazione, stazioni di rilevamento dell'aria esterna, armadi di controllo solare, ecc.
3. Caratteristiche del mobile
- Alto grado di protezione: IP55
- Forte capacità antifurto, porta incorporata, cerniere interne, serratura a tre punti, supporto per lucchetto aggiuntivo
- Il sistema di raffreddamento è installato sulla porta dell'armadio, comodo per la manutenzione, la pulizia e la sostituzione
- Supporta la gestione remota, migliora la sicurezza e riduce al minimo i costi operativi del cliente

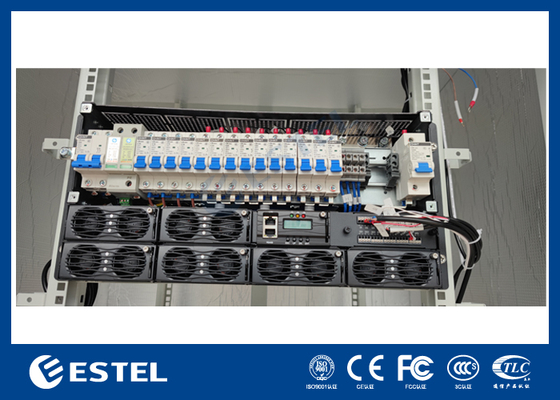

4. Caratteristiche del sistema di alimentazione del raddrizzatore

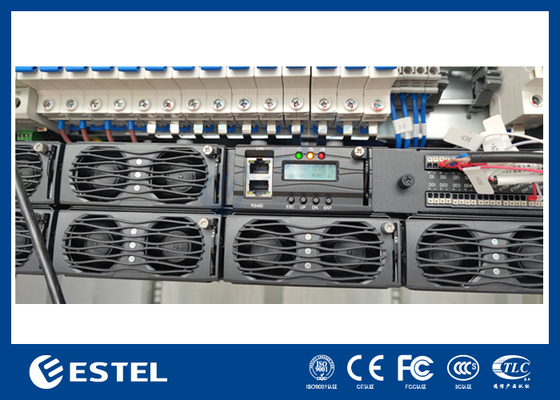

- Capacità del sistema di alimentazione: 9kW, 3 moduli raddrizzatori + 1 modulo di monitoraggio (Scalabile, capacità massima 18kW);
- Altezza del sistema di alimentazione: altezza 5 unità rack;
- Specifiche del modulo raddrizzatore: 3kW;
- Modulo di monitoraggio: supporto SNMP;

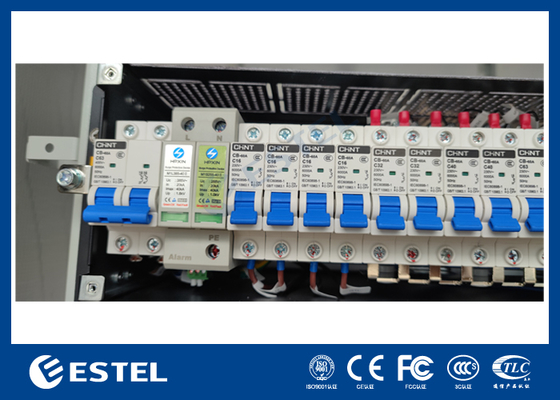

- Distribuzione dell'energia:
- LVD1: 2x80A, 2x63A;
- LVD2: 1x63A, 4x32A, 2x16A;
5. Caratteristiche del sistema di raffreddamento
Condizionatore o ventilatori montati sulla porta, in base alla potenza di dissipazione del calore e al budget dell'apparecchiatura del cliente.
6. Parametri tecnici
| Configurazione | Articolo | Parametro tecnico |
| Mobiletto | Modello | ET7575205A-30U (5U/9kW) |
| Livello di protezione | IP55 | |
| Dimensione esterna | AxLxP = 2050x750×750mm (personalizzabile) | |
| Dimensione interna | 19 pollici 30U | |
| Materiale | Acciaio zincato, spessore 1,2 mm, parete singola. | |
| Spessore delle parti portanti: 2,0 mm | ||
| Isolamento | PEF da 20 mm | |
| Rivestimento | Verniciatura a polvere poliestere | |
| Colore | RAL7035 | |
| Serratura | Sistema di chiusura antifurto a tre punti | |
| Cerniera | Cerniera interna | |
| Opzioni di installazione | Montato a pavimento | |
| Instradamento dei cavi | Cavo in entrata e in uscita dal fondo dell'armadio | |
| Manutenzione | Una porta anteriore e una porta posteriore | |
| Sistema di raffreddamento | Condizionatore d'aria | Opzionale |
| Fan | Ventola da 2 pezzi con un controller della ventola | |
| Tensione in ingresso | CA 220 V 60 Hz | |
| Sensore porta | Sensore porta | SÌ |
| Sensore di temperatura | Sensore di temperatura | SÌ |
| Sistema raddrizzatore | Sistema raddrizzatore |
Montaggio su rack 19" da 9 kW, sistema raddrizzatore 5U (Scalabile, capacità massima 18kW) |
|
3 moduli raddrizzatori da 3 kW (massimo 6 moduli raddrizzatori da 3 kW) |
||
| Modulo controller di monitoraggio, porta di comunicazione SNMP | ||
| Distribuzione dell'energia: | ||
| LVD1: 2*80A+2*63A | ||
| LVD2: 1*63A+4*32A+2*16A | ||
| Lampada a LED | Lampada LED per illuminazione con interruttore, Voltaggio: AC220V, 60Hz. | |
| Ambiente | Temperatura di lavoro | -40℃ ~+55℃ (+radiazione solare) |
| Temperatura di conservazione | -40℃~+70℃ | |
| Umidità di lavoro | 5%~95%(senza condensa) | |
| Altitudine di lavoro | 0~4000 metri | |
-
