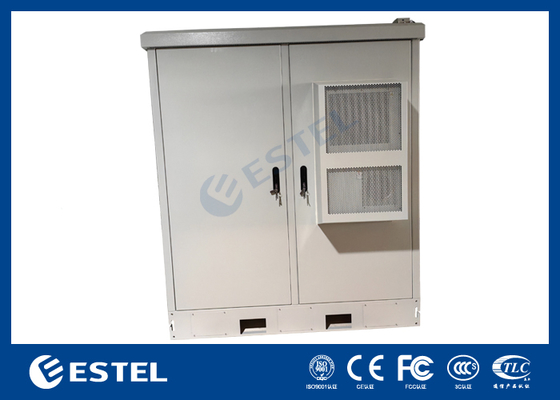

Sistema di alimentazione per telecomunicazioni per esterni con armadio integrato e armadio batterie puro per prestazioni in ambienti difficili
Proprietà di base
Luogo d'origine:
Shenzhen, China (Mainland)
Marchio:
ESTEL
Certificazione:
ISO9001, CE, 3C, FCC, TLC
Numero di modello:
20209M-0002
Proprietà Commerciali
Quantità minima di ordine:
1
Prezzo:
358-2143 usd
Termini di pagamento:
L/C, D/A, D/P, T/T, Western Union
Capacità di fornitura:
20,000 sets per month
Riepilogo Prodotto
1 armadio integrato + 1 armadio a batteria pura Informazioni di baseun unico armadio Numero di serie Articolo Parametro Dimensioni esterne dell'armadio 1600 mm (W) * 1600 mm (D) * 2200 mm (H) (esclusi bordi e sporgenze anteriori e laterali) Conchiglia metallica a uno strato, adatta all'ambiente ...
Dettagli del prodotto
Evidenziare:
Sistema di alimentazione per telecomunicazioni per esterni con armadio
,Sistema di alimentazione per telecomunicazioni con batteria pura
,Armadio di alimentazione per telecomunicazioni per ambienti difficili
Cabinet External Dimensions:
1600mm (W) * 1600mm (D) * 2200mm (H )
Base Height:
150mm
Cabinet Material:
1.5mm hot-dip galvanized sheet + 20mm PEF
Cabinet Coating Color:
RAL7035
Protection Level:
IP55
Delivery Form:
Fully packed delivery (wooden box)
Installation:
Floor mounting
Cooling:
1500W DC air conditioner
Descrizione del prodotto

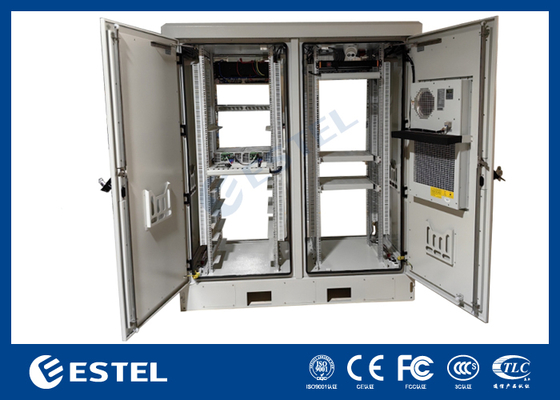

1 armadio integrato + 1 armadio a batteria pura
Informazioni di baseun unico armadio
| Numero di serie | Articolo | Parametro |
|
|
Dimensioni esterne dell'armadio |
1600 mm (W) * 1600 mm (D) * 2200 mm (H) (esclusi bordi e sporgenze anteriori e laterali) Conchiglia metallica a uno strato, adatta all'ambiente esterno |
|
|
Altezza della base | 150 millimetri. |
|
|
Peso | / |
|
|
Materiale per armadi | 1.5 mm di lamiera galvanizzata a caldo + 20 mm di PEF |
|
|
Colore del rivestimento dell'armadio | RAL7035 |
|
|
Livello di protezione | Protezione IP55 |
|
|
Modulo di consegna | Consegna completamente confezionata (scatola di legno) |
|
|
Installazione | Montaggio del pavimento |
1 armadio integrato
| Numero di serie | Nome della parte | Specificità | Quantità | Unità | Commento |
|
|
Base | 1600*1600*150 mm | 1 | pcs | |
|
|
Porta dell'armadio | Porte anteriori e posteriori | 4 | pcs | |
|
|

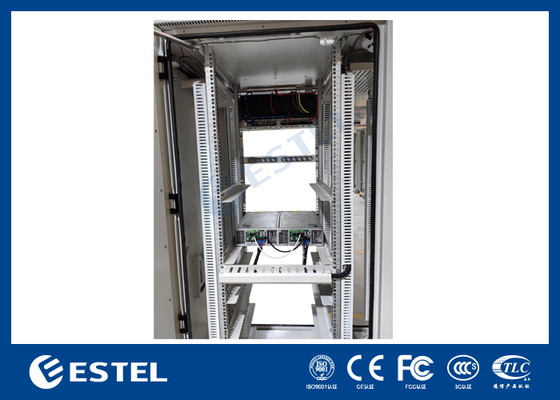

Spazio interno | Rack da 19 pollici 4*42 | 1 | pcs | |
|
|
Frigorifero | Climatizzatore a corrente continua di 1500 W | 2 | pcs | Uno è installato alla porta principale e l' altro è installato alla porta posteriore |
|
|
Ventilatore di emergenza | -48VDC, ventilatori 4 12038, protezione IP55, con termostato | 1 | pcs | |
|
|
Blocco | Blocco antirrubo a tre punti (A7121-A112) | 4 | pcs | |
|
|
Cartella Documenti | Per l'inserimento di cartelle in formato A4 | 2 | pcs | |
|
|
Barre a terra di rame | Area di sezione trasversale 60 mm2, dotata di 6 viti M6 + 3 viti M8 | 1 | pcs | |
|
|
Lampade a LED | -48VDC, luce LED + interruttore | 4 | pcs | |
|
|
alimentazione elettrica | Fotovoltaico 60kW + Rettificatore 24KW | 1 | pcs | |
|
|
Batteria | LFELI-48200, -48V 200Ah | 12 | pcs | |
|
|
Invertitore | 4KW, 1U | 1 | pcs | |
|
|
FSU | PM5000, compresi i sensori delle porte, i sensori del fumo, i sensori dell'acqua, i sensori di temperatura e umidità | 1 | set | |
|
|
Entrata del cavo | Utilizzato per l'ingresso e l'uscita dei cavi | 16 | pcs | Situato in fondo all'armadio |
|
|
Placca di tenuta della base | Piastre di tenuta di base e viti di montaggio | 1 | set | Accessori per imballaggi |
|
|
Cemento di tenuta | Utilizzati per sigillare le prese e le uscite dei cavi | 1 | pcs | Accessori per imballaggi |
|
|
per la fabbricazione di apparecchi per il trasporto di merci | M12*120 SUS304 | 8 | pcs | Accessori per imballaggi |
|
|
Temperatura di funzionamento | -5 a 55°C | |||
|
|
Umidità di esercizio | 5% ~ 95% | |||
|
|
altitudine | Altitudine massima di sabbia/pietra di sabbia 3000 m |
1 armadietto per batterieelenco di configurazione
| Numero di serie | Nome della parte | Specificità | quantità | unità | Commento |
|
|
base | 1600*1600*150 mm | 1 | pcs | |
|
|
Porta dell'armadio | Porte anteriori e posteriori | 4 | pcs | |
|
|
Spazio interno | Rack da 19 pollici 4*42 | 1 | pcs | |
|
|
Frigorifero | Climatizzatore a corrente continua di 1500 W | 2 | pcs | Uno è installato alla porta principale e l' altro è installato alla porta posteriore |
|
|
Ventilatore di emergenza | -48VDC, ventilatori 4 12038, protezione IP55, con termostato | 1 | pcs | |
|
|
Blocco | Serratura antirrubo a tre punti (A7121-A112). | 4 | pcs | |
|
|
Cartella Documenti | Per l'inserimento di cartelle in formato A4 | 2 | pcs | |
|
|
Barre a terra di rame | Area di sezione trasversale 60 mm2, dotata di 6 viti M6 + 3 viti M8 | 1 | pcs | |
|
|
Lampade a LED | -48VDC, luce LED + interruttore | 4 | pcs | |
|
|
Batteria | LFELI-48200, -48V 200Ah | ventiquattro | pcs | |
|
|
Entrata del cavo | Glandule di cavi certificate IEC 60529 per ingresso e uscita degli armadi | 16 | pcs | Situato in fondo all'armadio |
|
|
Placca di tenuta della base | Piastre di tenuta di base e viti di montaggio | 1 | set | Accessori per imballaggi |
|
|
Cemento di tenuta | Utilizzati per sigillare le prese e le uscite dei cavi | 1 | pcs | Accessori per imballaggi |
|
|
per la fabbricazione di apparecchi per il trasporto di merci | M12*120 SUS304 | 8 | pcs | Accessori per imballaggi |
|
|
Temperatura di funzionamento | -5 a 55°C | |||
|
|
Umidità di esercizio | 5% ~ 95% | |||
|
|
Altezza | Altitudine massima di sabbia/pietra di sabbia 3000 m |
- Introduzione all'alimentazione
| Modello di prodotto ET481000-M7E6X | Fotovoltaico 60 kW + Rettificatore 24KW | |
| Sistema | dimensione | / |
| peso | / | |
| Metodo di raffreddamento | Climatizzatore a corrente continua | |
| Installazione | Montaggio a scaffale da 19 pollici | |
| Metodo di routing | Dentro e fuori | |
| Metodo di manutenzione | Manutenzione anteriore, sostituzione a caldo di supporto | |
| Livello di protezione | IP20 | |
| Distribuzione di potenza CA | Input | di potenza superiore a 1 kVA |
| Interruttore di ingresso | 1×63A/3P | |
| Frequenza | 45~65Hz, valore nominale: 50Hz/60Hz | |
| SPD a corrente alternata | 20kA/40kA, 8/20μs | |
| Batteria | Tipo di batteria e specifiche | Batteria al litio, 48V/200Ah |
| Confezione di batterie | 36 pezzi, 6× (6× 48V/200Ah) | |
| durata nominale della batteria | 55.3h@5KW carico@80% profondità di scarico | |
| Durata massima della batteria | 69.1h@5KW profondità di carico@scarica 100% | |
| Distribuzione di potenza CC | Prodotto | -43~-58VDC, potenza nominale: -53.5VDC |
| Capacità massima | Fotovoltaico 60kW (3kW*20) + Rettificatore 24kW (4kW*6) (capacità finale progettata per 1000A) | |
| Fuse della batteria | 6×250A | |
| Interruttore di carico | LLVD: 3 × 63A/1P + 3 × 32A/1P + 3 × 20A/1P | |
| BLVD: 2 × 32A/1P + 2 × 16A/1P + 2 × 10A/1P + 1 × 125A/2P (inverter) | ||
| SPD in continuazione | 10kA/20KA, 8/20μs | |
| Modulo rettificatore | Voltaggio di ingresso | 85VAC ≈ 300VAC, valore nominale: 220VAC |
| Efficienza | ≥ 96,6% | |
| Potenza di uscita nominale | 4000 W (176 ac ≈ 300 Vac) | |
| Temperatura di funzionamento | -40°C~+75°C (meno di 50°C a pieno carico) | |
| Dimensione | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | |
| Peso | ≤ 2,1 kg | |
| Metodo di raffreddamento | raffreddamento forzato ad aria | |
| Fattore di potenza | ≥ 0,99 @ 220Vac 20-100% di carico | |
| Distribuzione della potenza di ingresso fotovoltaica | Input | 120Vdc ~ 420Vdc, valore nominale: 340Vdc |
| Interruttore di ingresso | 20 × 25A/2P | |
| SPD di ingresso di corrente continua | 20 × (20kA/40kA, 8/20μs) | |
| Spannelli olar | Potenza di una sola scheda | 580W |
| Quantità totale | 108 pezzi @ 18 × (6 × 580W, 6 corde) | |
| PModuli fotovoltaici | Voltaggio di ingresso | 120Vdc ~ 425Vdc, valore nominale: 340Vdc |
| Efficienza | 96% | |
| Potenza di uscita nominale | 3000 W | |
| Temperatura di funzionamento | -40°C~+75°C (meno di 50°C a pieno carico) | |
| Dimensione | 106.4 mm ((W) × 285 mm ((D) × 41,5 mm ((1 U/H) | |
| Peso | ≤ 2 kg | |
| Metodo di raffreddamento | raffreddamento forzato ad aria | |
| Precisione MPPT | ≥ 0.99 | |
| Modulo inverter | Voltaggio di ingresso | 42Vdc ~ 58Vdc, valore nominale: 53,5Vdc |
| Efficienza | ≥9 3%@53.5V Input | |
| Potenza di uscita nominale | 2000VA /2000W @ 220Vac di uscita | |
| corrente di uscita | Classificato 9.09A (RMS) / massimo 15A (RMS) | |
| Metodo di raffreddamento | raffreddamento forzato ad aria | |
| Sub-rack dell'inverter e distribuzione della potenza di uscita | Dimensione | 482.6 ((W) * 350.6 ((D) * 1U ((H) |
| Capacità massima | 6KW (3* 2KW) | |
| Voltaggio di uscita nominale | 220Vac nominale | |
| Interruttore di carico | 1*32A/2P | |
|
Monitoraggio della potenza (MC2900) |
Input del segnale | AI a 3 vie (2 sensori di temperatura della batteria, 1 sensore di temperatura ambiente), DI a 8 vie |
| Uscita dell'allarme | Portata di contatto a secco a 8 vie | |
| Porto di comunicazione | USB, RS485, SNMP | |
| Modalità di visualizzazione | LCD | |
| Eambiente | Temperatura di funzionamento | -40°C~+75°C (meno di 50°C a pieno carico) |
| Temperatura di conservazione | -40°C~+70°C | |
| Umidità di esercizio | 5% ~ 95% | |
| Altezza | 0~3000m (quando l'altitudine è compresa tra 3000m e 4000m, la temperatura massima di funzionamento diminuisce di 1°C con ogni aumento di 200m di altitudine) | |
