Fonte di alimentazione inverter DC48 2KVA 120V 60HZ per sistemi di alimentazione e comunicazione
Proprietà di base
Luogo d'origine:
Shenzhen, China (Mainland)
Marchio:
ESTEL
Certificazione:
ISO9001, CE, 3C, FCC, TLC
Numero di modello:
EU-RLIS120K-2000VAN
Proprietà Commerciali
Quantità minima di ordine:
1
Prezzo:
358-2143 usd
Termini di pagamento:
L/C, D/A, D/P, T/T, Western Union
Capacità di fornitura:
20,000 sets per month
Riepilogo Prodotto
Fornitore di alimentazione per inverter 1.Specificativi di potenza dell'inverter QST048/020C-J2A Input di corrente continua Voltaggio di ingresso nominale (Vdc) - 48 Corrente di ingresso nominale (A) 38 Intervallo ammissibile di tensione di ingresso CC tensione di funzionamento -40v ~ -58,8v ...
Dettagli del prodotto
Evidenziare:
Fornitore di alimentazione da inverter a corrente continua da 48 V
,Sistema di alimentazione per telecomunicazioni da 2 KVA
,Invertitore di comunicazione da 120 V a 60 Hz
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
13.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤10ms
Rated Capacity (VA):
2000
Rated Output Power (W):
1600
Rated Output Voltage And Frequency:
120Vac，60Hz
Descrizione del prodotto
Fornitore di alimentazione per inverter
1.Specificativi di potenza dell'inverter
| QST048/020C-J2A | ||
| Input di corrente continua | Voltaggio di ingresso nominale (Vdc) | - 48 |
| Corrente di ingresso nominale (A) | 38 | |
| Intervallo ammissibile di tensione di ingresso CC |
tensione di funzionamento -40v ~ -58,8v tensione di avvio -42v ~ -57v |
|
| Input di bypass CA | tensione di bypass ammissibile (Vac) | 120±20% |
| Corrente di ingresso nominale (A) | 13.3 | |
| Tempo di conversione di bypass (ms) | ≤ 10 ms | |
| Fonte di corrente alternata | Capacità nominale (VA) | 2000 |
| Potenza di uscita nominale (W) | 1600 | |
| Voltaggio di uscita nominale e frequenza | 120Vac, 60Hz | |
| Corrente di uscita nominale (A) | 13.3 | |
| Accuratezza della tensione di uscita (A) | 120±3% | |
| Accuratezza della frequenza di uscita (Hz) | 60 ± 0,1% | |
| Tasso di distorsione della forma d'onda (THD) | ≤ 3% (carico lineare) | |
| Risposta dinamica | 10% (carico 25% ←→100%) | |
| Fattore di potenza | 0.8 | |
| capacità di sovraccarico | ≥ 100% ~ 125%, 10 minuti; 125% ~ 150%, 15 secondi; 150%, spegnere immediatamente | |
| Efficienza dell'inverter | ≥ 85% (80% di carico resistivo) | |
|
Invertitore tempo di conversione (ms) |
≤ 4 ms | |
| ambiente di lavoro | Resistenza dell'isolamento (input e output) | 1500Vac, 1 minuto |
| Rumore (1 metro) | ≤ 65 dB | |
| Temperatura ambiente | -5°C~+40°C | |
| umidità | 0~90%, nessuna condensazione | |
| Altitudine di utilizzo (m) | ≤ 1000 | |
| Dimensioni meccaniche | Scaffale standard | 19 pollici 2U Rack Mount |
| Peso (kg) | 8 | |
| Funzione di protezione | Protezione da sottovoltaggio d'ingresso, protezione da sovravoltaggio d'ingresso; protezione da sovraccarico di uscita, protezione da cortocircuito di uscita | |
2.Diagramma del principio di funzionamento dell'alimentazione dell'inverter
3. Dimensioni di aspetto

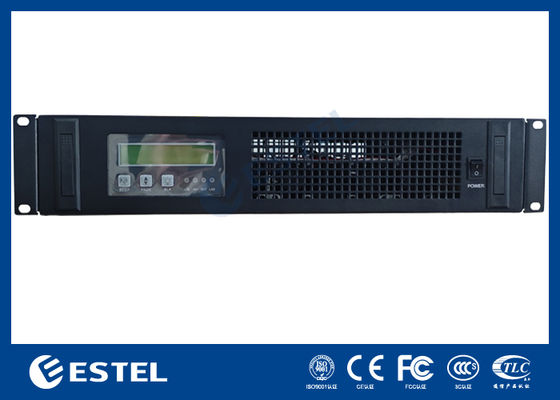

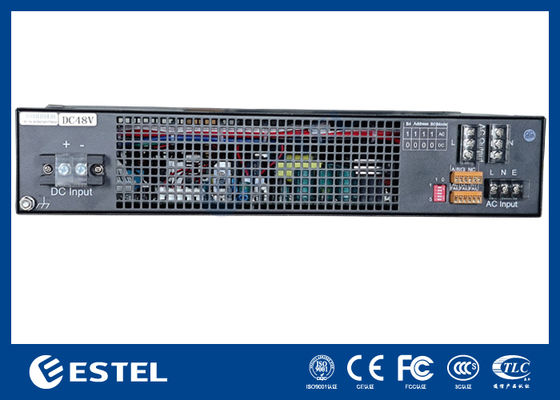

19 pollici 2U Rack Mount Front & Rear View
| Nome del porto | Descrizione della funzione | Commenti | |
| Input CC + | Input della batteria + | Input del modulo CC è positivo | |
| Input di corrente continua - | Input della batteria - | Input negativo del modulo CC | |
| Cambio di corrente | Cambio di corrente | Linea di uscita | |
| uscita CA n | uscita CA n | Linea zero di uscita | |
|
Input CA
|
L | Input CA l | Firewire di ingresso |
| N | Input CA n | Linea zero di ingresso | |
| E | Terreno | Fuoco di terra | |
|
Contatto a secco |
Fallimento della parte principale | Due punti sono collegati quando si verifica il guasto | |
| Fatto di corrente continua | Due punti sono collegati quando si verifica il guasto | ||
| Errore dell'inverter | Due punti sono collegati quando si verifica il guasto | ||
|
Interfaccia di comunicazione |
A | RS485A | |
| B | RS485B | ||
| G | GND | ||
| Interruttore DIP |
Scelta della modalità: numero 1, "1" unità principale CA; "0" alimentazione CC. L'indirizzo bo-b3(2-5) va da 00 a 15, il più basso è 0, e il più alto è 15. Puoi impostare 15 indirizzi. |
Dopo aver azionato l'interruttore del quadrante Per riavviare l'alimentazione per avere effetto DIP interruttore per il lato numero è 1, per nessun lato è 0 (0000-1111) |
|
