FSU PM5000TT3.0 Unità di Distribuzione dell'Alimentazione Avanzata per Stazioni di Telecomunicazione con Elaborazione di Protocolli Intelligenti

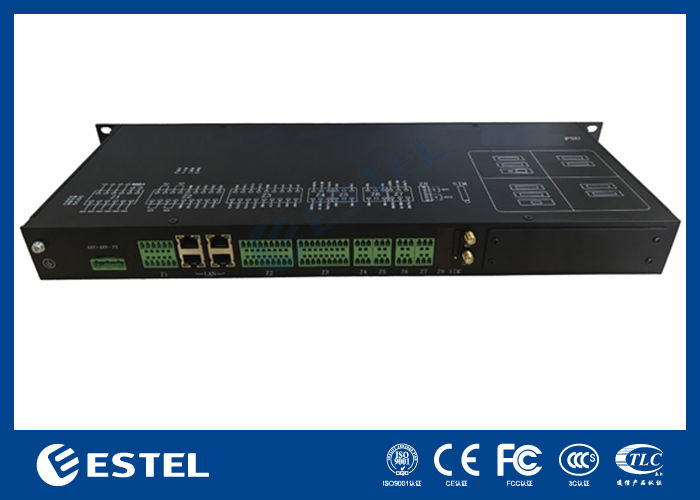

Unità di Supervisione sul Campo PM5000
1. Descrizione FSU
PM5000TT3.0 è un dispositivo FSU (Field Supervision Unit) ad alte prestazioni e a basso costo che integra l'acquisizione dati, l'elaborazione di protocolli intelligenti e il modulo di comunicazione.
Come DAC (Data Acquisition Controller) intelligente installato in ogni stazione di telecomunicazione o stazione base nel sistema di sorveglianza dell'alimentazione e dell'ambiente, FSU accede a diversi sensori per ottenere vari dati ambientali e lo stato dei dispositivi non intelligenti e comunica con dispositivi intelligenti (tra cui alimentatori switching, BMS per batterie al litio, condizionatori d'aria, ecc.) tramite RS232/485, Modbus o altri tipi di interfaccia di comunicazione. FSU acquisisce i seguenti dati in tempo reale e li trasmette al centro di sorveglianza tramite B-Interface, protocollo SNMP.
Parametri dell'alimentazione
Tensione e corrente dell'alimentazione CA trifase
Potenza e fattore di potenza dell'alimentazione CA
Tensione e corrente dell'alimentatore switching -48VDC
Stato operativo dell'alimentatore switching intelligente
Tensione e corrente di carica/scarica del gruppo batterie di backup
Tensione della singola cella della batteria
Temperatura superficiale della singola cella della batteria
Stato operativo del condizionatore d'aria intelligente
Controllo remoto del condizionatore d'aria intelligente
Stato e controllo remoto del generatore diesel
Protocolli di oltre 1000 dispositivi intelligenti integrati
Server WEB integrato
Stato e controllo dell'ambiente
Temperatura e umidità - tramite sensore T&H
Stato del fumo - tramite sensore di fumo
Rilevamento del movimento - tramite sensore passivo doppio a infrarossi e microonde
Stato di allagamento - tramite sensore di acqua
Unità di supervisione sul campo 1PM5000
Istantanea e archiviazione video - tramite telecamera IP
Controllo remoto dell'illuminazione - tramite controller di illuminazione
Controllo remoto dell'ingresso - tramite controller di protezione dell'ingresso
2. Dimensione FSU
L: 482 mm, L: 220 mm, H: 44 mm
3. Ambiente operativo FSU
3.1 Temperatura ambiente
Temperatura di esercizio: -20℃～60℃
Temperatura di stoccaggio e trasporto: -40℃～70℃
3.2 Umidità ambiente
Umidità relativa di esercizio:<95%
Umidità relativa di stoccaggio e trasporto: <95%(40±2℃)
3.3 Altitudine
<5000m
3.4 Livello di protezione
IP20
4. Precauzioni di sicurezza
Si prega di leggere attentamente i seguenti termini prima di utilizzare questo prodotto. Un'installazione e un utilizzo impropri di questo prodotto potrebbero causare lesioni personali e danni al prodotto.
Gli operatori devono rispettare le leggi e i regolamenti locali e le precauzioni di sicurezza in questo manuale devono essere integrate solo dai regolamenti di sicurezza locali.
Questo prodotto può essere utilizzato solo in armadi interni o esterni. È vietato utilizzare PM5000TT3.0 in ambienti infiammabili, con gas esplosivi o fumosi.
La tensione di alimentazione in ingresso deve essere corretta in base a questo manuale utente.
Non utilizzare acqua per pulire alcuna parte del dispositivo e indossare orologi, bracciali, braccialetti, anelli e altri oggetti conduttivi durante il funzionamento dei dispositivi.
Gli utensili metallici utilizzati nell'installazione devono essere isolati per evitare il cortocircuito dell'alimentazione e della batteria.
Le operazioni di installazione o manutenzione devono essere conformi al manuale utente.
Si prega di misurare la tensione del punto di contatto prima di entrare in contatto con la superficie del conduttore o delle porte di connessione.
Deve essere controllato regolarmente in base al manuale utente dopo l'installazione prima dell'accensione.
5. Fasi di installazione sul campo
5.1 Montare FSU nell'armadio.
5.2 Collegare il cavo dal dispositivo di destinazione ai terminali del connettore di FSU
